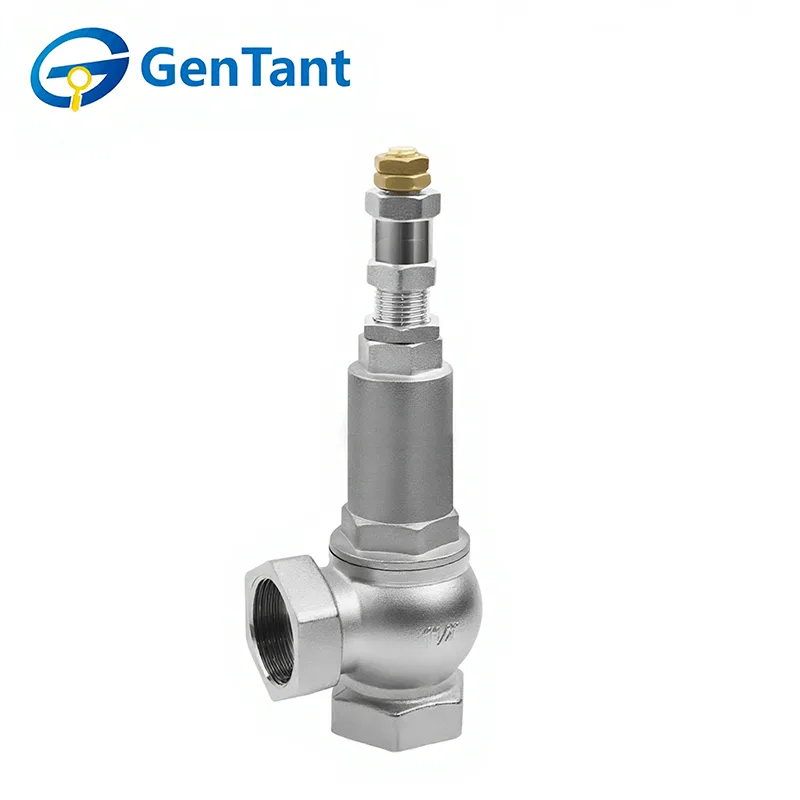

Uma válvula de segurança de desvio galvanizada é um dispositivo especializado de alívio de pressão que desempenha a dupla função de manter a segurança do sistema e regular o fluxo de desvio. Sua função principal é abrir e liberar automaticamente o excesso de pressão quando um ponto de ajuste crítico é excedido, evitando danos às bombas, compressores ou sistemas de tubulação. Simultaneamente, seu design de bypass integrado permite a recirculação ou desvio controlado de fluido, o que ajuda a estabilizar a pressão do sistema, gerenciar os requisitos mínimos de fluxo e evitar superaquecimento ou cavitação em sistemas de circuito fechado. O acabamento galvanizado oferece maior resistência à corrosão, garantindo durabilidade e desempenho confiável em ambientes exigentes ou corrosivos comuns em aplicações de HVAC, tratamento de água e processos industriais.
A válvula de segurança de desvio galvanizada fornece proteção crítica contra sobrepressão, abrindo automaticamente a uma pressão predefinida para desviar o excesso de fluxo. Possui calibração precisa, construção robusta para alta confiabilidade e configuração à prova de violação para garantir desempenho de segurança consistente.
A válvula de segurança bypass é essencial para proteger bombas, trocadores de calor e caldeiras em sistemas HVAC, processos industriais e circuitos de proteção contra incêndio. Evita danos durante mudanças repentinas de vazão, partidas do sistema ou picos de pressão, garantindo a continuidade operacional e a longevidade do equipamento.
Especificação Técnica
|
Designação/Nome |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
|
Pressão máxima de trabalho (bar) |
16 |
||||||
|
Temperatura de trabalho aplicável (°C) |
-10 - 180 |
||||||
|
Faixa de pressão ajustável (bar) |
1 - 12 |
||||||
|
Pressão definida de fábrica (bar) |
3 |
||||||
|
Valor de resistência à flexão (N.m) |
105 |
225 |
340 |
475 |
610 |
1100 |
|
Parâmetros de Fluxo
|
Pressão da água (barra) |
Fluxo de Água (m³/h) |
|||||||
|
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
|
1.0 |
0.9 |
2.1 |
3.8 |
5.5 |
7.2 |
13.0 |
21.5 |
33.5 |
|
2.0 |
1.1 |
2.5 |
4.5 |
6.5 |
10 |
13.0 |
28.5 |
43.0 |
|
3.0 |
1.32 |
2.9 |
5.3 |
7.5 |
11.5 |
18.5 |
33.0 |
50.0 |
|
4.0 |
1.5 |
3.2 |
6.0 |
8.5 |
12.8 |
20.5 |
37.0 |
55.5 |
|
5.0 |
1.7 |
3.56 |
6.5 |
9.5 |
13.4 |
22.5 |
41.0 |
61.0 |
|
6.0 |
1.8 |
3.8 |
7.0 |
10.3 |
15.3 |
24.3 |
44.3 |
66.3 |
|
7.0 |
1.9 |
4.08 |
7.5 |
11 |
16.3 |
26.0 |
47.6 |
71.0 |
|
8.0 |
2.06 |
4.3 |
8.0 |
11.5 |
17.3 |
27.8 |
51.0 |
75.0 |
|
9.0 |
2.15 |
4.56 |
8.5 |
12.2 |
18.3 |
29.2 |
53.8 |
79.5 |
|
10.0 |
2.25 |
4.76 |
9.0 |
12.8 |
19.2 |
30.5 |
57.0 |
84.3 |
|
11.0 |
2.32 |
4.82 |
9.2 |
13.3 |
20.1 |
32.0 |
59.3 |
88.5 |
|
12.0 |
2.45 |
5.0 |
9.5 |
14 |
20.8 |
33.3 |
62.3 |
92.3 |

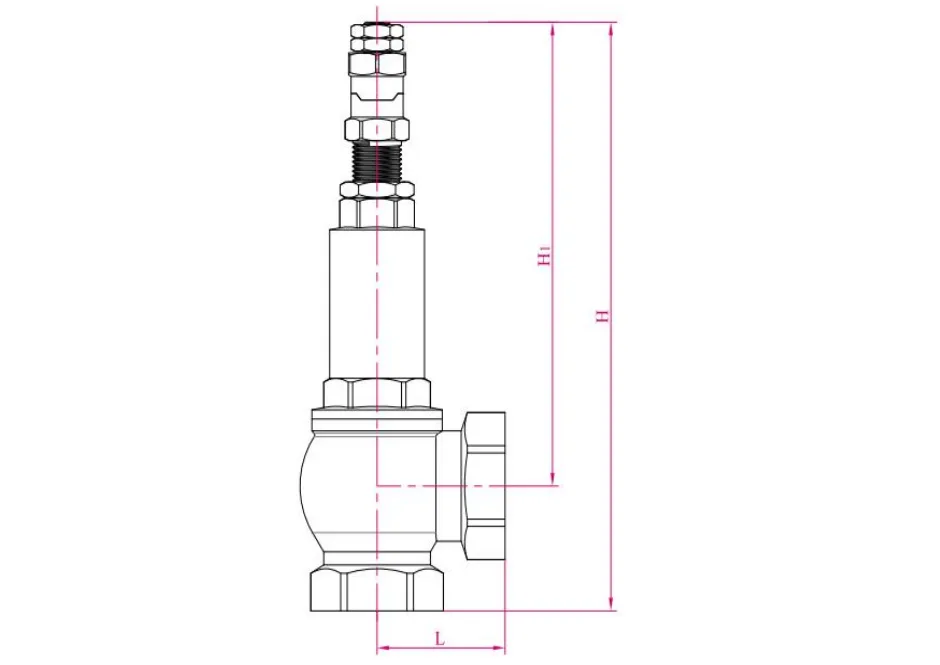

Dimensão do Produto
|
Especificações |
L (mm) |
H1 (mm) |
Hum) |
Peso (g) |
|
1/2" |
31.5 |
119 |
143.5 |
400 |
|
3/4" |
38 |
147 |
179 |
670 |
|
1" |
42.5 |
168 |
204 |
960 |
|
1 1/4" |
53 |
176 |
223 |
1587 |
|
1 1/2" |
61 |
219 |
273 |
2436 |
|
2" |
73.5 |
258 |
322 |
3960 |

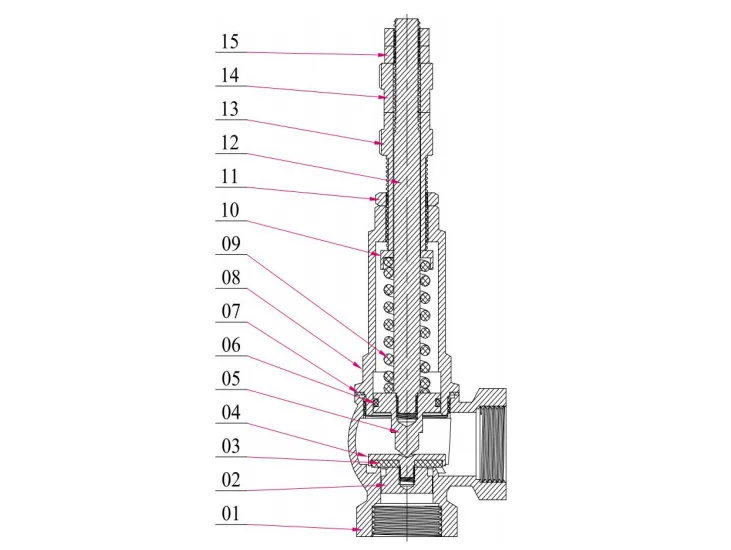

Estrutura
|
Item nº. |
Nome do produto |
Material |
|
1 |
Corpo da válvula |
HPb59-1 |
|
2 |
Inserção de placa de prensa de água |
HPb59-1 |
|
3 |
Arruela plana/junta |
EPDM |
|
4 |
Placa de prensa de água |
HPb59-1 |
|
5 |
Núcleo/carretel da válvula |
HPb59-1 |
|
6 |
Anel de vedação |
EPDM |
|
7 |
Anel de vedação / junta |
PTFE |
|
8 |
Adaptador / Mamilo |
HPb59-1 |
|
9 |
Primavera |
65 Mn (aço manganês) |
|
10 |
Placa retentora de mola |
HPb59-1 |
|
11 |
Tampa de travamento/porca de retenção |
HPb59-1 |
|
12 |
Haste roscada / parafuso |
HPb59-1 |
|
13 |
Porca de ajuste |
HPb59-1 |
|
14 |
Tampa de ajuste |
HPb59-1 |
|
15 |
Noz |
HPb59-1 |
Uma válvula de segurança é um tipo especial de válvula cujos componentes de abertura e fechamento são mantidos normalmente fechados por uma força externa. Quando a pressão do meio dentro do equipamento ou tubulações sobe acima de um valor especificado, evita que a pressão média dentro da tubulação ou equipamento exceda esse valor, descarregando o meio fora do sistema. As válvulas de segurança pertencem à categoria de válvulas automáticas e são utilizadas principalmente em caldeiras, vasos de pressão e tubulações para controlar a pressão de forma que não exceda o limite definido, desempenhando um papel de proteção vital para a segurança pessoal e operação do equipamento.
Nota: As válvulas de segurança devem passar por um teste de pressão antes de serem usadas.
Antes de instalar uma válvula de segurança de desvio galvanizada, a tubulação deve ser completamente limpa e purgada. Isso está relacionado ao fato de a válvula de segurança poder funcionar corretamente e cumprir a finalidade pretendida, ao mesmo tempo que afeta diretamente seu desempenho operacional, desempenho de vedação e indicadores de vazão.
Posição de instalação da válvula de segurança
Ao selecionar a posição de instalação de uma válvula de segurança, devem ser observadas as seguintes questões:
1.1 A válvula de segurança deve ser instalada verticalmente no ponto mais sensível à pressão do sistema ou equipamento protegido, como no topo de uma caldeira;
1.2 A válvula de segurança deverá ser instalada em local que facilite a desmontagem e a inspeção e manutenção periódicas;
Instalação da tubulação de entrada da válvula de segurança
É preferível instalar a válvula de segurança na vertical e diretamente no tubo de ligação da caldeira, sem tubagem de entrada adicional. Se for necessária a utilização de tubulação de entrada, seu diâmetro interno não deve ser menor que o diâmetro de entrada da válvula de segurança e deve ser o mais curto possível para reduzir a resistência da tubulação e a força de momento exercida pela força de reação de descarga da válvula de segurança na junta da caldeira.
Instalação da tubulação de descarga da válvula de segurança
Para minimizar o impacto da tubulação de descarga no desempenho da válvula de segurança, os seguintes pontos devem ser observados durante a instalação:
3.1 O diâmetro interno da tubulação de descarga deve ser maior que o diâmetro de saída da válvula de segurança para evitar contrapressão excessiva, que afetaria o funcionamento da válvula de segurança;
3.2 A tubulação deve ser apoiada adequadamente para evitar que tensões na tubulação (tensão de instalação e tensão térmica) sejam adicionadas à válvula de segurança, o que afetaria o desempenho da válvula de segurança;
3.3 Em princípio, é melhor para cada válvula de segurança usar um tubo de descarga separado. Se duas ou mais válvulas de segurança compartilham um tubo coletor comum (tubo coletor), o tubo coletor deve ter área de descarga suficiente e a mudança na direção do fluxo onde o tubo de descarga entra no tubo coletor deve ser a menor possível;
3.4 A tubulação de descarga deverá possuir furos de drenagem (orifícios de drenagem) adequados para evitar o acúmulo de chuva, neve, condensação, etc., no interior da tubulação de descarga;
3.5 Não é razoável que o peso do tubo de descarga seja suportado pelo tubo de saída da válvula de segurança; em vez disso, deve ser suportada por uma estrutura de suporte dedicada, que deve ser capaz de evitar que a tubulação se mova ou vibre devido à força de reação quando a válvula de segurança descarregar.
As válvulas de segurança fornecidas pela nossa empresa são testadas à temperatura ambiente de acordo com os regulamentos padrão (a pressão definida de fábrica é de 3 bar). No entanto, existe uma diferença de temperatura entre a condição real de funcionamento da válvula de segurança e a configuração da temperatura ambiente, o que resulta num desvio na pressão definida (pressão de abertura) entre a configuração da temperatura ambiente e a condição real de operação. Por esta razão, as válvulas de segurança com diferenças significativas de temperatura devem ser submetidas a ajuste a quente no local. O conteúdo do ajuste geralmente envolve o ajuste da pressão de ajuste (pressão de abertura) e o ajuste da pressão de descarga.

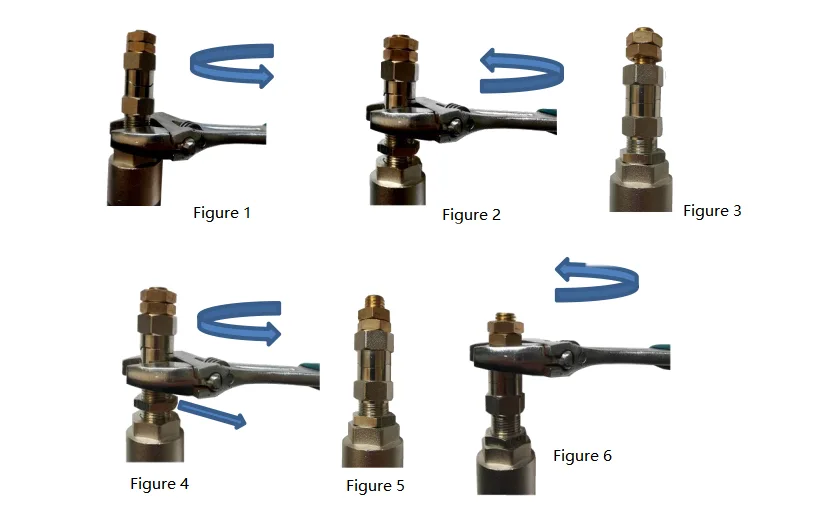

Afrouxe a contraporca (Figura 1). Dentro da faixa de pressão de trabalho especificada da mola, gire a porca de ajuste para alterar a quantidade de compressão da mola e ajustar a pressão de abertura. Ao ajustar, primeiro aumente lentamente a pressão de entrada da válvula de segurança para fazer a válvula abrir duas vezes. Se a pressão de abertura estiver muito baixa (primeiro reduza a pressão de entrada da válvula), gire a porca de ajuste no sentido horário (Figura 2). Se a pressão de abertura for muito alta, primeiro afrouxe as duas porcas (Figura 3) e depois gire a porca de ajuste no sentido anti-horário (Figura 4). Depois de ajustada à pressão de abertura necessária, aperte a contraporca e as duas porcas (Figura 5).
Teste de ventilação manual
A arruela/junta plana da válvula de segurança e o corpo da válvula estão normalmente em um estado fechado e firmemente comprimido. Se testes regulares de ventilação manual não forem realizados, com o tempo eles podem facilmente aderir uns aos outros. No caso de uma condição de sobrepressão, a válvula de segurança pode ter dificuldade em soar um alarme normal, podendo causar um acidente. A realização regular de um teste de ventilação manual garante que a válvula de segurança permaneça sensível e confiável a longo prazo, evitando a situação acima mencionada.
A válvula de segurança requer testes de ventilação manuais regulares (gire suavemente a tampa de ajuste no sentido horário (Figura 6)).
1. Ao ventilar, preste atenção à segurança e certifique-se de que a saída de descarga esteja desobstruída;
2.Gire suavemente e suavemente a tampa de ajuste no sentido horário, faça uma pausa por um momento e, em seguida, gire-a suavemente de volta;
3. A ventilação regular pode ser feita uma vez por semana e os registros devem ser mantidos.
