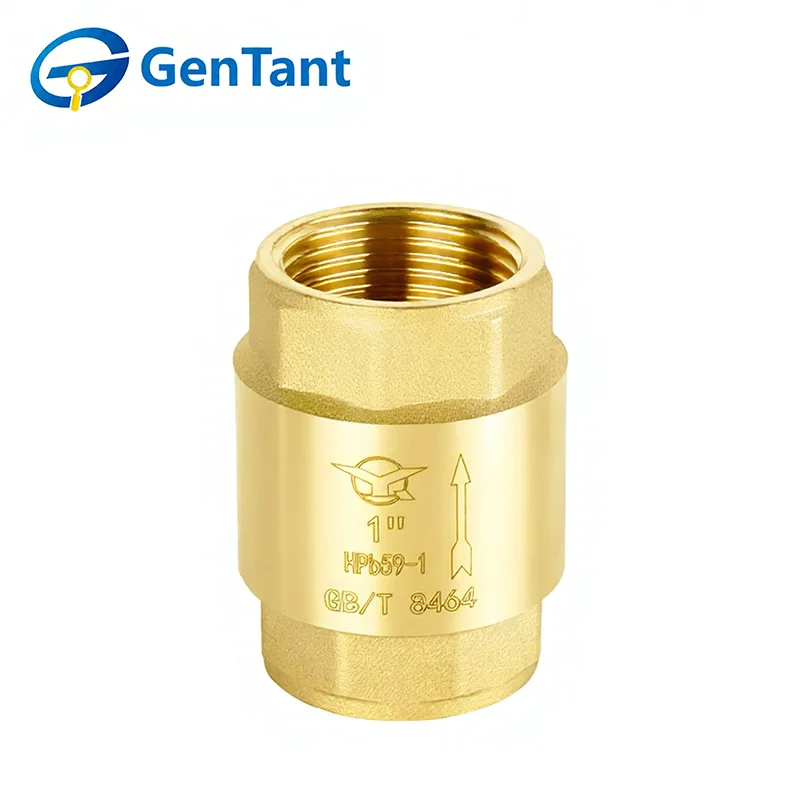

Válvula de retenção de mola

Uma válvula de retenção de mola é um dispositivo crítico de controle de fluxo unidirecional que utiliza um mecanismo de mola interno para garantir vedação confiável e resposta rápida. Sua função principal é permitir automaticamente o fluxo de fluido ou gás em uma direção, evitando o fluxo reverso ou refluxo. Quando a pressão direta supera a força calibrada da mola, o disco da válvula abre; quando o fluxo para ou tenta reverter, a mola empurra imediatamente o disco contra a sede, criando uma vedação hermética. Essa ação rápida protege bombas, compressores e sistemas de tubulação contra danos causados ​​por golpe de aríete, picos de pressão e contaminação por fluxo reverso. É essencial para manter a integridade do sistema em aplicações que vão desde abastecimento de água e HVAC até processamento industrial e irrigação.

Característica e aplicação do produto

A válvula de retenção com mola é uma válvula automática que permite que o fluido flua em uma direção enquanto evita o refluxo, usando um disco com mola para uma operação rápida e confiável. Seu design compacto, vedação hermética e baixa queda de pressão o tornam adequado para sistemas de tubulação de água, HVAC e industriais. Amplamente utilizado em bombas, tubulações e proteção de equipamentos, garante a segurança do sistema, evita golpe de aríete e mantém o fluxo estável.

Parâmetro do produto

1. Pressão nominal: 1,6 MPa

2. Meio de trabalho: Água, gases não corrosivos e não inflamáveis

3. Temperatura operacional: -10°C ≤ T ≤ 120°C

4. A rosca está em conformidade com o padrão ISO228

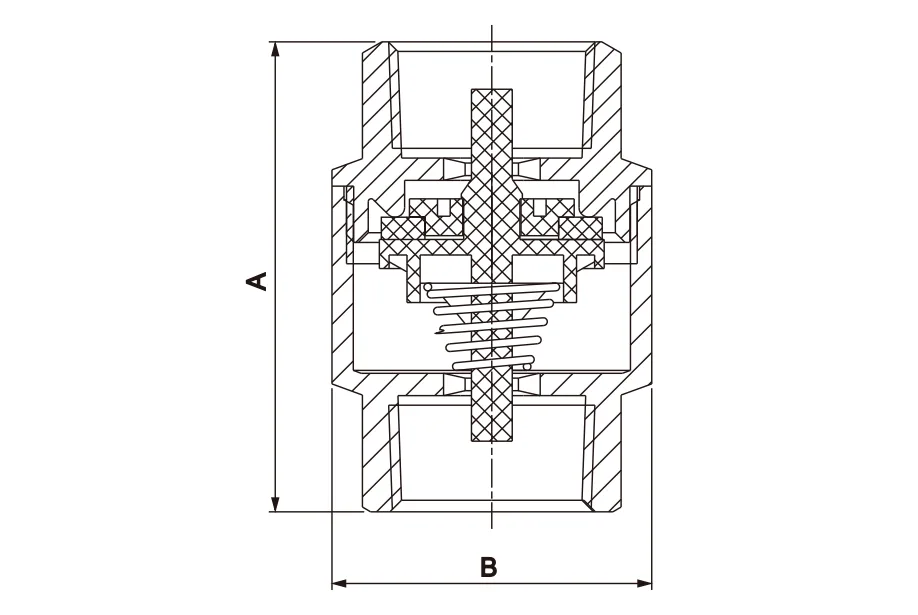

Dimensão do produto

Diretrizes de instalação

1.Limpe e prepare cuidadosamente o sistema de tubulação antes de instalar a válvula.

2. Antes da instalação, remova todas as tampas protetoras e inspecione as portas da válvula e as superfícies de assentamento para garantir que estejam limpas.

3. Forneça suporte adequado para a válvula para evitar tensão na conexão da tubulação.

4.Confirme se as classificações de pressão e temperatura da válvula são adequadas para as condições de serviço pretendidas.

5. Antes de colocar a válvula em serviço, faça um ciclo completo de aberta para fechada para verificar o bom funcionamento.

6.Após a instalação, verifique se a porca da gaxeta está devidamente apertada.

Nota 1: A válvula de retenção de mola pode ser instalada em tubulação horizontal ou vertical com fluxo ascendente, ou em orientações intermediárias, desde que o pino da dobradiça nas válvulas de retenção do tipo oscilante permaneça horizontal. Instale válvulas de retenção a uma distância adequada das saídas da bomba ou de outras fontes de fluxo turbulento. Consulte o boletim técnico relevante para obter detalhes.

Nota 2: Algumas válvulas de retenção de mola podem incluir embalagem interna para proteger o disco durante o transporte. Remova todo esse material de embalagem antes da instalação.

Instruções de operação

As válvulas de retenção operam automaticamente e não requerem intervenção manual.

Inspeção e Manutenção

1. A inspeção de rotina e a manutenção preventiva geralmente não são necessárias, além do ajuste ocasional da gaxeta da haste e do ciclo periódico da válvula de aberta para fechada.

2.Se ocorrer um vazamento na gaxeta, aperte a porca da gaxeta no sentido horário cerca de um quarto de volta — ou até que o vazamento pare — para aumentar a pressão de vedação na gaxeta da haste. Nunca reembale uma válvula enquanto ela estiver sob pressão do sistema.

3. Ao substituir a haste da válvula, substitua também o material de vedação.

Peças de reposição

Em condições normais de operação, raramente são necessárias peças de reposição. As peças sobressalentes recomendadas para cada tipo de válvula incluem: Disco, suporte e conjunto de dobradiça.

Ao solicitar peças, forneça o número da válvula, tamanho, peça necessária e idade aproximada.

Manutenção

1.Limpeza regular. Para evitar a influência de impurezas e sedimentos da tubulação na válvula de retenção, é necessário limpar regularmente a válvula de retenção horizontal toda em cobre e o interior da tubulação.

2. Observe a alternância de operações com água fria e quente. Abrir e fechar frequentemente a válvula de retenção causará danos, portanto, devem ser evitadas operações alternadas de água fria e quente.

3. Observe a pressão. Ao usar a válvula de retenção horizontal toda em cobre, deve-se prestar atenção à situação da pressão dentro da tubulação, pois uma pressão excessivamente alta terá um efeito adverso na válvula de retenção. Resumindo, a válvula de retenção horizontal toda em cobre é um dispositivo comumente usado em sistemas de dutos e seu uso e manutenção são muito simples e fáceis. No uso real, os usuários devem operar e manter de acordo com os requisitos acima para garantir o efeito do uso.
