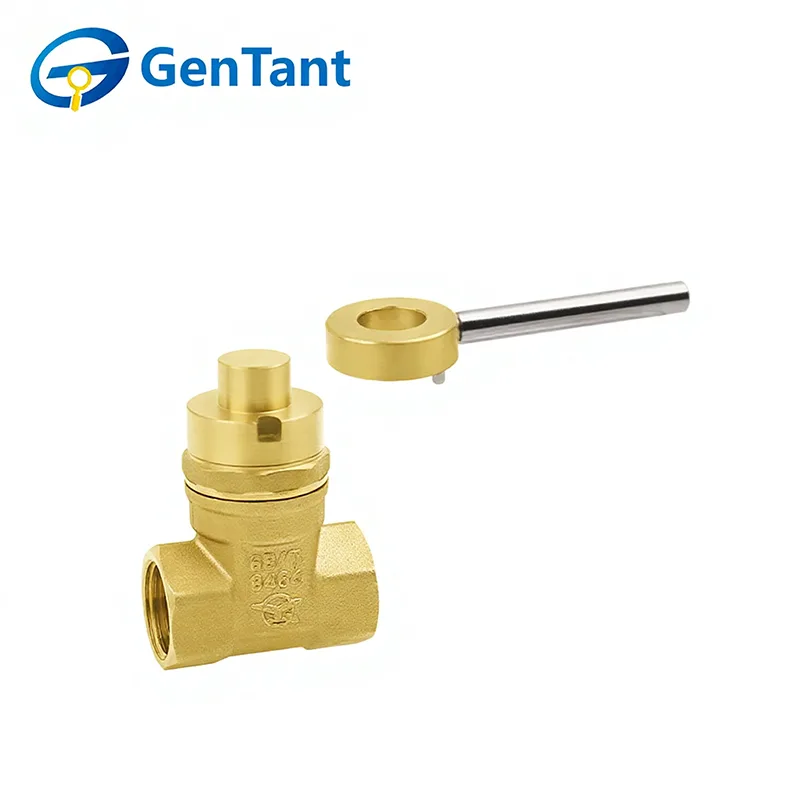

Válvula de gaveta com trava para serviço médio

Uma válvula gaveta bloqueável para serviço médio é um dispositivo robusto de controle de fluxo projetado para serviço liga/desliga confiável em sistemas de tubulação pressurizada. Sua função principal é fornecer isolamento completo do fluxo de fluido – seja água, óleo ou gás – levantando ou abaixando uma comporta sólida ao longo do caminho do fluxo. A característica definidora é um mecanismo de travamento integrado, geralmente um cadeado ou uma alça com trava, que fixa a válvula na posição aberta ou fechada. Isso evita operações não autorizadas ou acidentais, garantindo a integridade do sistema, a segurança e o gerenciamento preciso do fluxo. É um componente crítico para manutenção, protocolos de segurança e acesso controlado em diversas instalações.

Característica e aplicação do produto

A válvula gaveta com trava para serviço médio foi projetada para controle liga/desliga confiável em sistemas de água e fluidos em geral. Possui corpo robusto, operação suave do portão e volante travável que evita operações não autorizadas e garante segurança. Com bom desempenho de vedação e baixa resistência ao fluxo quando totalmente aberto, é amplamente utilizado em redes de abastecimento de água, sistemas HVAC, tubulações industriais e serviços prediais onde são necessários acesso controlado e isolamento confiável.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meios de Trabalho: Água, Óleo, Gases Não Corrosivos e Não Inflamáveis

Temperatura operacional: -10°C ≤ T ≤ 120°C

A rosca está em conformidade com o padrão ISO 228

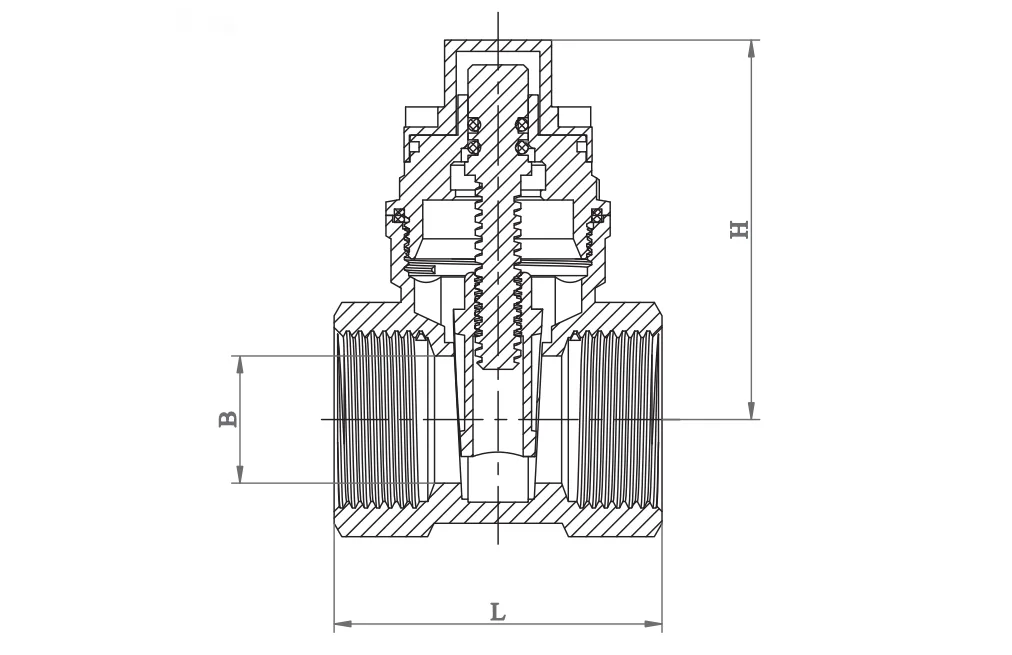

Dimensão do Produto

Diretrizes de instalação

1.Limpe e prepare cuidadosamente o sistema de tubulação antes de instalar a válvula.

2. Antes da instalação, remova todas as tampas protetoras e inspecione as portas da válvula e as superfícies de assentamento para garantir que estejam limpas.

3. Forneça suporte adequado para a válvula para evitar tensão na conexão da tubulação.

4.Confirme se as classificações de pressão e temperatura da válvula são adequadas para as condições de serviço pretendidas.

5. Antes de colocar a válvula em serviço, faça um ciclo completo de aberta para fechada para verificar o bom funcionamento.

6.Após a instalação, verifique se a porca da gaxeta está devidamente apertada.

7.Para válvulas de gaveta com trava para serviços médios, recomenda-se instalar com a haste vertical e a alça de operação na parte superior.

Instruções de operação

As válvulas gaveta são operadas manualmente. Gire a alça no sentido anti-horário para abrir e no sentido horário para fechar.

Inspeção e Manutenção

1. A inspeção de rotina e a manutenção preventiva geralmente não são necessárias, além do ajuste ocasional da gaxeta da haste e do ciclo periódico da válvula de aberta para fechada.

2.Se ocorrer um vazamento na gaxeta, aperte a porca da gaxeta no sentido horário cerca de um quarto de volta — ou até que o vazamento pare — para aumentar a pressão de vedação na gaxeta da haste. Nunca reembale uma válvula enquanto ela estiver sob pressão do sistema.

3. Ao substituir a haste da válvula, substitua também o material de vedação.

Peças de reposição

Em condições normais de operação, raramente são necessárias peças de reposição. As peças sobressalentes recomendadas para cada tipo de válvula incluem: Manopla, porca da manivela, gaxeta, gaxeta, porca da gaxeta.

Ao solicitar peças, forneça o número da válvula, tamanho, peça necessária e idade aproximada.
