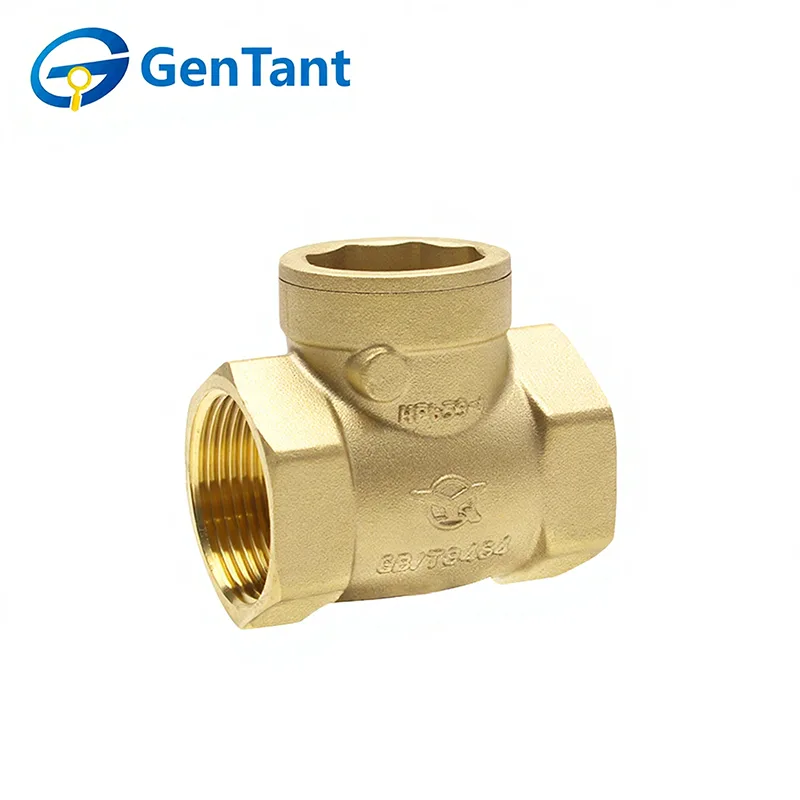

Válvula de retenção horizontal

A válvula de retenção horizontal é um dispositivo crítico de controle de fluxo projetado para permitir o fluxo de fluido em uma direção, evitando automaticamente o fluxo reverso, ou refluxo, dentro de um sistema de tubulação. Sua principal função é proteger bombas, compressores e outros equipamentos sensíveis contra danos causados ​​por picos de pressão ou circulação reversa quando o fluxo é interrompido. Ao garantir o fluxo unidirecional, ele mantém a eficiência do sistema, evita golpes de aríete e protege a integridade do processo em aplicações que vão desde sistemas de abastecimento de água e HVAC até processamento industrial e irrigação. Projetado especificamente para instalação em tubulação horizontal, seu mecanismo interno compacto e orientação do corpo são otimizados para eficiência de espaço e operação confiável sob condições de pressão variadas.

Característica e aplicação do produto

Aplicativo

Uma válvula de retenção horizontal de cobre, também conhecida como válvula unidirecional ou válvula anti-retorno, funciona para evitar o refluxo do meio dentro das tubulações. A válvula inferior do tubo de sucção de uma bomba d'água também é considerada um tipo de válvula de retenção. São válvulas automáticas, onde os componentes de abertura e fechamento dependem do fluxo e da força do próprio meio. São utilizados principalmente em tubulações que exigem que o meio flua em apenas uma direção, evitando acidentes causados ​​por fluxo reverso.

Recurso

Material e Processo: Feito de material de cobre de alta qualidade usando um processo de forjamento a quente.

Meio de Trabalho: Adequado para vários meios, incluindo água, óleo e gás.

Temperatura de trabalho: Operacional dentro de uma faixa de temperatura de -10°C a ≤120°C.

Pressão Máxima de Trabalho: Projetado para suportar uma pressão máxima de trabalho permitida (PN) de 16bar.

Parâmetro do produto

Tipo de conexão rosqueada

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Material Principal

①Corpo da válvula, tampa da válvula, placa da válvula: HPb59-1

② Elemento de vedação: Borracha de silicone

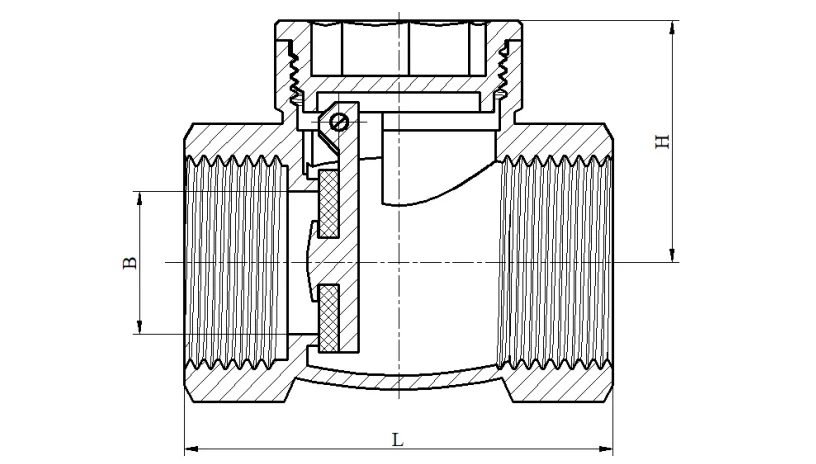

Dimensão do Produto

Instruções de instalação e operação

1. Válvulas de retenção de elevação direta devem ser instaladas em tubulações horizontais; as válvulas de retenção de elevação vertical são geralmente instaladas em tubulações verticais, com o meio fluindo de baixo para cima.

2.A posição de instalação das válvulas de retenção oscilantes não é restrita; geralmente são instalados em tubulações horizontais, mas também podem ser instalados em tubulações verticais ou inclinadas.

3.Ao instalar, certifique-se de que a direção do fluxo médio seja consistente com a seta indicada no corpo da válvula.

Manutenção

1.Limpeza regular. Para evitar a influência de impurezas e sedimentos da tubulação na válvula de retenção, é necessário limpar regularmente a válvula de retenção horizontal toda em cobre e o interior da tubulação.

2. Observe a alternância de operações com água fria e quente. Abrir e fechar frequentemente a válvula de retenção causará danos, portanto, devem ser evitadas operações alternadas de água fria e quente.

3. Observe a pressão. Ao usar a válvula de retenção horizontal toda em cobre, deve-se prestar atenção à situação da pressão dentro da tubulação, pois uma pressão excessivamente alta terá um efeito adverso na válvula de retenção. Resumindo, a válvula de retenção horizontal toda em cobre é um dispositivo comumente usado em sistemas de dutos e seu uso e manutenção são muito simples e fáceis. No uso real, os usuários devem operar e manter de acordo com os requisitos acima para garantir o efeito do uso.
