Válvula de retorno de haste longa

Uma válvula de retorno de haste longa é uma variante de válvula de retenção especializada projetada para evitar o refluxo de fluido em circuitos hidrônicos de aquecimento ou resfriamento, como sistemas de piso radiante ou circuitos de radiadores. Sua principal função é garantir o fluxo unidirecional, permitindo que a água aquecida ou resfriada circule na direção pretendida enquanto fecha automaticamente para bloquear qualquer fluxo reverso que possa perturbar o equilíbrio e a eficiência do sistema. O design definidor de “haste longa” apresenta um corpo de válvula estendido, permitindo a instalação diretamente em uma porta do manifold ou em um ponto de conexão profundo. Isto proporciona um ajuste seguro e integrado e facilita o acesso para manutenção, tornando-o essencial para manter a separação hidráulica e o desempenho térmico consistente em sistemas HVAC modernos.

Característica e aplicação do produto

As válvulas de retorno de haste longa apresentam um corpo alongado projetado para facilitar o fluxo de retorno de fluidos em sistemas embutidos ou isolados. Sua principal característica é o alcance estendido, que permite uma instalação segura através de divisórias grossas, mantendo a porta de ajuste acessível. São amplamente aplicados em colectores de piso radiante e circuitos solares térmicos, onde regulam o retorno da água à fonte de calor, garantindo uma pressão equilibrada e uma óptima eficiência térmica em todo o circuito.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de Trabalho: Água

Temperatura operacional: -10°C ≤ T ≤ 100°C

A rosca está em conformidade com o padrão ISO 228

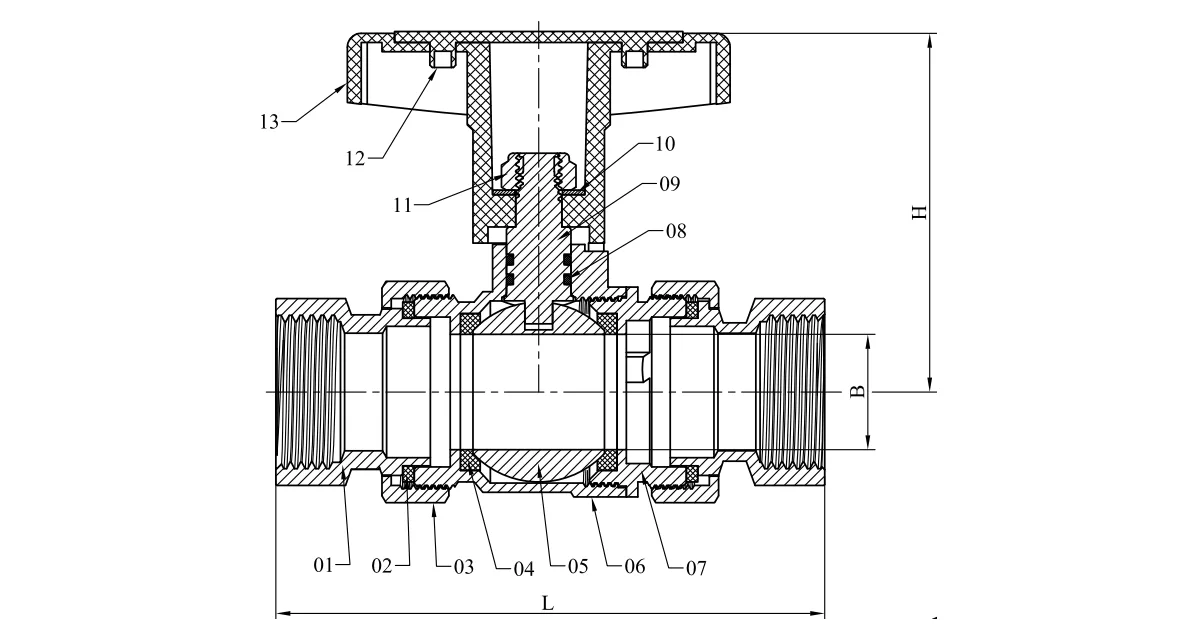

Fio Fêmea-Fêmea

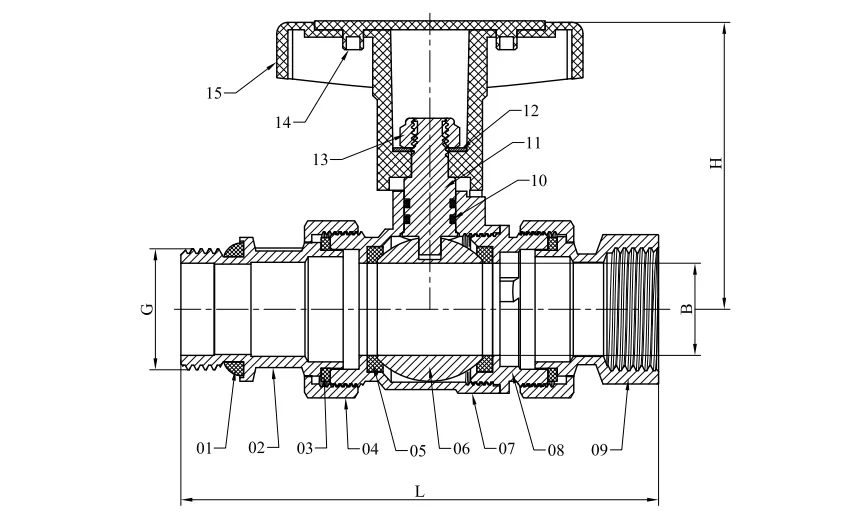

Fio Masculino-Fêmea

Diretrizes de instalação

1.Limpe e prepare cuidadosamente o sistema de tubulação antes de instalar a válvula.

2. Antes da instalação, remova todas as tampas protetoras e inspecione as portas da válvula e as superfícies de assentamento para garantir que estejam limpas.

3. Forneça suporte adequado para a válvula para evitar tensão na conexão da tubulação.

4.Confirme se as classificações de pressão e temperatura da válvula são adequadas para as condições de serviço pretendidas.

5. Antes de colocar a válvula em serviço, faça um ciclo completo de aberta para fechada para verificar o bom funcionamento.

6.Após a instalação, verifique se a porca da gaxeta está devidamente apertada.

Instruções de operação

As válvulas de retorno de haste longa são operadas manualmente. Gire a alça no sentido anti-horário para abrir e no sentido horário para fechar.

Inspeção e Manutenção

1. A inspeção de rotina e a manutenção preventiva geralmente não são necessárias, além do ajuste ocasional da gaxeta da haste e do ciclo periódico da válvula de aberta para fechada.

2.Se ocorrer um vazamento na gaxeta, aperte a porca da gaxeta no sentido horário cerca de um quarto de volta — ou até que o vazamento pare — para aumentar a pressão de vedação na gaxeta da haste. Nunca reembale uma válvula enquanto ela estiver sob pressão do sistema.

3. Ao substituir a haste da válvula, substitua também o material de vedação.
