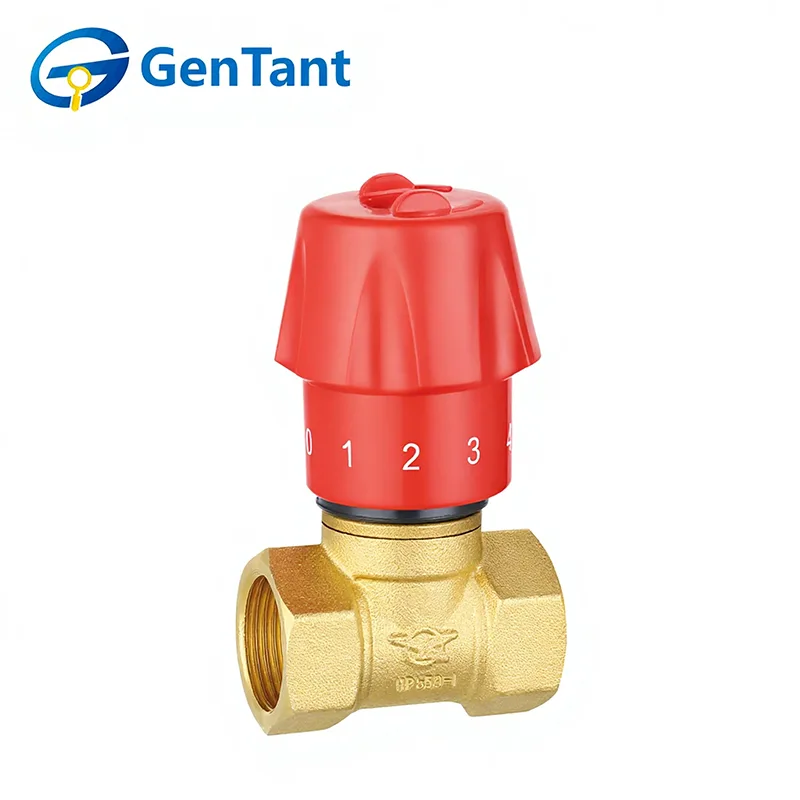

Válvula globo de controle de fluxo

Uma válvula globo de controle de fluxo é um dispositivo projetado com precisão para modulação e regulação precisas do fluxo de fluido dentro de um sistema de tubulação. Sua função principal é fornecer controle estável e ajustado sobre vazão, pressão e volume, em vez de simplesmente servir como um dispositivo liga/desliga. Isto é conseguido através de sua estrutura interna distinta, onde o disco ou tampão se move linearmente perpendicularmente à sede, permitindo a restrição ou abertura progressiva do caminho do fluxo. Este projeto oferece excelentes características de estrangulamento, permitindo que os operadores definam e mantenham com precisão o nível de fluxo desejado. É essencial em aplicações que exigem gerenciamento de fluxo constante, como balanceamento em sistemas hidrônicos HVAC, controle de processos em ambientes industriais e regulação de pressão em redes de distribuição de água.

Característica e aplicação do produto

As válvulas globo de controle de fluxo são projetadas para estrangulamento e modulação de alta precisão em sistemas de água comerciais e residenciais. Sua principal característica é um design interno exclusivo de plug-and-seat que permite ajustes finos nas vazões e pressões. Essas válvulas são essenciais para equilibrar circuitos HVAC, gerenciar água de alimentação de caldeiras e controlar dosagem de produtos químicos no tratamento de água. Sua capacidade de manter um fluxo estável sob diversas condições garante a eficiência do sistema e evita o desgaste do equipamento.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de trabalho: Água, óleo, gases não corrosivos e não inflamáveis

Temperatura operacional: -20°C ≤ T ≤ 150°C

A rosca está em conformidade com o padrão ISO 228

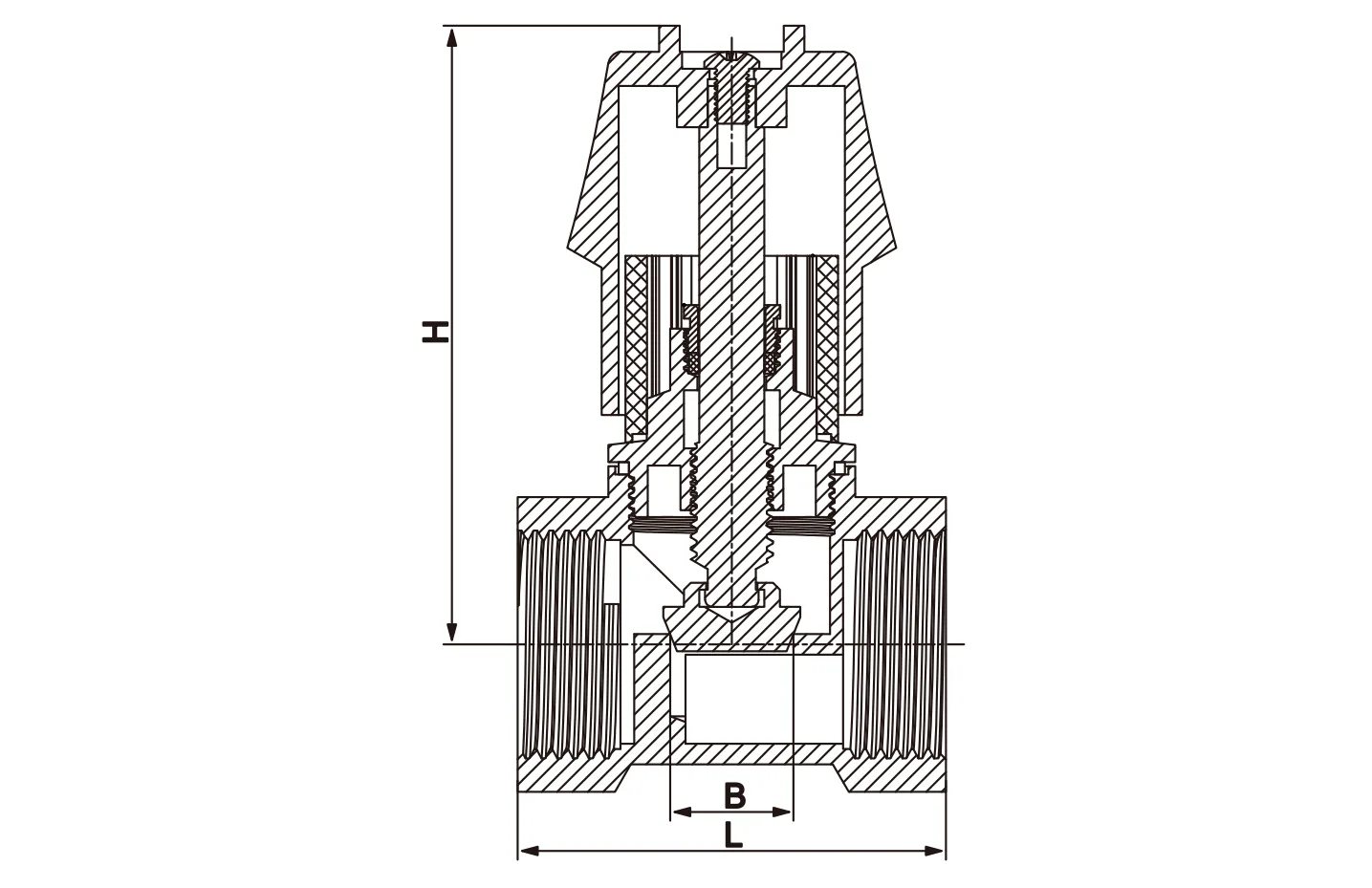

Dimensão do Produto

Diretrizes de instalação

1.Limpe e prepare cuidadosamente o sistema de tubulação antes de instalar a válvula.

2. Antes da instalação, remova todas as tampas protetoras e inspecione as portas da válvula e as superfícies de assentamento para garantir que estejam limpas.

3. Forneça suporte adequado para a válvula para evitar tensão na conexão da tubulação.

4.Confirme se as classificações de pressão e temperatura da válvula são adequadas para as condições de serviço pretendidas.

5. Antes de colocar a válvula em serviço, faça um ciclo completo de aberta para fechada para verificar o bom funcionamento.

6.Após a instalação, verifique se a porca da gaxeta está devidamente apertada.

7.Para válvulas globo de controle de fluxo, recomenda-se instalar com a haste vertical e a alça de operação na parte superior.

Instruções de operação

As válvulas gaveta e globo são operadas manualmente. Gire a alça no sentido anti-horário para abrir e no sentido horário para fechar.

Inspeção e Manutenção

1. A inspeção de rotina e a manutenção preventiva geralmente não são necessárias, além do ajuste ocasional da gaxeta da haste e do ciclo periódico da válvula de aberta para fechada.

2.Se ocorrer um vazamento na gaxeta, aperte a porca da gaxeta no sentido horário cerca de um quarto de volta — ou até que o vazamento pare — para aumentar a pressão de vedação na gaxeta da haste. Nunca reembale uma válvula enquanto ela estiver sob pressão do sistema.

3. Ao substituir a haste da válvula, substitua também o material de vedação.

Peças de reposição

Em condições normais de operação, raramente são necessárias peças de reposição. As peças sobressalentes recomendadas para cada tipo de válvula incluem:

Válvulas globo: Manopla, porca da manopla, gaxeta, gaxeta, porca da gaxeta, disco e sede.

Ao solicitar peças, forneça o número da válvula, tamanho, peça necessária e idade aproximada.
