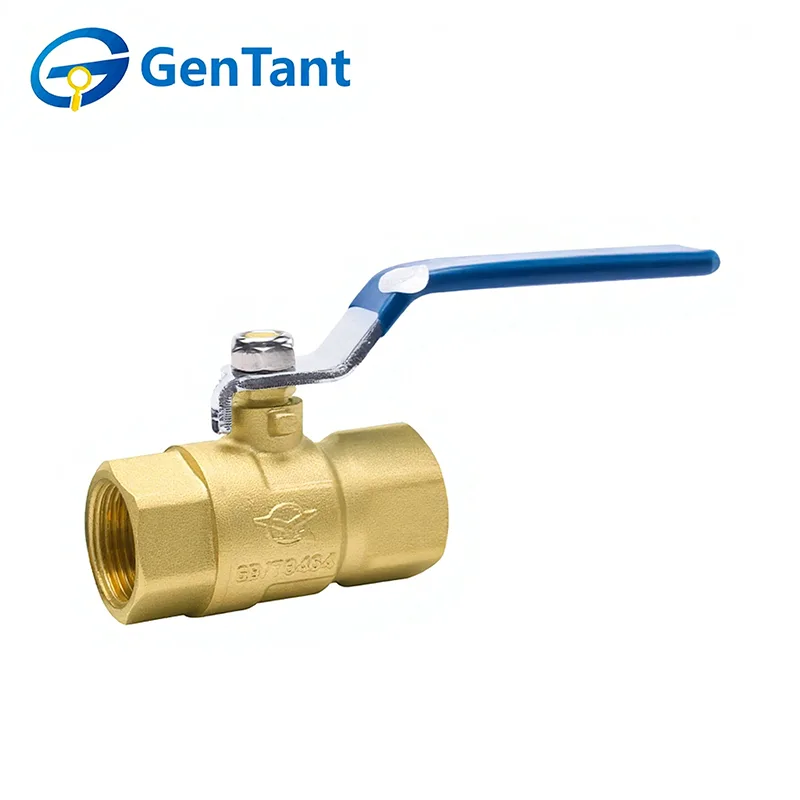

Válvula de esfera de rosca fêmea estendida

A válvula esfera de rosca fêmea estendida é uma variação especializada projetada para aplicações que exigem acesso e operação mais fáceis em tubulações isoladas ou de difícil acesso. Sua função principal reflete a de uma válvula de esfera padrão: fornecendo controle confiável de ativação/desativação de um quarto de volta do fluxo de fluido com queda mínima de pressão. A característica definidora é um conjunto de haste estendida, que posiciona a alavanca de operação mais distante do corpo da válvula. Isto permite que o atuador se projete além do isolamento de tubos, painéis de parede ou outras obstruções, permitindo uma operação manual segura e conveniente sem remover materiais circundantes. A válvula termina com roscas internas (fêmea) para conexão direta a tubos roscados externos, oferecendo uma vedação segura e compacta em sistemas de encanamento, aquecimento e industriais.

Característica e aplicação do produto

A válvula esfera de rosca fêmea estendida foi projetada com um corpo alongado para facilitar a instalação em sistemas de tubulação isolados ou espaços de parede rebaixados. Esta extensão permite que a alça opere livremente sem interferir nas espessas camadas de isolamento, comumente encontradas em redes comerciais de HVAC e água gelada. Sua principal característica é a rosca interna profunda, garantindo uma conexão de alto torque e à prova de vazamentos, ideal para encanamentos residenciais pesados ​​e projetos de construção de alta eficiência.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 2,0 MPa

Meio de trabalho: Água, óleo, gases não corrosivos e não inflamáveis

Temperatura operacional: -10°C ≤ T ≤ 120°C

A rosca está em conformidade com o padrão ISO 228

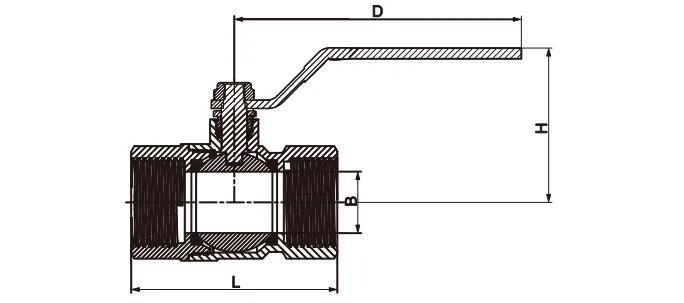

Dimensão do Produto

Características e vantagens do produto

As válvulas esfera de rosca fêmea estendida GenTant são projetadas para fechamento rápido e ativação de fluxo confiável.

Material Premium: Construído em latão HPb59-1 de alta qualidade (Padrão Nacional).

Fluxo ideal: Oferece a menor resistência de fluxo possível (efetivamente zero).

Alto Desempenho: Capaz de suportar altos diferenciais de pressão durante o fechamento.

Operação Rápida: Alguns modelos apresentam velocidades de abertura/fechamento de 0,05s a 0,1s, ideais para sistemas automatizados.

Design Compacto: Leve e economiza espaço para fácil integração em diversas redes de tubulação.

Diretrizes de instalação

Para garantir o desempenho a longo prazo e evitar danos estruturais, a instalação deve ser realizada por profissionais qualificados.

Preparação: Certifique-se de que o sistema de tubulação esteja limpo. Remova as tampas protetoras e inspecione as portas em busca de detritos.

Alinhamento: Confirme se os tubos de ligação estão perfeitamente alinhados. O desalinhamento excessivo cria tensão de instalação que pode danificar a válvula.

Ferramentas corretas: Use uma chave inglesa ou pinça para tubos com torque apropriado na parte hexagonal ou octogonal da válvula mais próxima da rosca que está sendo apertada. Nunca aplique força na extremidade oposta, pois isso pode deformar o corpo.

Vedação de rosca: Use selante PTFE somente nas roscas do tubo. Siga os padrões ISO 228 para comprimento de rosca; não aperte demais, pois "chegar ao fundo" da rosca pode danificar as superfícies de vedação internas.

Suporte do sistema: Forneça suporte adequado para evitar que o peso da tubulação force a válvula.

Verificação pré-serviço: Verifique se as classificações de pressão e temperatura correspondem ao sistema e faça um ciclo completo da válvula (Aberta/Fechada) uma vez antes do comissionamento.

Instruções de operação

Função: As válvulas esfera de rosca fêmea estendida destinam-se apenas ao serviço liga/desliga. Devem ser mantidos totalmente abertos ou totalmente fechados e não devem ser utilizados para estrangulamento (regulação de fluxo).

Mecanismo: Estas são válvulas bidirecionais. A posição da alça indica a direção do fluxo.

Prevenção de golpe de aríete: Não feche a válvula muito abruptamente para evitar efeitos de "golpe de aríete" (picos repentinos de pressão).

Uso da alça: Use apenas a alça fornecida de fábrica. Nunca utilize extensões para aumentar a alavancagem, pois o torque excessivo danificará os componentes internos.

Inspeção e Manutenção

Cuidados Gerais: A manutenção regular normalmente é desnecessária além das verificações ocasionais do ciclo e da vedação da haste.

Filtração: É altamente recomendável instalar um filtro na entrada do sistema para proteger a vedação interna da válvula.

Controle de vazamento: Se ocorrer um vazamento na haste, aperte a porca da gaxeta no sentido horário em 1/4 de volta. A gaxeta de PTFE foi projetada para compensação.

Aviso de segurança: Nunca tente reembalar ou desmontar uma válvula enquanto o sistema estiver pressurizado. Sempre alivie a pressão primeiro.

Sem desmontagem: Não recomendamos a desmontagem de válvulas de duas peças para substituição de peças, pois isso geralmente compromete a integridade do corpo/arremate.
