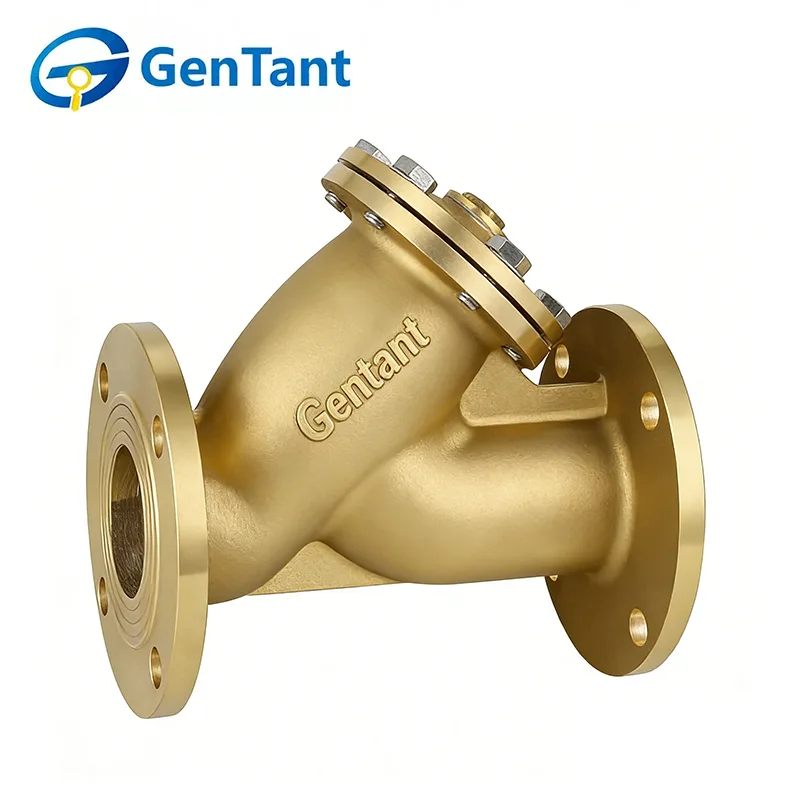

Válvula de filtro flangeada

As válvulas de filtro flangeadas são componentes essenciais projetados para filtrar detritos, partículas e impurezas de líquidos e gases, protegendo tubulações e equipamentos a jusante, garantindo ao mesmo tempo uma operação suave e eficiente do sistema. Com um projeto de conexão flangeada, essas válvulas proporcionam instalação segura, fácil manutenção e alta capacidade de vazão, tornando-as ideais para aplicações industriais, químicas e energéticas.

Característica e aplicação do produto

As válvulas de filtro flangeadas são caracterizadas por suas extremidades de flange aparafusadas, que proporcionam integridade estrutural superior e vedação à prova de vazamentos para tubulações de grande diâmetro. Sua principal característica é a facilidade de manutenção em linha, permitindo a remoção rápida do elemento filtrante em sistemas de alto fluxo. Eles são amplamente aplicados em redes de edifícios comerciais, sistemas de proteção contra incêndio e grandes chillers HVAC, onde são necessárias conexões seguras e proteção consistente contra grandes detritos.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de trabalho: Água, óleo, gases não corrosivos e não inflamáveis

Temperatura operacional: -20°C ≤ T ≤ 150°C

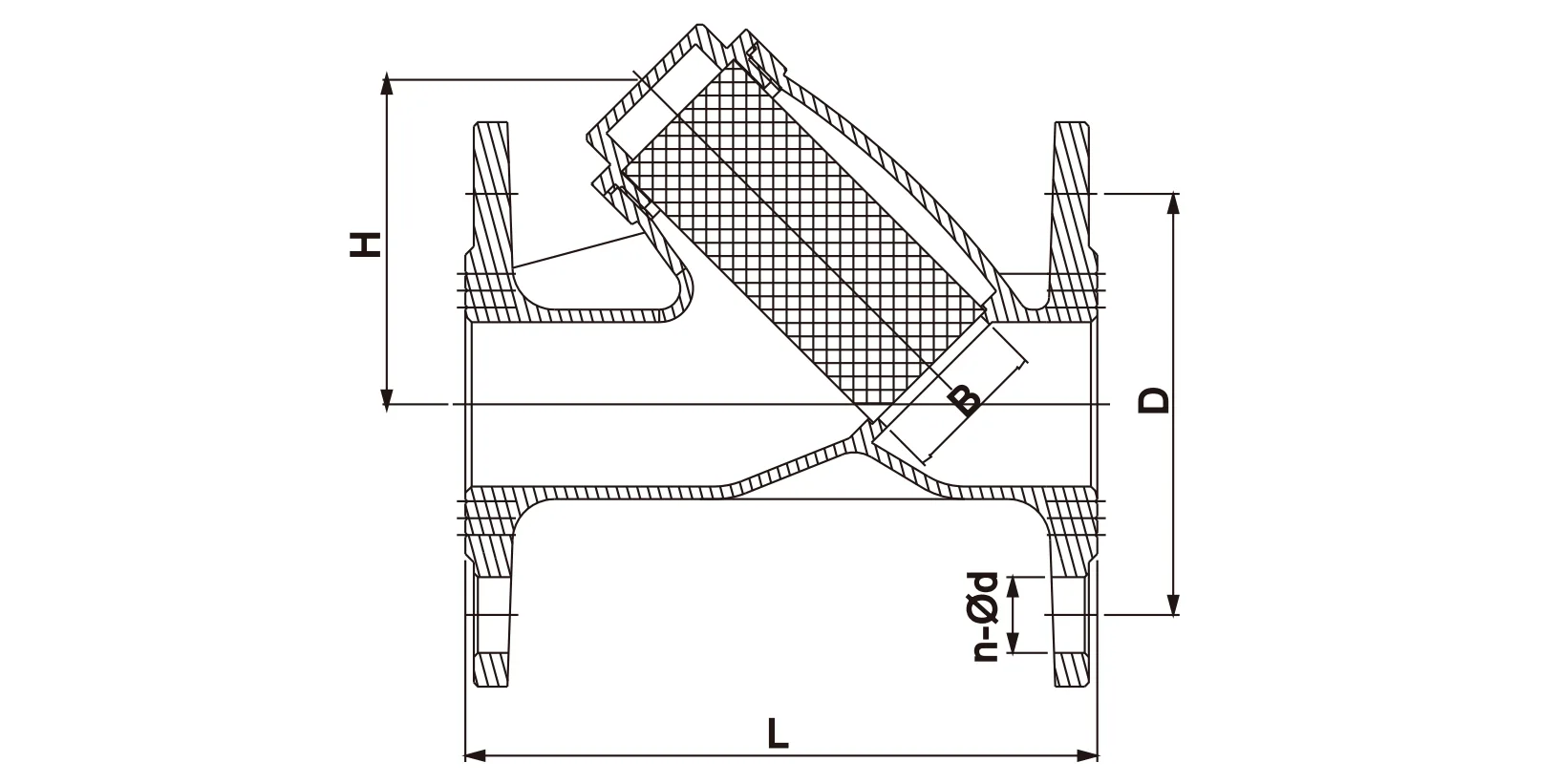

Dimensão do Produto

Diretrizes de instalação

Preparação do sistema: Certifique-se de que a tubulação esteja livre de todos os detritos de construção antes da instalação. Remova as tampas protetoras e verifique se a malha interna está encaixada corretamente.

Fluxo direcional: As válvulas de filtro flangeadas são unidirecionais. Certifique-se de que a seta no corpo da válvula aponta na direção do fluxo do fluido. Para filtros em Y, o alojamento da tela deve apontar para baixo para permitir que a gravidade ajude na coleta de detritos.

Ferramentas Corretas: Aplique uma chave somente na extremidade hexagonal mais próxima do tubo que está sendo rosqueado. Não aplique torque no corpo da válvula, pois isso pode causar deformação permanente.

Vedação de rosca: Use fita PTFE ou selante estritamente nas roscas macho do tubo. Não permita que o excesso de selante entre na válvula, pois pode entupir a malha do filtro.

Espaçamento: Certifique-se de que haja espaço suficiente abaixo da tampa do filtro para permitir a remoção e limpeza da tela durante manutenção futura.

Instruções de operação

Função: Estas válvulas de filtro flangeadas são projetadas apenas para filtragem mecânica. São componentes passivos que protegem equipamentos posteriores, como bombas, medidores e trocadores de calor.

Comissionamento inicial: Após a inicialização do sistema, monitore a queda de pressão no filtro. Uma queda significativa indica que a tela coletou detritos iniciais de “inicialização” e requer limpeza imediata.

Limites de pressão: Certifique-se de que as condições operacionais não excedam as classificações de pressão e temperatura estampadas para evitar falhas no invólucro.

Inspeção e Manutenção

Limpeza Regular: Desaparafuse periodicamente a tampa do filtro para remover e limpar a malha de aço inoxidável. A frequência depende dos níveis de sedimentos do fluido.

Inspeção da vedação: Inspecione a junta da tampa ou o anel de vedação sempre que o filtro for aberto. Substitua se houver sinais de desgaste ou achatamento visíveis para evitar vazamentos.

Cuidados com o filtro: Limpe a malha com uma escova macia e água. Não use uma tela danificada ou deformada, pois detritos desviados danificarão os componentes a jusante.

Protocolo de segurança: Nunca tente abrir a tampa do filtro enquanto o sistema estiver sob pressão. Isole a seção e alivie toda a pressão interna antes da manutenção.

Compensação da vedação: Se ocorrer vazamento na tampa, aperte levemente a tampa. Se o vazamento persistir, substitua a junta em vez de apertar demais.
