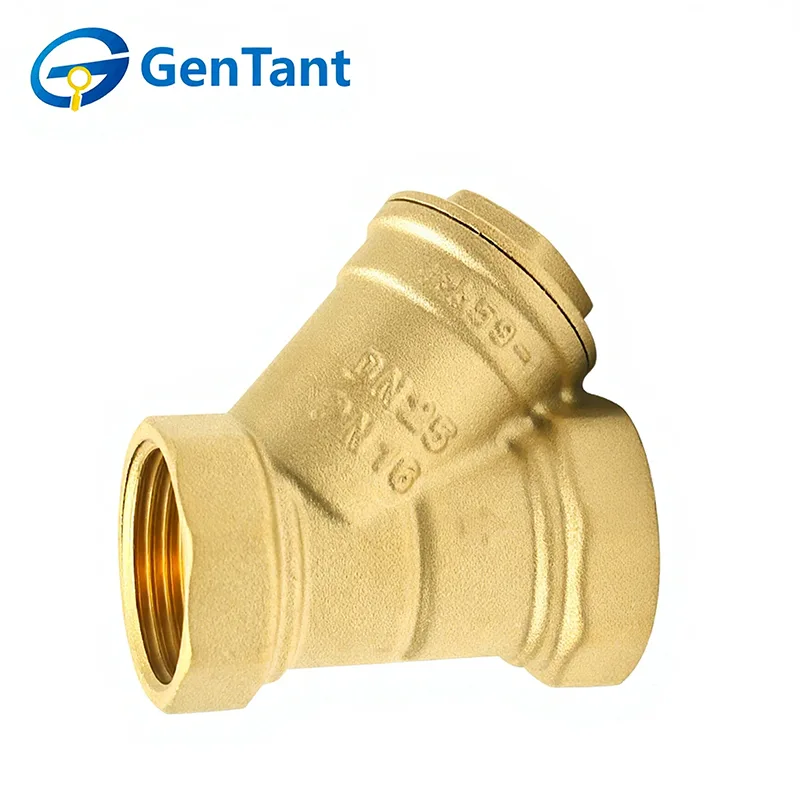

Válvula de filtro tipo Y

Como fornecedor global confiável, nosso portfólio inclui válvulas filtrantes tipo Y versáteis e filtros tipo cesta que atendem a rigorosos padrões internacionais. Obtenha soluções de filtragem confiáveis ​​da GenTant para se beneficiar de preços competitivos no atacado, fabricação OEM profissional e qualidade 100% testada na fábrica. Convidamos distribuidores e empreiteiros globais a iniciarem compras em massa e experimentarem nossa logística e suporte técnico de classe mundial. Proteja a integridade do seu sistema de tubulação com a tecnologia de filtragem comprovada da GenTant.

Característica e aplicação do produto

A válvula filtrante tipo Y é um componente de proteção vital que apresenta uma tela de malha cilíndrica alojada em uma ramificação diagonal em "Y". Este design permite reter areia, incrustações e detritos com queda de pressão mínima. Sua principal aplicação é em HVAC comercial e linhas de água domésticas, onde é instalado a montante de equipamentos caros, como bombas e medidores, para evitar entupimentos. Seu formato compacto o torna ideal para espaços apertados na construção de salas mecânicas.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de trabalho: Água, óleo, gases não corrosivos e não inflamáveis

Temperatura operacional: -10°C ≤ T ≤ 120°C

A rosca está em conformidade com o padrão ISO 228

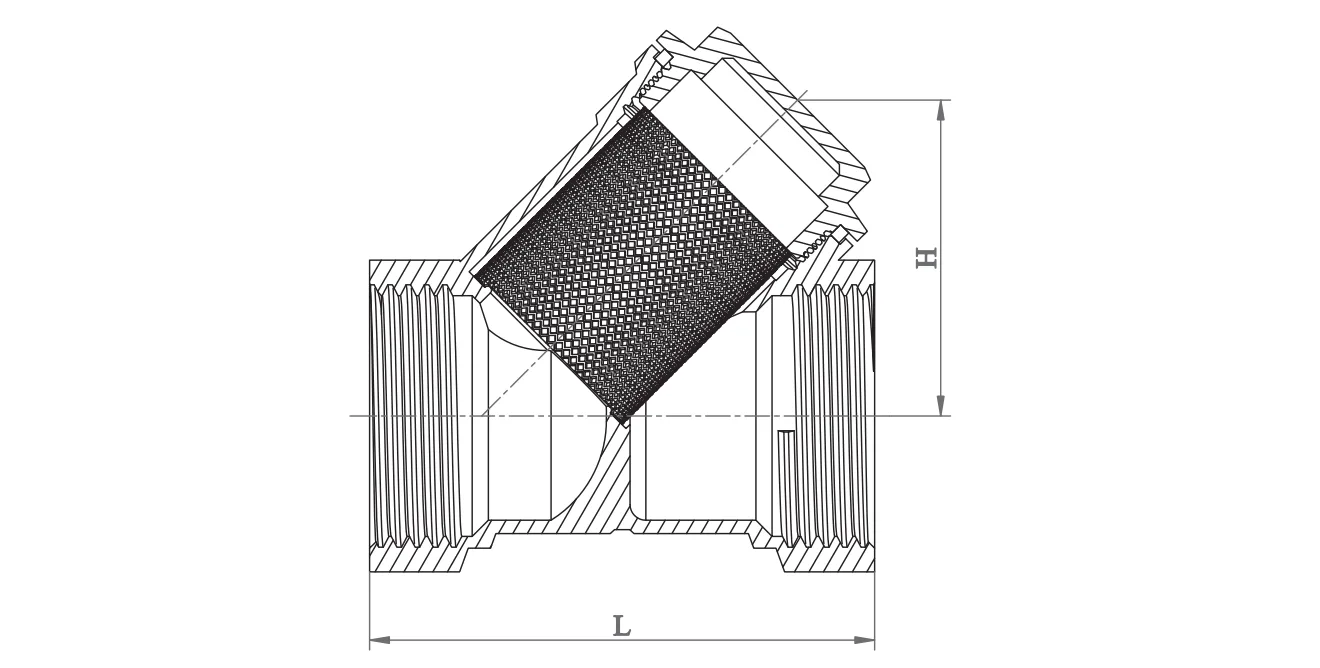

Dimensão do Produto

Diretrizes de instalação

Preparação do sistema: Certifique-se de que a tubulação esteja livre de todos os detritos de construção antes da instalação. Remova as tampas protetoras e verifique se a malha interna está encaixada corretamente.

Fluxo Direcional: Os filtros são unidirecionais. Certifique-se de que a seta no corpo da válvula aponta na direção do fluxo do fluido. Para a válvula de filtro tipo Y, o alojamento da tela deve apontar para baixo para permitir que a gravidade ajude na coleta de detritos.

Ferramentas Corretas: Aplique uma chave somente na extremidade hexagonal mais próxima do tubo que está sendo rosqueado. Não aplique torque no corpo da válvula, pois isso pode causar deformação permanente.

Vedação de rosca: Use fita PTFE ou selante estritamente nas roscas macho do tubo. Não permita que o excesso de selante entre na válvula, pois pode entupir a malha do filtro.

Espaçamento: Certifique-se de que haja espaço suficiente abaixo da tampa do filtro para permitir a remoção e limpeza da tela durante manutenção futura.

Instruções de operação

Função: Estas válvulas são projetadas apenas para filtragem mecânica. São componentes passivos que protegem equipamentos posteriores, como bombas, medidores e trocadores de calor.

Comissionamento inicial: Após a inicialização do sistema, monitore a queda de pressão no filtro. Uma queda significativa indica que a tela coletou detritos iniciais de “inicialização” e requer limpeza imediata.

Limites de pressão: Certifique-se de que as condições operacionais não excedam as classificações de pressão e temperatura estampadas para evitar falhas no invólucro.

Inspeção e Manutenção

Limpeza Regular: Desaparafuse periodicamente a tampa do filtro para remover e limpar a malha de aço inoxidável. A frequência depende dos níveis de sedimentos do fluido.

Inspeção da vedação: Inspecione a junta da tampa ou o anel de vedação sempre que o filtro for aberto. Substitua se houver sinais de desgaste ou achatamento visíveis para evitar vazamentos.

Cuidados com o filtro: Limpe a malha com uma escova macia e água. Não use uma tela danificada ou deformada, pois detritos desviados danificarão os componentes a jusante.

Protocolo de segurança: Nunca tente abrir a tampa do filtro enquanto o sistema estiver sob pressão. Isole a seção e alivie toda a pressão interna antes da manutenção.

Compensação da vedação: Se ocorrer vazamento na tampa, aperte levemente a tampa. Se o vazamento persistir, substitua a junta em vez de apertar demais.
