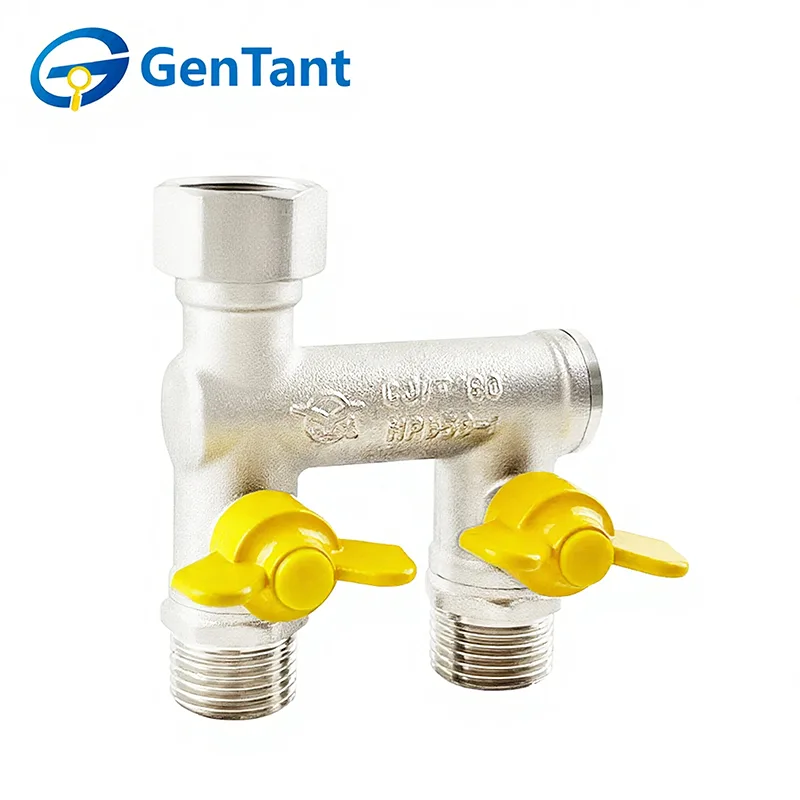

A aplicação e princípio de funcionamento da válvula de gás de três vias.

A Três ViasVálvula de gásé um componente central de controle no sistema de gás, responsável por alternar, dividir ou fundir os caminhos do fluxo de gás. Ao girar ou mover o núcleo da válvula, a direção do fluxo de gás pode ser alterada. Ele opera em dois modos principais: saída dupla de entrada única e saída única de entrada dupla. Possui funções de controle liga-desliga e comutação de caminho. Devido ao seu excelente desempenho de vedação, precisão no controle de temperatura e confiabilidade de segurança, é amplamente utilizado em equipamentos civis, comerciais e industriais baseados em gás e é um componente chave para regular o caminho médio no sistema de gás.

I. Cenários de aplicativos principais

A aplicação principal da válvula de gás de três vias gira em torno da "comutação sob demanda de vias de gás". Concentra-se principalmente em dispositivos de gás que requerem controle preciso da direção do fornecimento de gás e ajuste do fogo/temperatura. O segmento de aplicação civil representa a maior proporção. Em cenários comerciais e industriais, a ênfase é colocada na estabilidade e nos recursos à prova de explosão. As aplicações típicas incluem:

1. Aparelhos civis a gás (o tipo mais popular)

Caldeira mural a gás / forno de aquecimento: O cenário de aplicação principal permite a comutação do fornecimento de gás para o circuito de aquecimento e o circuito de água quente - durante o aquecimento, o gás é fornecido ao permutador de calor principal; quando se prefere água quente, muda rapidamente para o permutador de calor secundário, satisfazendo as necessidades imediatas de aquecimento e de água quente sem necessidade de operação manual.

Aquecedor de água a gás (Água Fria Zero / Modo Dual): É utilizado para alternar entre o circuito de pré-aquecimento de água fria e o circuito normal de abastecimento de água para abastecimento de gás, alcançando a função de água fria zero. Ao mesmo tempo, regula a distribuição de gás dos queimadores principais/secundários para controlar com precisão a temperatura.

Fogão integrado/fogão a gás multifuncional: alterne os caminhos de fornecimento de gás para os módulos de cozimento e cozimento a vapor/assar para atender aos requisitos de uso de modo duplo de cozinhar e cozinhar a vapor/assar, evitando os riscos de segurança do fornecimento simultâneo de gás a vários módulos.

2. Aparelhos comerciais a gás

Vaporizadores a gás comerciais, fogões para cozinhar macarrão e fornos de secagem: ao alternar o fornecimento de gás para diferentes câmaras de aquecimento, permite ajuste de potência em vários níveis e aquecimento de zona, atendendo aos requisitos de uso contínuo e de grande capacidade de cenários comerciais.

Ar condicionado central a gás / Unidade de refrigeração de brometo de lítio: Como componente de comutação para o caminho de fornecimento de gás como fonte de calor, realiza a regulação do fornecimento de gás nos modos de resfriamento/aquecimento e é adequado para os requisitos de HVAC de grandes edifícios.

3. Cenários Industriais e de Distribuição de Gás

Pequenos fornos industriais a gás e fornos de tratamento térmico: Ajuste a proporção de mistura do gás e do ar de combustão ou alterne o fornecimento de gás para diferentes seções de aquecimento para obter um controle preciso da temperatura do processo.

Regulação doméstica / zona de gasodutos: Nos ramais de distribuição de gás de baixa pressão de áreas residenciais e edifícios comerciais, como válvula de comutação do gasoduto, permite o fornecimento de gás baseado em zona e a interrupção local do gás durante a manutenção, sem afetar a distribuição geral.

Geração de energia a gás/pequenas turbinas a gás: auxiliam na regulação do caminho de fornecimento de gás, adaptando-se à demanda variável de gás da unidade durante operações de partida, inatividade e carga total.

II. Estrutura Central e Princípio de Funcionamento

A estrutura da válvula de gás de três vias é centrada em torno do corpo da válvula, núcleo da válvula, mecanismo de acionamento, componente de vedação e interface. De acordo com o método de acionamento, pode ser dividido em tipo elétrico (válvula eletromagnética / acionamento por motor de passo), tipo manual e tipo pneumático. Entre elas, a válvula elétrica de gás de três vias é o modelo principal para equipamentos civis. Seu princípio de funcionamento é o seguinte:

O corpo da válvula está equipado com 1 porta de entrada (IN) e 2 portas de saída (OUT1/OUT2) (ou entrada dupla e saída única). O núcleo da válvula é de uma estrutura do tipo haste giratória/deslizante, que é bem ajustada à junta de vedação para garantir o desempenho da vedação fora da passagem.

O mecanismo de acionamento (motor de passo/válvula solenóide) recebe sinais de controle (como o sinal de controle de temperatura do aquecedor de parede, o sinal de fluxo de água do aquecedor de água) e aciona o núcleo da válvula para girar/mover.

A posição do núcleo da válvula é alterada para conseguir a alternância entre três estados: **Single-Port OUT1, Single-Port OUT2 e Dual-Port (suportado por alguns modelos)**, controlando assim a direção do fluxo e o volume de fornecimento do gás.

O tipo manual é usado principalmente para manutenção industrial e equipamentos simples de gás. O tipo pneumático é adequado para cenários industriais com altos requisitos à prova de explosão. O tipo elétrico, devido à sua capacidade de controle automático, tornou-se o padrão para equipamentos civis de gás inteligente.
