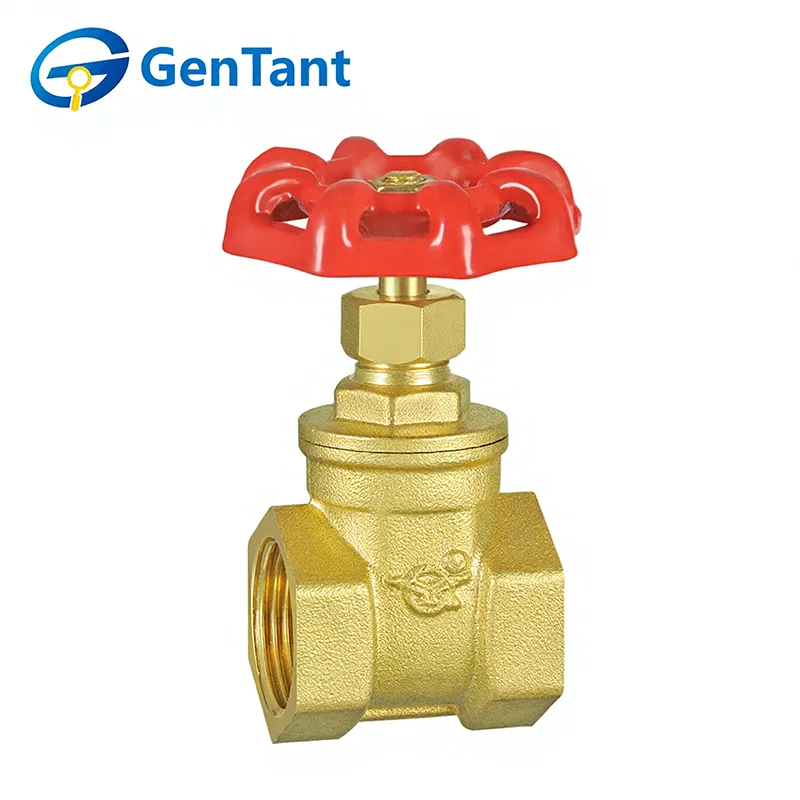

Válvula de gaveta para serviço médio

Uma válvula gaveta para serviço médio é uma válvula de movimento linear versátil e durável projetada para serviço de isolamento confiável em uma ampla variedade de sistemas de manuseio de fluidos. Sua principal função é fornecer um caminho de fluxo completo, desobstruído e em linha reta quando totalmente aberto e um fechamento completo quando totalmente fechado. Isto é conseguido através do levantamento ou abaixamento de uma comporta sólida, ou cunha, perpendicular ao fluxo, o que cria uma vedação hermética contra as sedes da válvula. Projetado para desempenho robusto sem as demandas extremas de pressão e temperatura de aplicações pesadas, é ideal para controle liga/desliga de água, óleo, gás e vapor em ambientes municipais, comerciais e industriais, oferecendo baixa resistência ao fluxo e longa vida útil quando operado corretamente.

Característica e aplicação do produto

Uma válvula gaveta para serviço médio foi projetada para controle liga/desliga confiável em sistemas de tubulação de pressão moderada. Possui um corpo robusto, opções de haste ascendente ou não ascendente e uma porta de vedação hermética para queda mínima de pressão quando totalmente aberta. Adequado para aplicações de água, óleo, gás e vapor de baixa pressão, é amplamente utilizado em sistemas industriais, comerciais e municipais para isolamento, distribuição e controle de processos onde a operação frequente não é necessária.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de Trabalho: Água

Temperatura operacional: -10°C ≤ T ≤ 100°C

A rosca está em conformidade com o padrão ISO 228

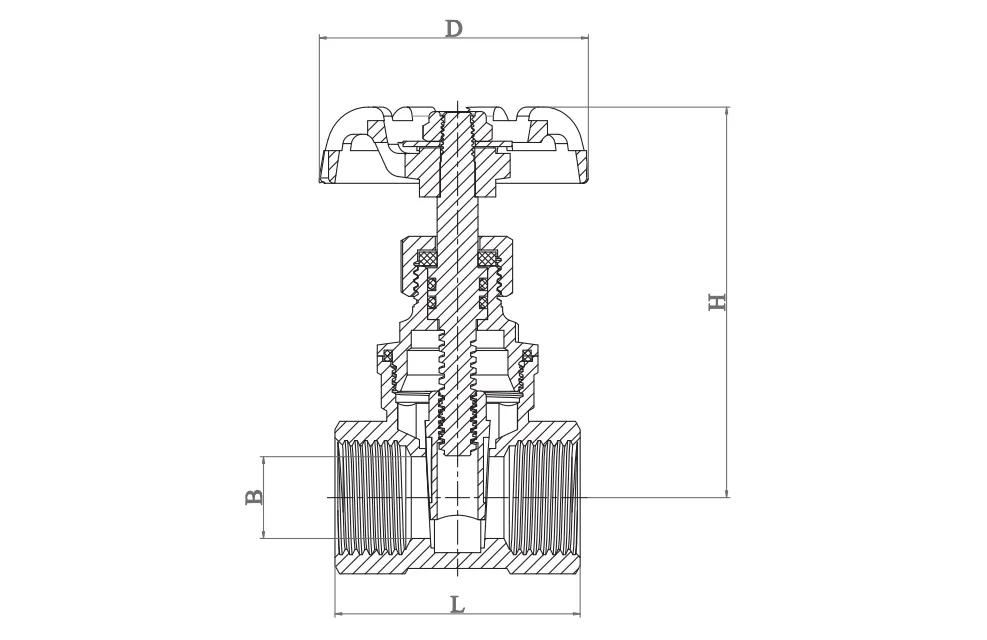

Dimensão do Produto

Diretrizes de instalação

1.Limpe e prepare cuidadosamente o sistema de tubulação antes de instalar a válvula.

2. Antes da instalação, remova todas as tampas protetoras e inspecione as portas da válvula e as superfícies de assentamento para garantir que estejam limpas.

3. Forneça suporte adequado para a válvula para evitar tensão na conexão da tubulação.

4.Confirme se as classificações de pressão e temperatura da válvula são adequadas para as condições de serviço pretendidas.

5. Antes de colocar a válvula de gaveta para serviço médio em serviço, faça um ciclo completo de aberta para fechada para verificar o bom funcionamento.

6.Após a instalação, verifique se a porca da gaxeta está devidamente apertada.

7.Para válvulas gaveta e globo, recomenda-se a instalação com a haste vertical e a alavanca de operação na parte superior.

Instruções de operação

As válvulas gaveta para serviços médios são operadas manualmente. Gire a alça no sentido anti-horário para abrir e no sentido horário para fechar.

Inspeção e Manutenção

1. A inspeção de rotina e a manutenção preventiva geralmente não são necessárias, além do ajuste ocasional da gaxeta da haste e do ciclo periódico da válvula de aberta para fechada.

2.Se ocorrer um vazamento na gaxeta, aperte a porca da gaxeta no sentido horário cerca de um quarto de volta — ou até que o vazamento pare — para aumentar a pressão de vedação na gaxeta da haste. Nunca reembale uma válvula enquanto ela estiver sob pressão do sistema.

3. Ao substituir a haste da válvula, substitua também o material de vedação.

Peças de reposição

Em condições normais de operação, raramente são necessárias peças de reposição. As peças sobressalentes recomendadas para cada tipo de válvula incluem: Manopla, porca da manopla, gaxeta, gaxeta, porca da gaxeta.

Ao solicitar peças, forneça o número da válvula, tamanho, peça necessária e idade aproximada.
