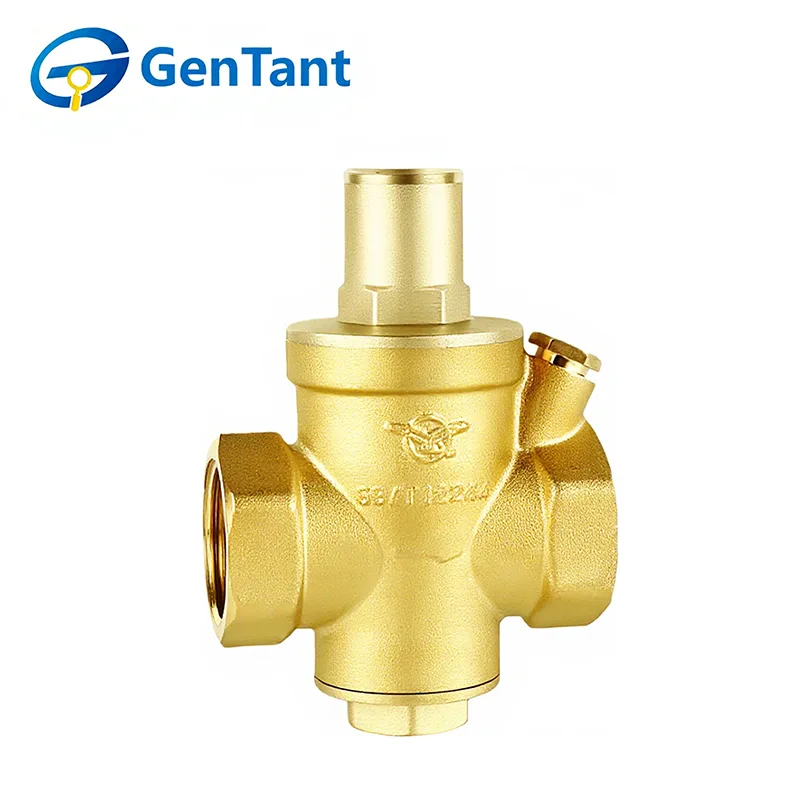

Válvula redutora de pressão para serviço pesado

Nossas válvulas são projetadas para desempenho robusto em aplicações residenciais e comerciais exigentes, protegendo efetivamente tubulações, equipamentos e aparelhos do usuário final contra danos causados ​​por pressão excessiva. Ao garantir uma pressão de saída consistente e controlada, eles melhoram a eficiência do sistema, minimizam o golpe de aríete e prolongam a vida útil geral da instalação.

Se você está procurando uma fábrica que forneça soluções de atacado e serviços totalmente customizados, considere fazer parceria com a GenTant. Combinamos rigoroso controle de qualidade, engenharia inovadora e suporte OEM/ODM flexível para fornecer soluções de gerenciamento de pressão confiáveis ​​e de alta qualidade, adaptadas às necessidades específicas do seu projeto.

Característica e aplicação do produto

Uma válvula redutora de pressão para serviço pesado é um componente vital de controle de fluido que reduz automaticamente a alta pressão de entrada para uma pressão de saída desejada e constante. Funcionalmente, funciona como um dispositivo de estrangulamento variável; ao alterar a área do fluxo, ele gerencia a velocidade do fluxo e a energia cinética para induzir uma perda de pressão controlada. Este mecanismo garante que a pressão a jusante permaneça estável, mesmo com flutuações significativas a montante. Os principais recursos incluem construção robusta (classificação de pressão PN16) e instalação flexível (montagem horizontal ou vertical). Além disso, a nascente reguladora está completamente isolada do fluxo de água, tornando-a adequada para utilização segura em sistemas de água potável.

Parâmetro do produto (especificação)

Tipo de conexão rosqueada

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

Especificação Técnica

Pressão máxima de trabalho permitida (PN): 16 bar

Faixa de regulação de pressão (Ps): 1~6 bar

Configuração de fábrica de pressão de saída: 3 bar

Faixa de temperatura de trabalho: 0 ℃ (sem congelamento) ~ (80 ℃

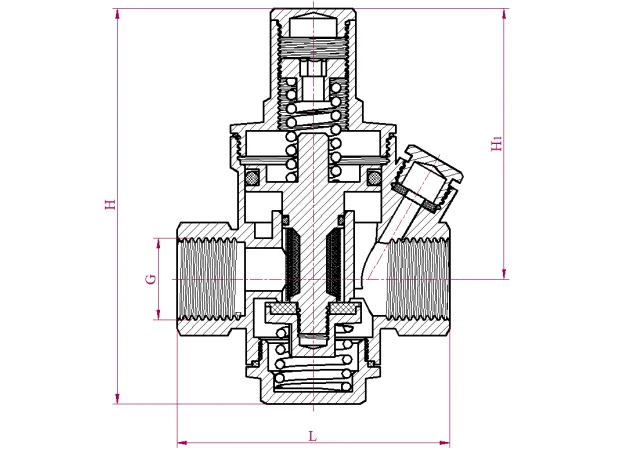

Dimensão do Produto

Estrutura do produto e princípio de funcionamento

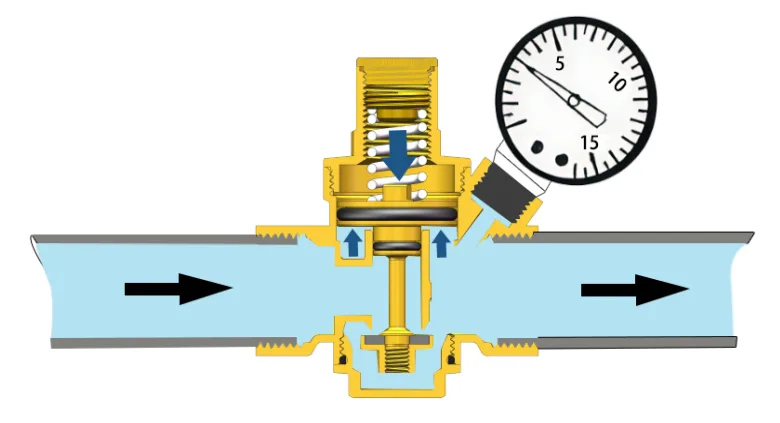

Princípio de funcionamento

A função principal da válvula redutora de pressão para serviço pesado GenTant é a modulação precisa de altas pressões de entrada para uma pressão de saída estabilizada e calibrada, protegendo assim a integridade dos sistemas de fluidos domésticos e industriais subsequentes contra eventos de surto ou condições de sobrepressão localizada.

Mecanisticamente, o dispositivo estabelece um equilíbrio hidráulico equilibrando duas forças primárias: a força estática exercida por uma mola pré-tensionada, que inclina a válvula para uma posição aberta, contra a força de fechamento dinâmica gerada pela pressão do fluido a montante agindo sobre o pistão interno. Esse equilíbrio contínuo e autoatuante mantém efetivamente um estado de pressão consistente e reduzido a jusante, otimizando o fornecimento de fluido e a proteção do sistema.

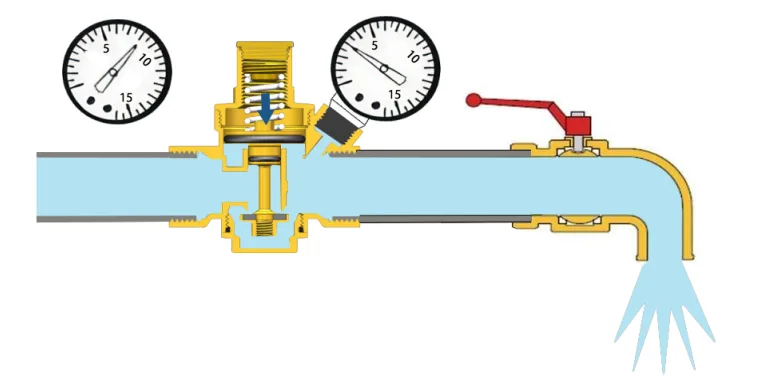

Status operacional durante o consumo de água

Quando a torneira de água é aberta, a força exercida pela mola interna ultrapassa a pressão hidráulica ascendente que atua sobre a superfície inferior do pistão. Consequentemente, o pistão translada para baixo, abrindo assim a passagem do fluxo de fluido. À medida que torneiras adicionais a jusante são ativadas, a contrapressão abaixo do pistão diminui, resultando em um aumento proporcional na vazão volumétrica através da válvula redutora de pressão.

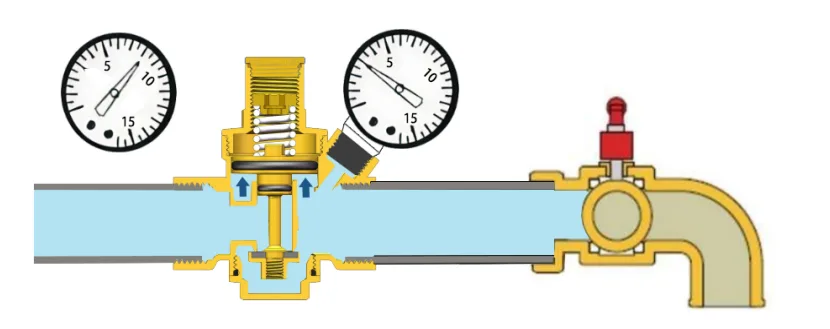

Status operacional durante fluxo zero

Após o fechamento de uma torneira a jusante, a pressão hidráulica dentro do circuito a jusante aumenta. Esta pressão aumentada impulsiona o pistão interno para cima, vedando eficazmente a passagem do fluido e estabilizando a pressão a jusante no seu ponto de ajuste predefinido. O fechamento instantâneo da válvula redutora de pressão é obtido quando a força hidráulica ascendente que atua no pistão excede a força contrária exercida pelo mecanismo de mola interno.

Instruções de instalação e operação

4.1 Antes de instalar a válvula redutora de pressão para serviço pesado GenTant, é recomendado purgar o ar e a sujeira do sistema de tubulação.

4.2 Verifique a direção do fluxo de água (indicada por uma seta no corpo da válvula).

4.3 A válvula redutora de pressão pode ser instalada tanto em trechos de tubulação verticais quanto horizontais (é proibida a instalação invertida).

4.4 A válvula não deve ser instalada em locais onde possa ocorrer congelamento, como ao ar livre, pois o congelamento danificará a unidade.

4.5 A válvula redutora de pressão deve ser instalada em local de fácil acesso para ajuste e leitura da pressão. A instalação dentro de eixos de tubos não é recomendada devido ao potencial congelamento.

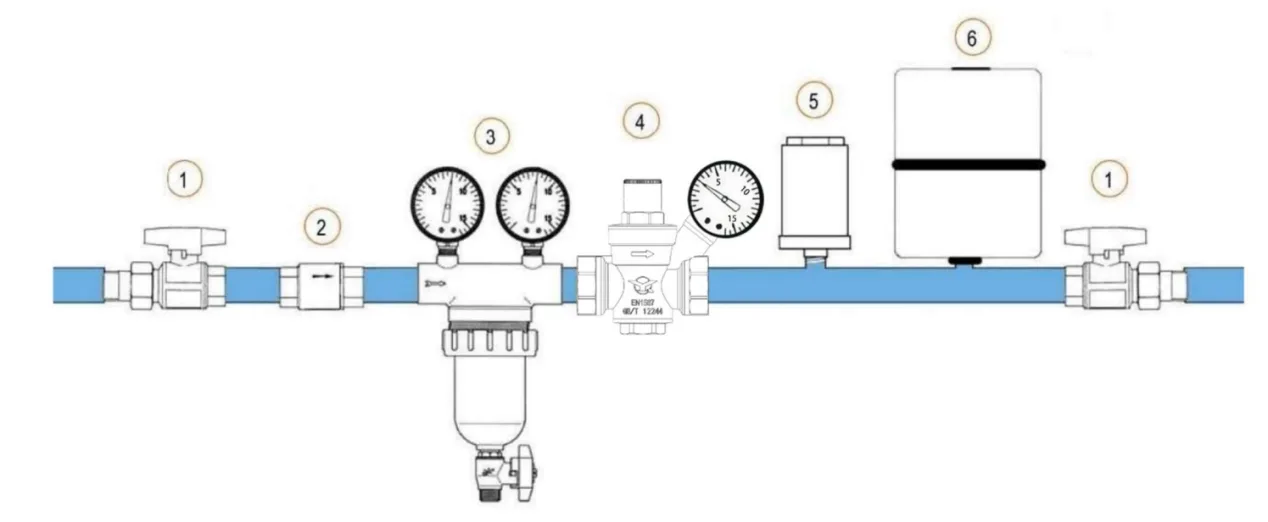

4.6 O fenômeno do “golpe de aríete” é a principal causa de falha da válvula redutora de pressão. Os métodos de instalação ilustrados na figura abaixo são recomendados, pois otimizam a operação de todos os equipamentos posteriores e facilitam as tarefas de manutenção.

① Válvula de corte: Instalada a montante e a jusante da válvula redutora de pressão para facilitar as operações de manutenção de diversos equipamentos.

② Válvula de retenção: Evita o refluxo.

③ Filtro: Filtra impurezas no tubo de alimentação principal para evitar incrustações em todos os equipamentos a jusante e manter seu desempenho.

④ Válvula redutora de pressão dinâmica estável tipo pistão.

⑤ Supressor de golpe de aríete: Evita flutuações na tubulação quando o abastecimento de água é restaurado após uma interrupção, o que pode danificar todos os equipamentos a jusante.

⑥ Vaso de expansão: Utilizado em sistemas de água quente e armazenamento de água quente onde a pressão pode aumentar devido ao calor do fluido, agindo para absorver a sobrepressão.

regulação de pressão

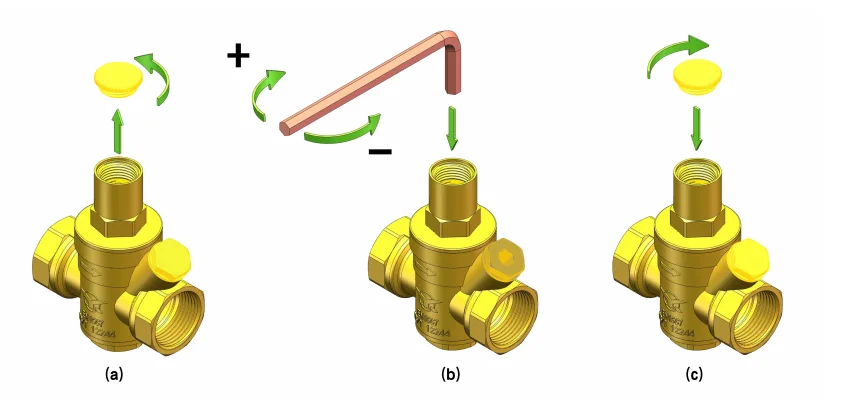

A pressão de saída da válvula redutora de pressão é predefinida de fábrica para 3 bar; a pressão a jusante pode ser ajustada usando os seguintes métodos:

1.Feche a válvula de corte atrás da válvula redutora de pressão

2. Desparafuse a tampa de plástico no sentido anti-horário

3.Insira uma chave Allen na tampa de ajuste da válvula redutora de pressão para ajustar: gire no sentido horário para aumentar a pressão a jusante, gire no sentido anti-horário para diminuir a pressão a jusante (Figura b)

4. O valor de pressão exibido no manômetro da válvula redutora de pressão é a pressão a jusante ajustada

5. Após a conclusão do ajuste, aperte a tampa plástica no sentido horário

Para evitar a ocorrência de ruídos ou fenômenos de cavitação, recomenda-se manter uma relação de redução da pressão de entrada e saída inferior a 2,5. Por exemplo, se a pressão de saída necessária for 4 bar, a pressão de entrada não deverá exceder 10 bar. Se necessário, considere a instalação de válvulas redutoras de pressão adicionais em série para obter a redução de pressão desejada em etapas.

Solução de problemas

① As válvulas redutoras de pressão instaladas em tubulações de água quente ou sistemas de armazenamento de água quente sofrerão um aumento na pressão a jusante. Isso ocorre porque o aquecimento da água aumenta a pressão e, quando não há consumo de água, a válvula redutora de pressão fica no estado fechado, evitando que a pressão acumulada seja “liberada”.

Solução: Instale um vaso de expansão entre a entrada de água quente e a válvula redutora de pressão para absorver o aumento de pressão.

② Pressão a jusante inconsistente com o valor de pressão definido. Em áreas com má qualidade da água, as impurezas que fluem através da válvula redutora de pressão podem facilmente acumular-se entre a sede da válvula e o pistão, impedindo que a válvula feche completamente. Isto permite que a pressão a montante penetre no lado a jusante, aumentando assim a pressão a jusante.

Solução: Instalar um filtro a montante da válvula redutora de pressão e realizar limpezas regulares.
