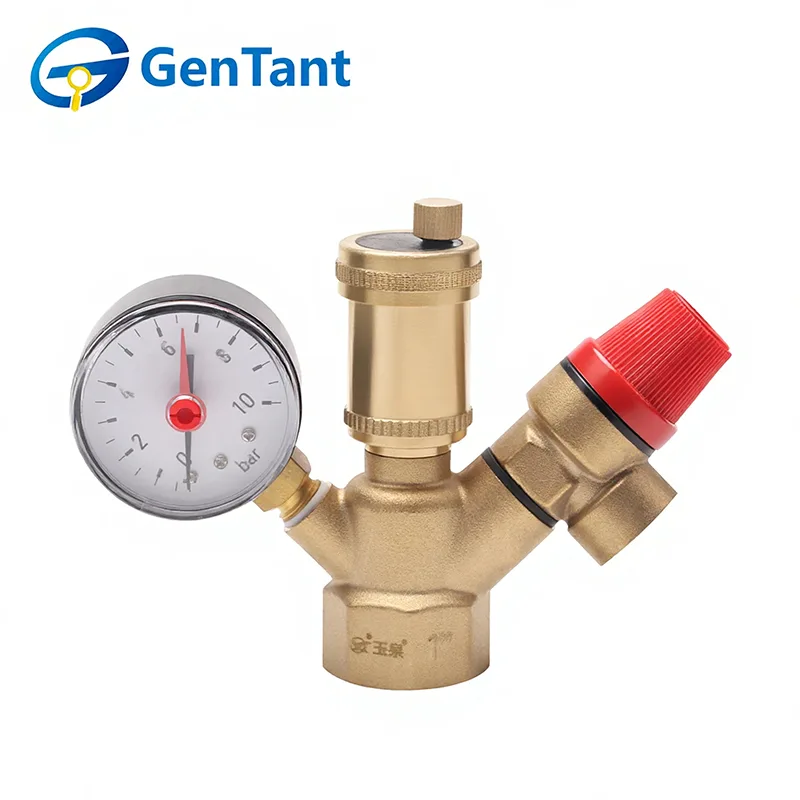

Grupo de segurança de caldeiras

Um Grupo de Segurança de Caldeiras é um conjunto integrado e crítico projetado para fornecer proteção abrangente e controle operacional para sistemas de caldeiras de água quente. Sua função principal combina três mecanismos de segurança essenciais: uma válvula de alívio de pressão para liberar automaticamente o excesso de pressão e evitar a sobrepressurização catastrófica; um manômetro para monitoramento visual em tempo real da pressão do sistema; e uma válvula combinada exclusiva que integra funções adicionais como regulação de fluxo, válvula de retenção ou recursos de válvula de enchimento para manter níveis seguros de água e evitar refluxo. Esta unidade integrada garante a segurança do sistema, a estabilidade operacional e a conformidade com códigos de aquecimento rigorosos, protegendo contra danos e condições perigosas em instalações de caldeiras comerciais e residenciais.

Característica e aplicação do produto

Um Boiler Safety Group 1 é um conjunto de proteção integrado para sistemas autónomos de aquecimento e água quente sanitária (AQS) (até 10 bar). Ele combina três funções críticas em um corpo de latão para garantir estabilidade operacional.

Proteção de pressão: Uma válvula de segurança integrada descarrega água automaticamente se a pressão exceder o limite definido, evitando a ruptura do tanque ou da tubulação.

Remoção de ar: Uma ventilação automática sangra gases continuamente, evitando "bloqueios de ar", ruído e corrosão interna.

Monitoramento: Um manômetro integrado fornece rastreamento visual em tempo real da pressão do sistema.

Utilizado em sistemas de aquecimento em circuito fechado e AQS, protege caldeiras e esquentadores indiretos da expansão térmica. É essencial para manter a segurança em residências particulares com fontes independentes de calor a gás, elétrico ou combustível sólido.

Parâmetro do produto (especificação)

Especificação Técnica

Pressão nominal, MPa: 1,0

Pressão de teste, MPa: 1,5

Temperatura operacional na tubulação: até +120 °C

Tamanho da conexão, polegada: 1

Pressão de ajuste da válvula de segurança, bar: 3,0

Pressão média operacional mínima, bar: 0,05

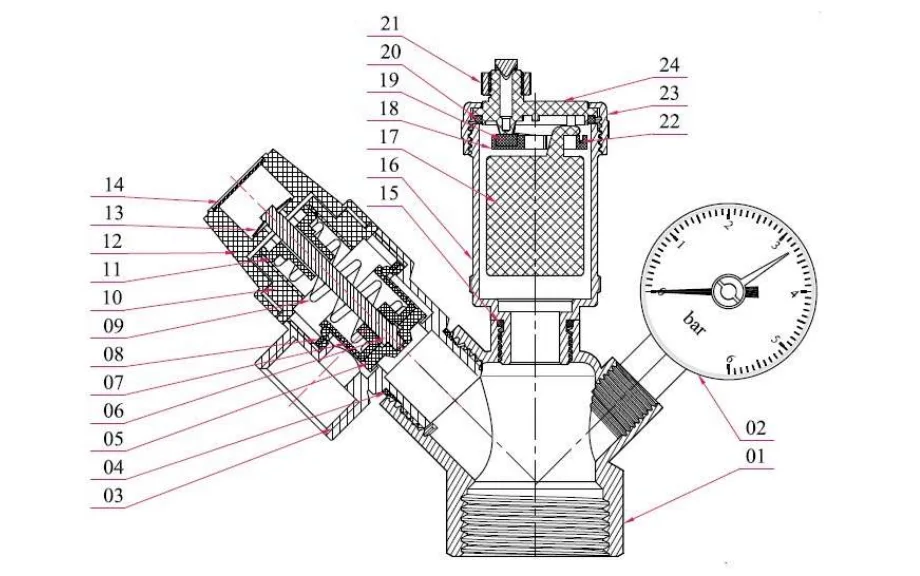

Composição de Materiais

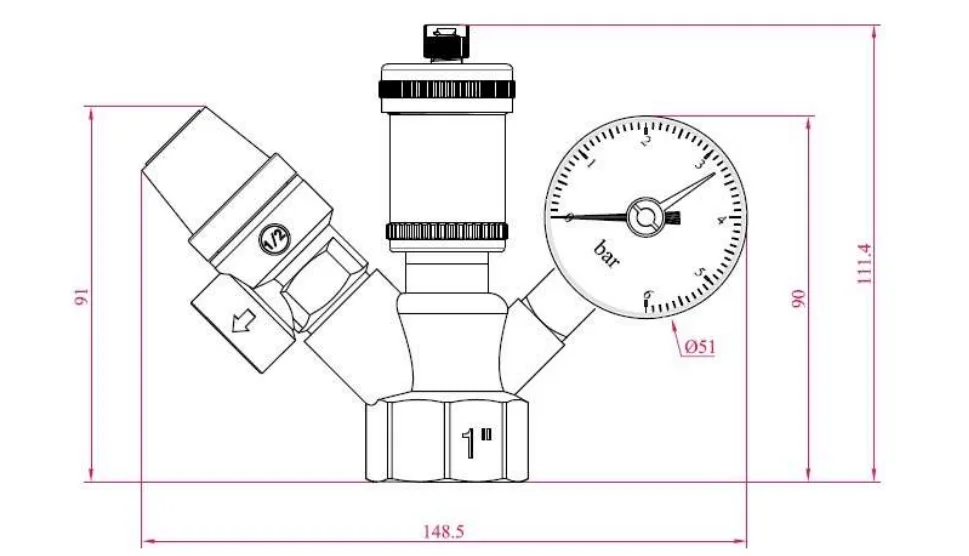

Dimensão do Produto

Princípio de funcionamento

O Boiler Safety Group 1 funciona como um “watchdog” automatizado para o seu sistema de aquecimento. Após o comissionamento, a ventilação automática começa imediatamente a purgar os gases presos para garantir uma circulação eficiente e evitar a corrosão.

Durante a operação normal, o manômetro fornece diagnósticos constantes: leituras baixas sugerem vazamento ou falha no tanque de expansão, enquanto leituras altas alertam sobre superaquecimento ou geração de vapor. Em caso de emergência, se a pressão atingir o limite de 3 bar, a válvula de segurança é acionada instantaneamente, descarregando o excesso de fluido para evitar uma ruptura catastrófica da tubulação ou da caldeira.

Instruções de instalação e operação

Localização: Instalar o Grupo de Segurança da Caldeira 1 diretamente na saída do gerador de calor ou caldeira.

Caminho Livre: Certifique-se de que não haja válvulas de corte instaladas na tubulação entre o Grupo de Segurança e a unidade protegida.

Orientação: Monte a unidade de forma que a ventilação e a válvula de segurança fiquem perfeitamente verticais. Posicione o manômetro de forma que fique facilmente visível para o operador.

Verificação pré-instalação: Antes da instalação ou qualquer remoção, verifique se o sistema de tubulação está totalmente despressurizado.

Requisitos de operação e segurança

Limites de operação: Opere o Grupo de Segurança somente dentro das faixas especificadas de temperatura e pressão (máx. 1,0 MPa / 10 bar), conforme indicado neste manual.

Manutenção preventiva: Para evitar que o carretel da válvula de segurança emperre, teste manualmente a válvula pelo menos uma vez por mês. Execute este teste girando a alavanca da válvula no sentido horário até ouvir um clique distinto.

Mandato de Segurança: Nunca use o Grupo de Segurança em sistemas que excedam sua pressão máxima nominal de 1,0 MPa.
