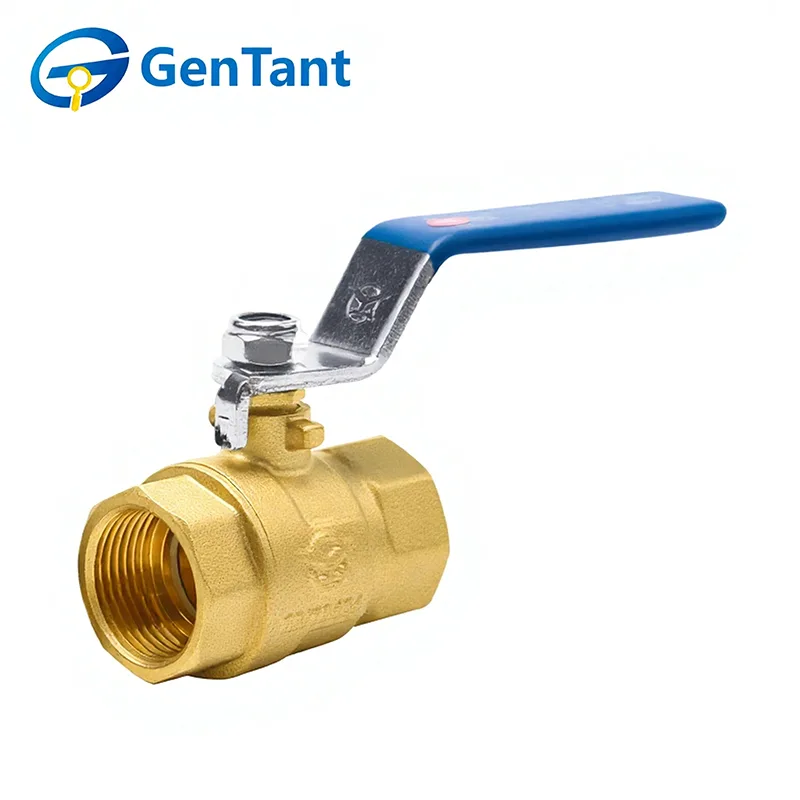

Válvula de esfera de cobre

Uma válvula esférica de cobre é uma válvula de um quarto de volta durável e eficiente, projetada principalmente para uso em água potável, aquecimento, gás e outros sistemas de fluidos não corrosivos. Sua função é fornecer um método confiável para abrir, fechar ou isolar o fluxo dentro de um pipeline. Isto é conseguido girando uma bola esférica com um orifício passante de 90 graus; quando alinhado com o tubo, permite o fluxo total e desobstruído e, quando perpendicular, cria uma vedação hermética para interromper completamente o fluxo. Fabricada em latão ou bronze (ligas de cobre), a válvula oferece excelente resistência à corrosão, boa condutividade térmica e é facilmente instalada por meio de solda ou conexões roscadas, tornando-a um padrão para encanamentos residenciais, comerciais e industriais leves.

Aplicação do produto

As válvulas esfera de cobre são valorizadas por sua excepcional resistência à corrosão e propriedades antimicrobianas, tornando-as uma escolha premium para sistemas residenciais de água potável. Sua principal característica é um corpo de cobre durável e sem chumbo que garante higiene e integridade estrutural a longo prazo. Essas válvulas são amplamente aplicadas em encanamentos domésticos, aquecedores de água quente e sistemas HVAC. Sua operação confiável de um quarto de volta e compatibilidade com tubulações de cobre os tornam os favoritos para projetos de construção de alto padrão.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de trabalho: Água, óleo, gases não corrosivos e não inflamáveis

Temperatura operacional: -10°C ≤ T ≤ 120°C

A rosca está em conformidade com o padrão ISO 228

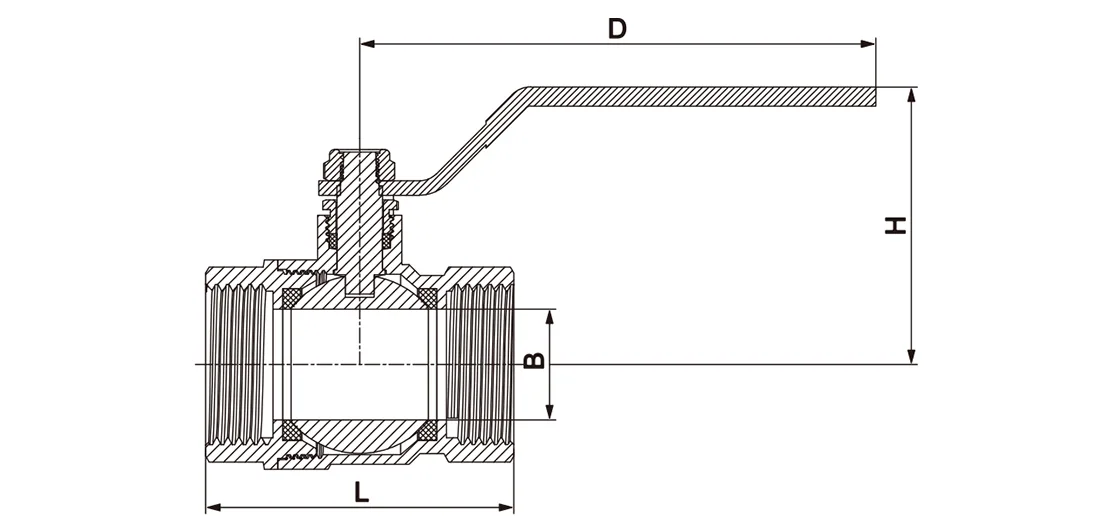

Dimensão do Produto

Características e vantagens do produto

As válvulas esfera de cobre GenTant são projetadas para fechamento rápido e ativação de fluxo confiável.

Material Premium: Construído em latão HPb59-1 de alta qualidade (Padrão Nacional).

Fluxo ideal: Oferece a menor resistência de fluxo possível (efetivamente zero).

Alto Desempenho: Capaz de suportar altos diferenciais de pressão durante o fechamento.

Operação Rápida: Alguns modelos apresentam velocidades de abertura/fechamento de 0,05s a 0,1s, ideais para sistemas automatizados.

Design Compacto: Leve e economiza espaço para fácil integração em diversas redes de tubulação.

Diretrizes de instalação

Para garantir o desempenho a longo prazo e evitar danos estruturais, a instalação deve ser realizada por profissionais qualificados.

Preparação: Certifique-se de que o sistema de tubulação esteja limpo. Remova as tampas protetoras e inspecione as portas em busca de detritos.

Alinhamento: Confirme se os tubos de ligação estão perfeitamente alinhados. O desalinhamento excessivo cria tensão de instalação que pode danificar a válvula.

Ferramentas corretas: Use uma chave inglesa ou pinça para tubos com torque apropriado na parte hexagonal ou octogonal da válvula mais próxima da rosca que está sendo apertada. Nunca aplique força na extremidade oposta, pois isso pode deformar o corpo.

Vedação de rosca: Use selante PTFE somente nas roscas do tubo. Siga os padrões ISO 228 para comprimento de rosca; não aperte demais, pois "chegar ao fundo" da rosca pode danificar as superfícies de vedação internas.

Suporte do sistema: Forneça suporte adequado para evitar que o peso da tubulação force a válvula.

Verificação pré-serviço: Verifique se as classificações de pressão e temperatura correspondem ao sistema e faça um ciclo completo da válvula (Aberta/Fechada) uma vez antes do comissionamento.

Instruções de operação

Função: As válvulas esfera de cobre destinam-se apenas para serviço liga/desliga. Devem ser mantidos totalmente abertos ou totalmente fechados e não devem ser utilizados para estrangulamento (regulação de fluxo).

Mecanismo: Estas são válvulas bidirecionais. A posição da alça indica a direção do fluxo.

Prevenção de golpe de aríete: Não feche a válvula muito abruptamente para evitar efeitos de "golpe de aríete" (picos repentinos de pressão).

Uso da alça: Use apenas a alça fornecida de fábrica. Nunca utilize extensões para aumentar a alavancagem, pois o torque excessivo danificará os componentes internos.

Inspeção e Manutenção

Cuidados Gerais: A manutenção regular normalmente é desnecessária além das verificações ocasionais do ciclo e da vedação da haste.

Filtração: É altamente recomendável instalar um filtro na entrada do sistema para proteger a vedação interna da válvula.

Controle de vazamento: Se ocorrer um vazamento na haste, aperte a porca da gaxeta no sentido horário em 1/4 de volta. A gaxeta de PTFE foi projetada para compensação.

Aviso de segurança: Nunca tente reembalar ou desmontar uma válvula enquanto o sistema estiver pressurizado. Sempre alivie a pressão primeiro.

Sem desmontagem: Não recomendamos a desmontagem de válvulas de duas peças para substituição de peças, pois isso geralmente compromete a integridade do corpo/arremate.
