Válvula de controle de pressão diferencial

Projetadas para precisão e durabilidade, as válvulas GenTant são fáceis de integrar, tornando-as a escolha preferida de engenheiros e gerentes de projeto em todo o mundo. Temos o compromisso de fornecer serviços excepcionais e soluções customizadas, oferecendo produtos de alta qualidade a preços razoáveis ​​para atacadistas. Convidamos você a solicitar documentação técnica, explorar nossa diversificada linha de produtos e consultar nossa equipe para atender às necessidades do seu projeto. Faça parceria com a GenTant para melhorar o desempenho e a longevidade do seu sistema.

Característica e aplicação do produto

A válvula de controle de pressão diferencial foi projetada para sistemas hidrônicos de circuito fechado para manter automaticamente uma pressão diferencial constante entre as linhas de fornecimento e retorno. Ao responder proporcionalmente às variações do fluxo, estabiliza a pressão do sistema, evita a velocidade excessiva do fluxo e elimina efetivamente o ruído da tubulação. A válvula funciona em combinação com uma válvula de balanceamento estático através de tubos de impulso de cobre, garantindo regulação precisa do fluxo e equilíbrio de pressão. Sua construção robusta com classificação de pressão PN16 garante confiabilidade a longo prazo. A válvula suporta orientações de instalação flexíveis, oferece memória de set-point e permite isolamento parcial sem perturbar outros componentes do sistema, garantindo eficiência energética e melhor conforto térmico.

As válvulas de controle de pressão diferencial são amplamente utilizadas em sistemas HVAC de fluxo variável, como redes de circulação de água gelada e água quente. Eles são ideais para aplicações que envolvem válvulas de controle termostático, unidades fan coil e ramais terminais onde ocorrem mudanças freqüentes de vazão. Ao manter uma pressão diferencial estável entre as ramificações, a válvula melhora a estabilidade do sistema, reduz o tempo de comissionamento e garante uma operação silenciosa e eficiente em edifícios comerciais, complexos residenciais, hospitais e instalações industriais.

Seus principais casos de uso incluem:

Sistemas de Aquecimento Distrital e Riser: Utilizados para estabilizar a pressão em diferentes zonas ou risers verticais em edifícios de grande escala, evitando flutuações de fluxo causadas pela abertura ou fechamento de outras ramificações.

Sistemas de caldeira de condensação: Protege a caldeira mantendo as condições de pressão necessárias para otimizar a eficiência de condensação e garantir uma vazão estável através do trocador de calor.

Sistemas Combinados de Calor e Energia (CHP): Regulam a pressão entre as linhas de alimentação e retorno para garantir que a unidade de cogeração opere dentro de seus parâmetros hidráulicos ideais, evitando transbordamento ou pressão insuficiente.

Parâmetro do produto (especificação)

Faixa de temperatura: -5 a 110°C

Pressão máxima de trabalho: 16 bar

Pressão Diferencial Máxima: 2 bar

Pressão diferencial máxima através do diafragma: 6 bar

Faixa de configuração: 5–30 kPa (50–300 mbar)

Precisão: ±15%

Tubo de impulso de cobre: ​​1/8" × 1/8" × 1m (com adaptador/bucha de 1/4")

Tipo de conexão rosqueada

DN15(1/2＂),DN20(3/4＂),DN25(1＂)

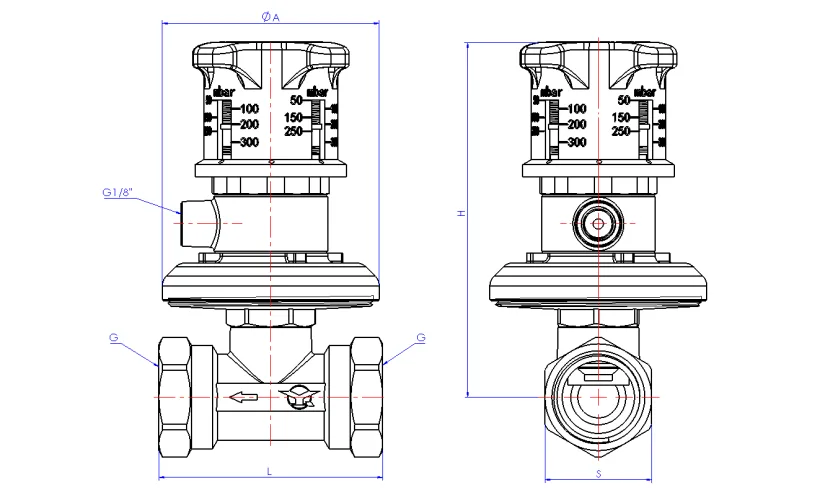

Dimensão do produto

Diretrizes de operação

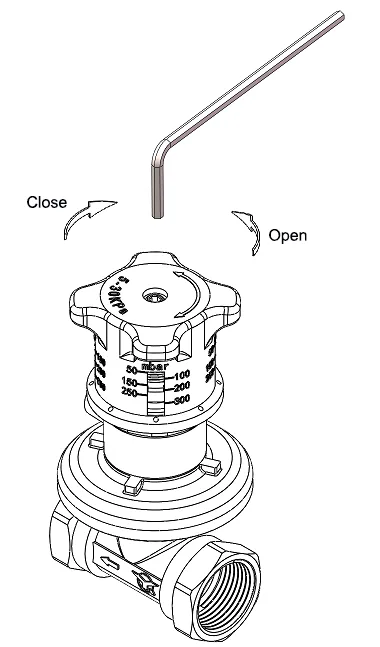

Operação de fechamento de válvula

Usando uma chave Allen de 3 mm (chave sextavada), insira-a no soquete sextavado no centro do volante. Gire no sentido horário para mover o bujão da válvula interna e fechar o canal de fluxo.

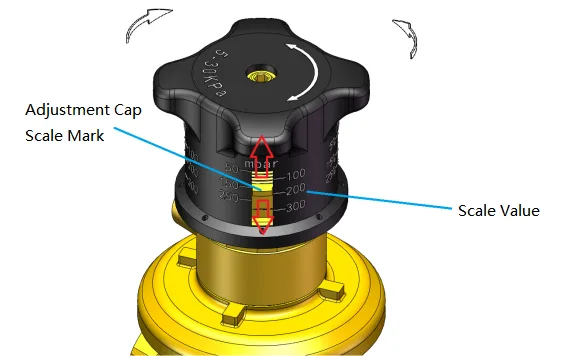

Operação de ajuste de pressão diferencial

Gire o volante de ajuste manualmente para mover a tampa de ajuste interna para cima ou para baixo. Alinhe a tampa com o valor desejado da escala no volante; os valores da escala são calibrados em mbar.
