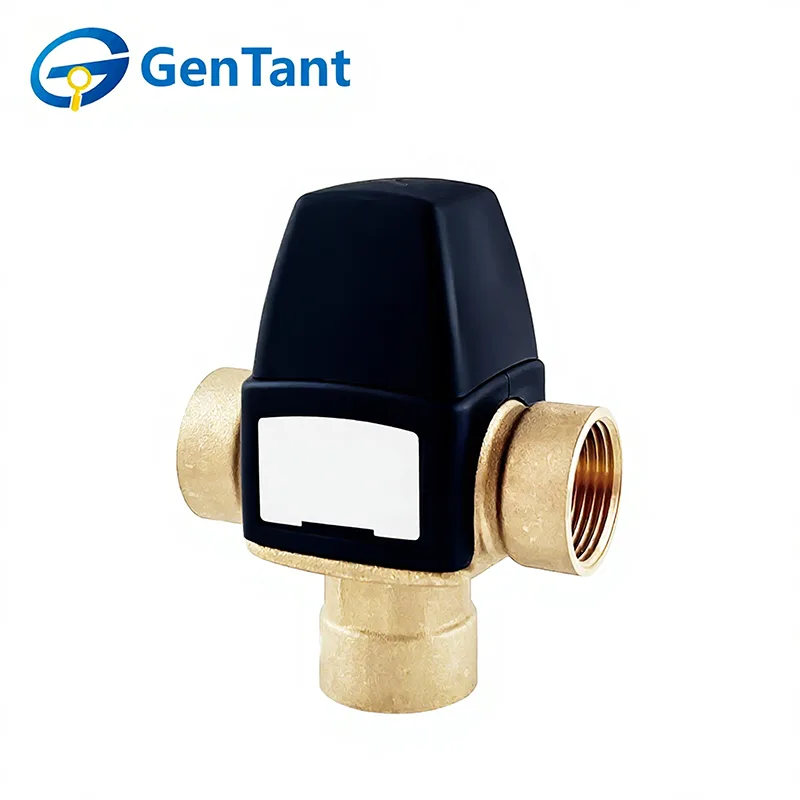

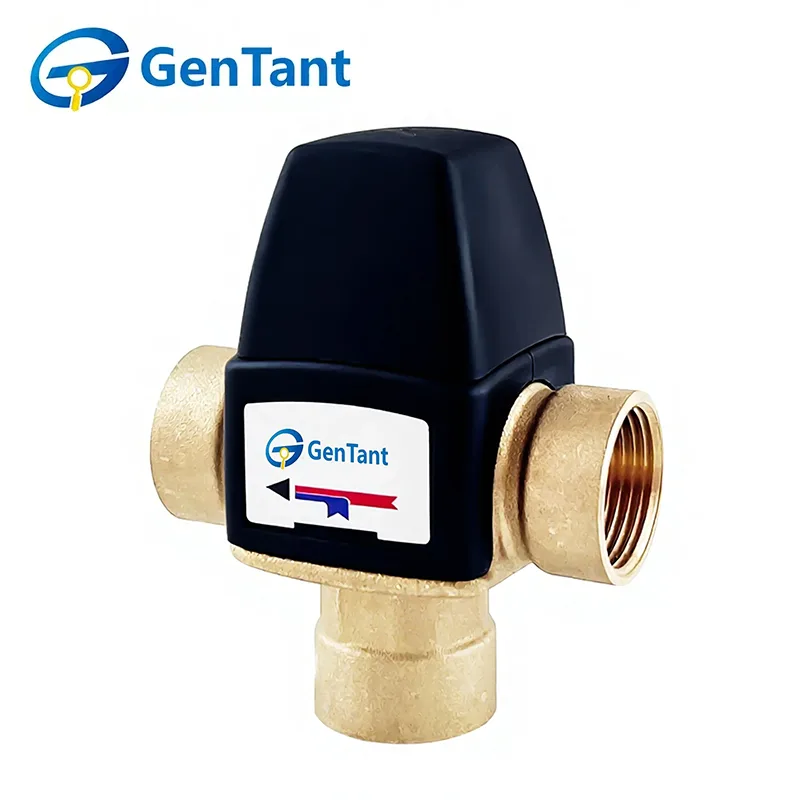

Válvula misturadora termostática com saída lateral de água
As válvulas misturadoras termostáticas (TMVs) são dispositivos de segurança críticos projetados para fornecer água misturada a uma temperatura estável e predefinida, evitando queimaduras e choque térmico. Como fabricante profissional de válvula de mistura termostática com saída lateral de água, a GenTant aproveita seu avançado laboratório de pesquisa e desenvolvimento e testes para garantir a excelência do produto e impulsionar a inovação. Utilizando equipamentos de precisão, verificamos rigorosamente o desempenho de cada válvula, garantindo confiabilidade a longo prazo e segurança consistente. Nosso compromisso com a engenharia meticulosa e o desenvolvimento contínuo nos permite criar a próxima geração de soluções de válvulas inteligentes e duráveis. Fornecemos TMVs de alta qualidade que oferecem controle de temperatura superior, maior segurança do usuário e desempenho robusto para aplicações residenciais e comerciais.
Característica e aplicação do produto
1.1. A válvula misturadora termostática GenTant com saída lateral de água foi projetada para manter uma determinada temperatura do líquido em sistemas de água quente sanitária (AQS) e sistemas de aquecimento de piso.
1.2. As misturadoras termostáticas estão equipadas com um sistema de segurança contra queimaduras com água a ferver (a válvula interrompe o fluxo do líquido misturado se não houver abastecimento de água fria).
1.3. A temperatura constante da água misturada é regulada pelo botão de ajuste da válvula dentro da faixa de temperatura estabelecida.
especificações técnicas
|
NÃO |
Característica |
Valor |
|
1 |
Temperatura máxima do fluido de trabalho, °С |
95 |
|
2 |
Pressão máxima de trabalho, bar |
10 |
|
3 |
Pressão diferencial máxima, bar |
2 |
|
4 |
Precisão, °С |
±2 |
|
5 |
Faixa de temperatura, °С |
30-65 |
|
6 |
Meio de trabalho |
Água, solução aquosa de glicóis com concentração de até 40% |
|
7 |
Pressão de trabalho recomendada, bar |
1-5 |
|
8 |
Diâmetro nominal, mm |
15-20 |
|
9 |
Vazão nominal, m³/h |
1,8 -2,0 |

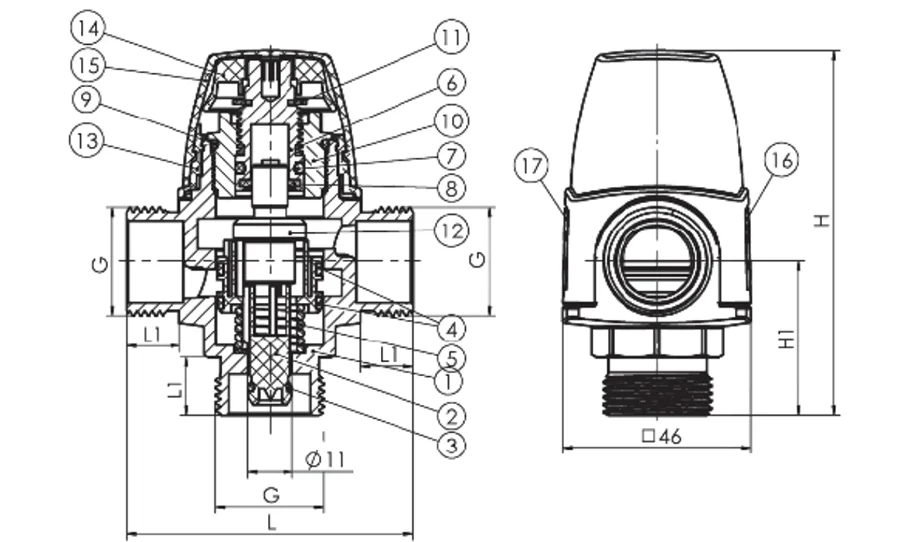

Design de produto e materiais
Válvula misturadora termostática com saída lateral de água (Rosca Fêmea)
|
№ |
Nome do item |
Quantidade, peças |
Material |
|
1 |
Corpo da válvula |
1 |
CW617N |
|
2 |
Pistão |
1 |
PPS |
|
3 |
Anel de vedação |
1 |
EPDM |
|
4 |
Anel de vedação |
1 |
EPDM |
|
5 |
Primavera |
1 |
S304-WPB |
|
6 |
Haste da válvula |
1 |
CW617N |
|
7 |
Anel de vedação |
1 |
EPDM |
|
8 |
Junta |
1 |
EPDM |
|
9 |
Anel de vedação |
1 |
EPDM |
|
10 |
Assento de válvula |
1 |
CW617N |
|
11 |
Anel de retenção |
1 |
S304 |
|
12 |
Termoelemento |
1 |
H62+CW617N+S304 |
|
13 |
Carcaça da válvula |
1 |
NYLON |
|
14 |
Botão de ajuste |
1 |
NYLON |
|
15 |
Tampa protetora |
1 |
NYLON |
|
16 |
Adesivo |
1 |
- |
|
17 |
Adesivo |
1 |
- |
Dimensões
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Peso, g |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |
Válvula misturadora termostática com saída lateral de água (rosca macho)
|
№ |
Nome do item |
Quantidade, peças |
Material |
|
1 |
Corpo da válvula |
1 |
CW617N |
|
2 |
Pistão |
1 |
PPS |
|
3 |
Anel de vedação |
1 |
EPDM |
|
4 |
Anel de vedação |
1 |
EPDM |
|
5 |
Primavera |
1 |
S304-WPB |
|
6 |
Haste da válvula |
1 |
CW617N |
|
7 |
Anel de vedação |
1 |
EPDM |
|
8 |
Junta |
1 |
EPDM |
|
9 |
Anel de vedação |
1 |
EPDM |
|
10 |
Assento de válvula |
1 |
CW617N |
|
11 |
Anel de retenção |
1 |
S304 |
|
12 |
Termoelemento |
1 |
H62+CW617N+S304 |
|
13 |
Carcaça da válvula |
1 |
NYLON |
|
14 |
Botão de ajuste |
1 |
NYLON |
|
15 |
Tampa protetora |
1 |
NYLON |
|
16 |
Adesivo |
1 |
- |
|
17 |
Adesivo |
1 |
- |
Dimensões
|
DN |
G |
OA/DA |
L |
L1 |
L2 |
H |
H1 |
Peso, g |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
Instruções de instalação e operação
3.1. Para garantir o correto funcionamento da Válvula Misturadora Termostática Com Saída Lateral de Água, é necessário certificar-se de que não haja contaminantes na tubulação antes da instalação. Recomenda-se instalar um filtro na entrada do sistema.
3.2. O corpo do misturador indica (ver figura abaixo):
entrada de água quente de cor vermelha;
entrada de água fria com cor azul;
saída de água mista com vermelho-azul.

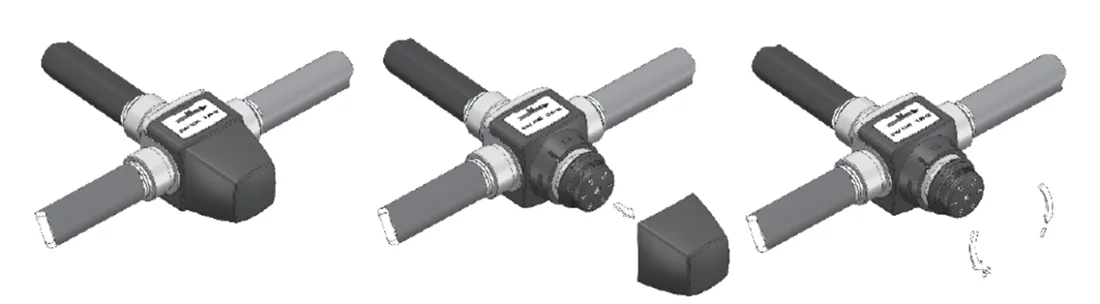

3.3. A temperatura da água à saída da misturadora termostática é regulada através do botão de regulação de acordo com a tabela abaixo.
|
Posição da alça |
Temperatura de mistura, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Não é permitido o uso de chaves de alavanca durante a instalação da válvula.
3.5. As conexões roscadas devem ser feitas usando FUM (material de vedação fluoroplástico) ou rosca de poliamida para encanamento como material de vedação.
3.6. Ao instalar a válvula, não exceda os valores de torque especificados na tabela:
|
Rosca, polegada |
Torque máximo (rosca), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

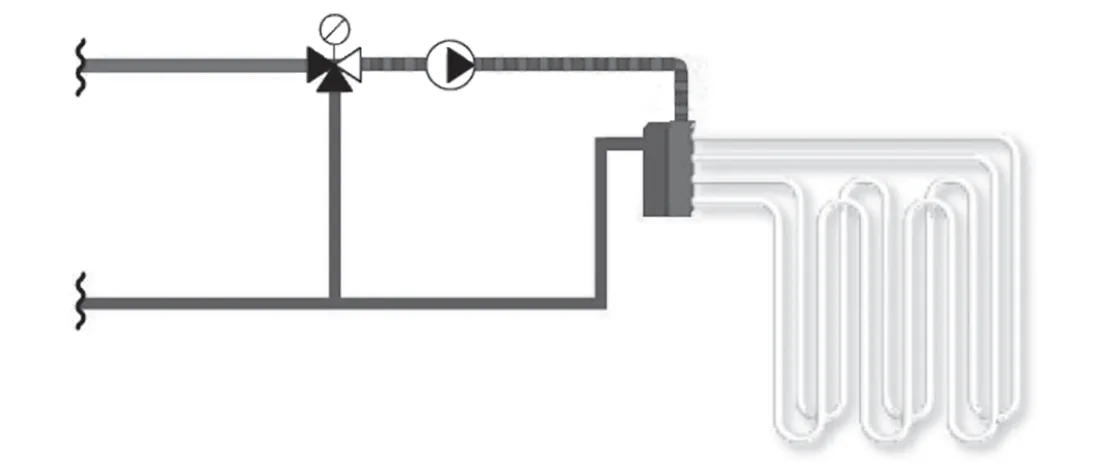

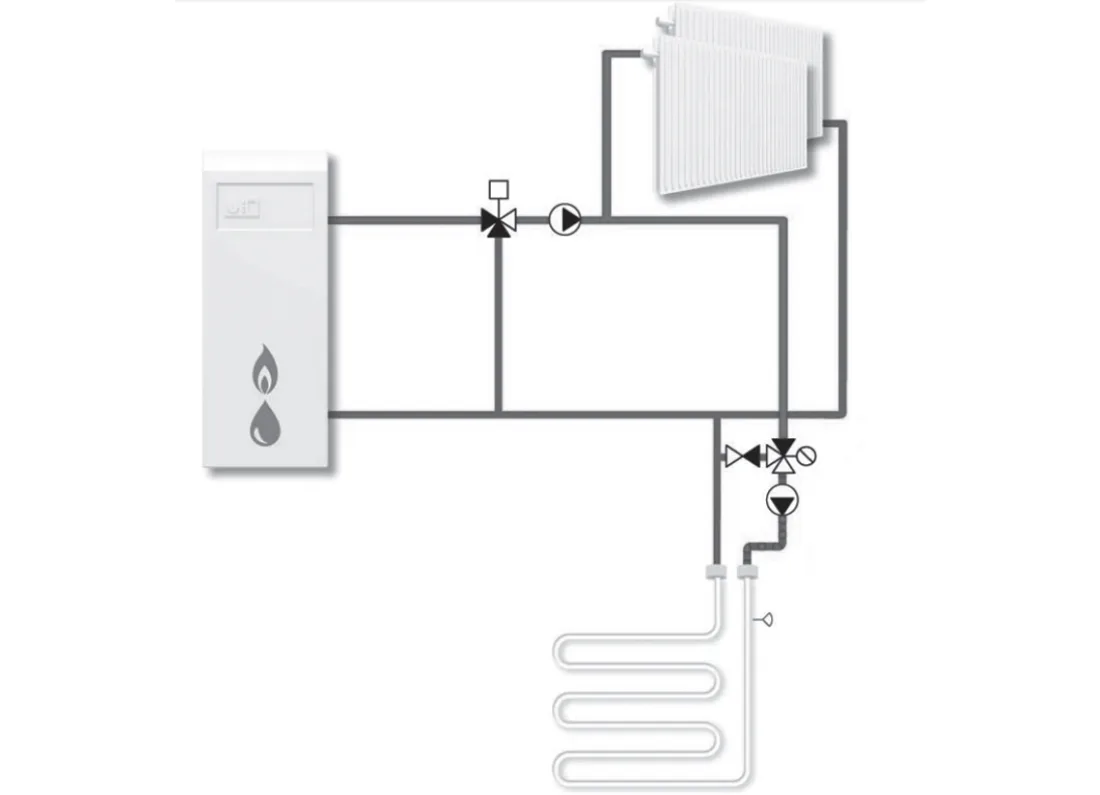

3.7. Exemplos de esquemas de instalação de AQS (Água Quente Sanitária) e aquecimento através de misturadoras termostáticas:
Exemplo 1
Exemplo 2

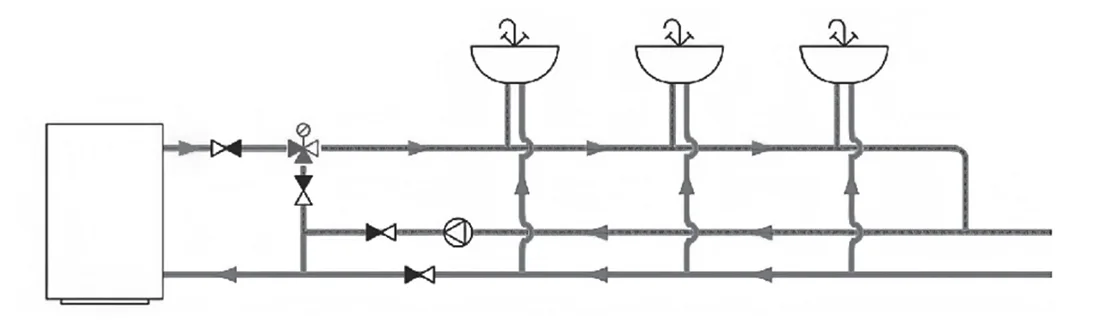

Exemplo de AQS
Operação e manutenção técnica
4.1. A misturadora termostática deve funcionar à pressão e temperatura especificadas na tabela de especificações técnicas.
4.2. O reparo e a substituição da válvula são permitidos somente quando o fluido de transferência de calor tiver sido drenado.
