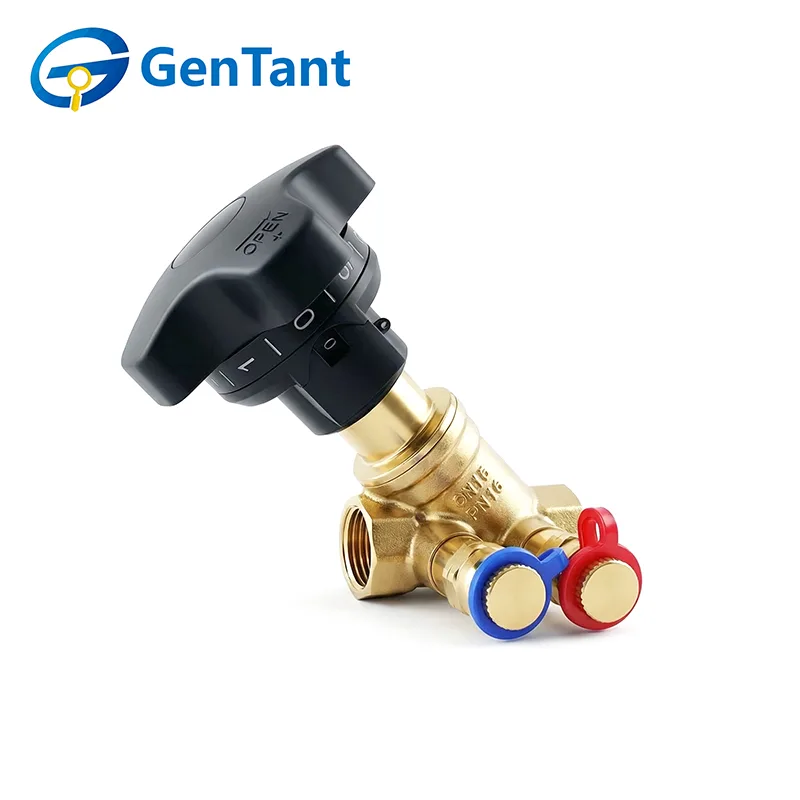

Válvula de balanceamento estático

Como fornecedor líder global, exportamos soluções de válvulas confiáveis ​​para todo o mundo, oferecendo preços competitivos no atacado e serviços abrangentes de OEM/ODM. Nossa fábrica está equipada com rigorosos sistemas de controle de qualidade e suporte técnico dedicado. Se você deseja adquirir ou comprar válvulas de balanceamento estático, convidamos você a consultar nosso catálogo de produtos mais recente e solicitar um orçamento. Beneficie-se de nossa experiência em fabricação e envio global contínuo para compras em grande escala ou projetos de engenharia especializados.

Característica e aplicação do produto

A válvula de balanceamento estático apresenta um mecanismo de travamento digital e um design de corpo de válvula de fluxo direto, proporcionando controle preciso de fluxo de porcentagem igual. Ele garante ajuste preciso e à prova de violação e desempenho hidráulico estável em todas as ramificações do sistema.

Projetado especificamente para resolver aquecimento/resfriamento irregular em sistemas HVAC, ele elimina variações de temperatura distribuindo com precisão o fluxo para cada terminal. Ideal para aquecimento urbano, ar condicionado comercial e circuitos de água industriais, atinge o equilíbrio hidráulico total, reduz o consumo de energia da bomba e melhora a eficiência geral do sistema, tanto para poupança de energia como para maior conforto.

Parâmetro do produto (especificação)

Fluidos aplicáveis: Água, soluções de glicol (máx. 50% de glicol)

Faixa de temperatura operacional: -20 ~ 120°C

Pressão máxima de trabalho: 16 bar (1,6 MPa)

Capacidade rápida de teste de pressão: (requer um medidor inteligente dedicado para detecção; o diâmetro da sonda é de 3 mm)

Excelente desempenho de regulação: ajuste preciso com um indicador de abertura mostrando incrementos de 1/10 de volta

Excelente função de desligamento

Função de bloqueio de grau de abertura

Precisão: ±10%

Materiais Principais

Hpb59-1 (grau de latão)

Volante: ABS  Componentes de vedação: PTFE, EPDM

Tipo de conexão rosqueada

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

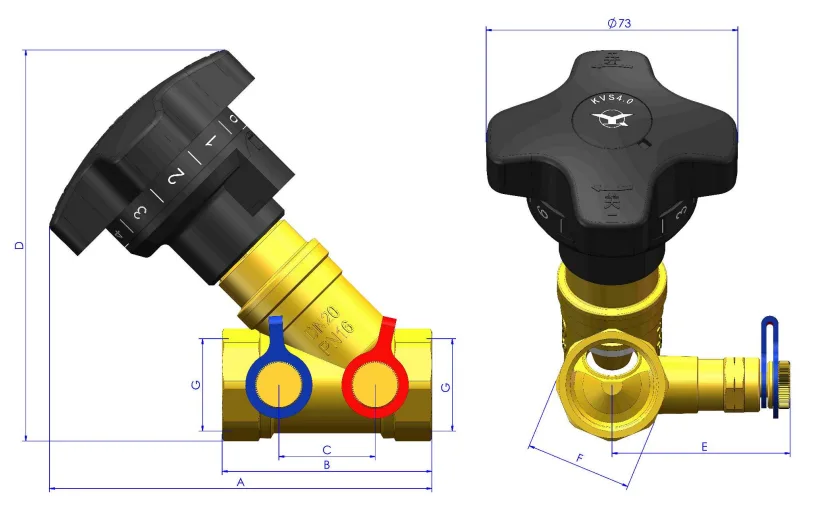

Dimensão do produto

Diretrizes de instalação da válvula e instruções de configuração do bloqueio de memória:

O indicador no volante da válvula deve estar voltado para uma direção visível para o pessoal de comissionamento. Devem ser evitadas obstruções na frente da junta de teste de pressão no corpo da válvula para garantir que um instrumento inteligente dedicado possa ser conectado para detecção durante o comissionamento.

A tubulação onde a válvula está instalada deve ter o mesmo diâmetro nominal.

Certifique-se de que não haja contaminantes na tubulação e na válvula antes da instalação.

Para proteger a válvula de potenciais impurezas, instale um filtro a montante da válvula.

Durante a instalação, a direção do fluxo do meio deve ser consistente com a direção marcada no corpo da válvula.

A válvula pode ser instalada horizontalmente ou verticalmente.

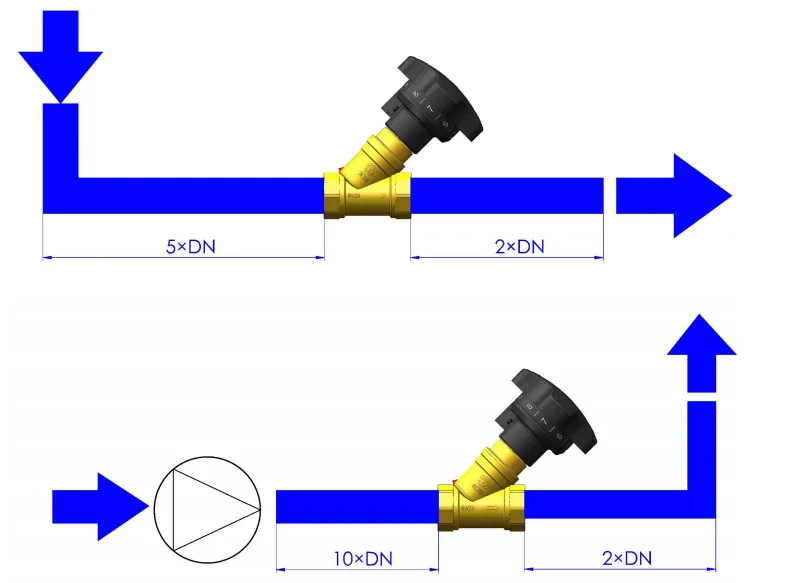

Se a válvula for instalada após uma seção curva do tubo, recomenda-se manter no mínimo a seção reta do tubo antes da válvula (comprimento igual a 5 vezes o diâmetro nominal da válvula).

Se houver um circulador (bomba) antes da válvula, o comprimento mínimo recomendado do tubo reto é 10 vezes o diâmetro nominal da própria válvula.

Após o comissionamento da válvula, para manter o status de equilíbrio do sistema, a abertura da válvula não deve ser alterada aleatoriamente durante a operação normal do sistema e, em particular, o dispositivo de travamento de abertura não deve ser alterado.

Configuração de bloqueio de memória

A válvula de balanceamento estático possui um dispositivo de memória de posição, remova a tampa contra poeira e siga estas etapas para a configuração de travamento necessária:

1. Use uma pequena ferramenta na pequena ranhura entre a tampa contra poeira e o volante e, em seguida, retire-a.

2.Insira uma chave sextavada de 5 mm no centro do volante e mantenha a rotação na posição necessária.

3.Pressione a tampa contra poeira de volta no lugar.
