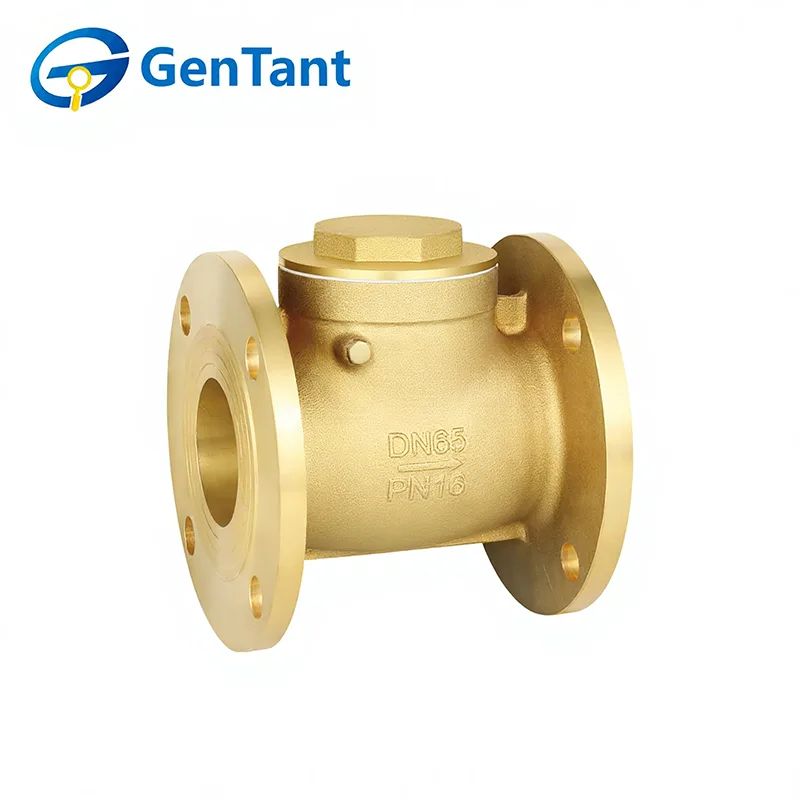

Válvula de retenção flangeada

Uma válvula de retenção flangeada é um dispositivo robusto de controle de fluxo industrial projetado para permitir automaticamente o fluxo de fluido em uma direção e evitar o fluxo reverso dentro de um sistema de tubulação. Isso é conseguido por meio de um disco articulado ou mecanismo giratório que abre sob pressão direta e fecha por gravidade e/ou pressão de refluxo para criar uma vedação positiva. Sua característica definidora, as extremidades flangeadas, permite um aparafusamento fácil e seguro entre os flanges dos tubos, garantindo uma conexão de alta integridade e resistente a vazamentos, adequada para aplicações de alta pressão e grande diâmetro. Esta função é crítica para proteger bombas, compressores e outros equipamentos importantes contra danos causados ​​por golpe de aríete e fluxo reverso, e para manter a eficiência e a segurança do sistema nas indústrias de tratamento de água, geração de energia, processamento químico e petróleo e gás.

Característica e aplicação do produto

A válvula de retenção flangeada foi projetada para controle de fluxo unidirecional seguro em sistemas de tubulação, apresentando extremidades flangeadas para fácil instalação e conexões fortes e resistentes a vazamentos. Seu mecanismo de giro ou elevação evita o refluxo, protegendo bombas, tubulações e equipamentos contra danos. Amplamente utilizado em sistemas de abastecimento de água, HVAC, industriais e químicos, garante uma operação confiável, reduz a manutenção e mantém o desempenho estável do sistema.

Parâmetro do produto

1. Pressão nominal: 1,6 MPa

2. Meio de trabalho: Água, gases não corrosivos e não inflamáveis

3. Temperatura operacional: -20°C ≤ T ≤ 150°C

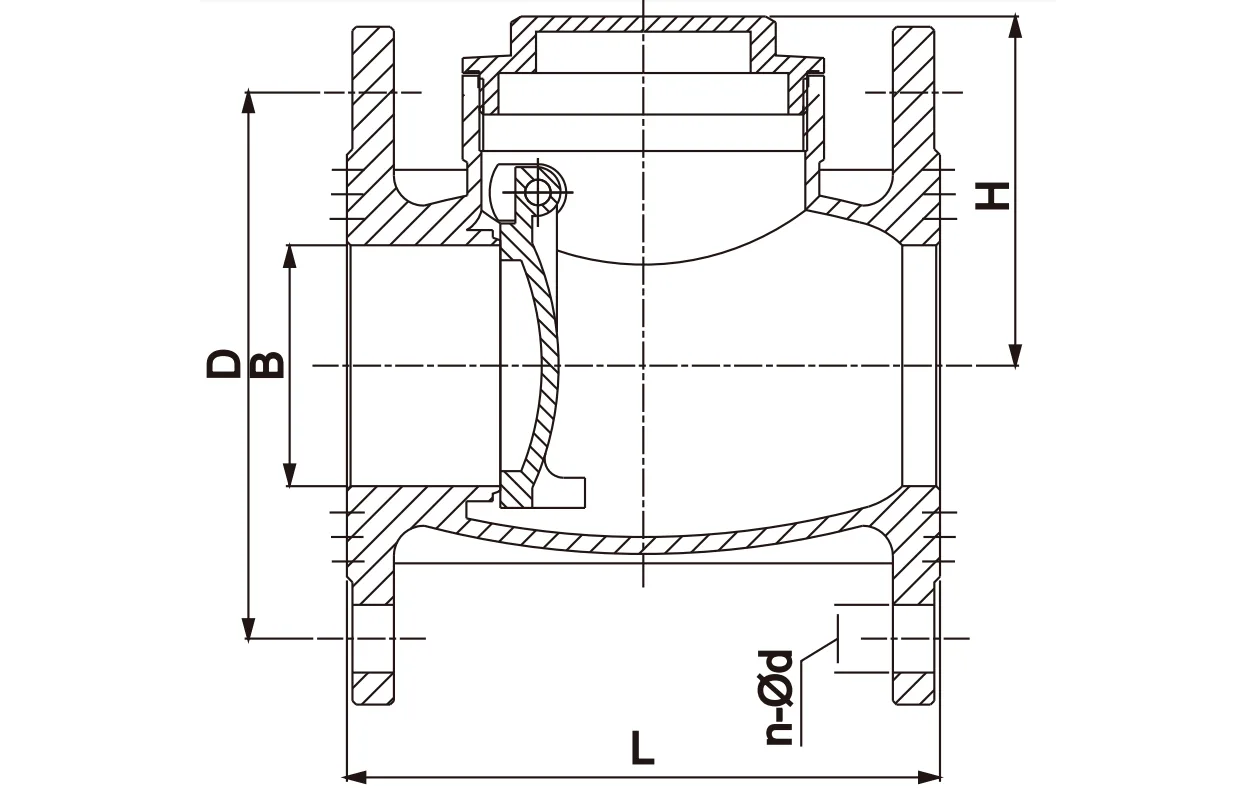

Dimensão do produto

Diretrizes de instalação

1.Limpe e prepare cuidadosamente o sistema de tubulação antes de instalar a válvula.

2. Antes da instalação, remova todas as tampas protetoras e inspecione as portas da válvula e as superfícies de assentamento para garantir que estejam limpas.

3. Forneça suporte adequado para a válvula para evitar tensão na conexão da tubulação.

4.Confirme se as classificações de pressão e temperatura da válvula são adequadas para as condições de serviço pretendidas.

5. Antes de colocar a válvula de retenção flangeada em serviço, faça um ciclo completo de aberta para fechada para verificar o bom funcionamento.

6.Após a instalação, verifique se a porca da gaxeta está devidamente apertada.

Nota 1: As válvulas de retenção flangeadas podem ser instaladas em tubulações horizontais ou verticais com fluxo ascendente, ou em orientações intermediárias, desde que o pino da dobradiça nas válvulas de retenção do tipo swing permaneça horizontal. Instale válvulas de retenção a uma distância adequada das saídas da bomba ou de outras fontes de fluxo turbulento. Consulte o boletim técnico relevante para obter detalhes.

Nota 2: Algumas válvulas de retenção podem incluir embalagem interna para proteger o disco durante o transporte. Remova todo esse material de embalagem antes da instalação.

Instruções de operação

As válvulas de retenção flangeadas operam automaticamente e não requerem intervenção manual.

Inspeção e Manutenção

1. A inspeção de rotina e a manutenção preventiva geralmente não são necessárias, além do ajuste ocasional da gaxeta da haste e do ciclo periódico da válvula de aberta para fechada.

2.Se ocorrer um vazamento na gaxeta, aperte a porca da gaxeta no sentido horário cerca de um quarto de volta — ou até que o vazamento pare — para aumentar a pressão de vedação na gaxeta da haste. Nunca reembale uma válvula enquanto ela estiver sob pressão do sistema.

3. Ao substituir a haste da válvula, substitua também o material de vedação.

Peças de reposição

Em condições normais de operação, raramente são necessárias peças de reposição. As peças sobressalentes recomendadas para cada tipo de válvula incluem: Disco, suporte e conjunto de dobradiça.

Ao solicitar peças, forneça o número da válvula, tamanho, peça necessária e idade aproximada.

Manutenção

1.Limpeza regular. Para evitar a influência de impurezas e sedimentos da tubulação na válvula de retenção, é necessário limpar regularmente a válvula de retenção horizontal toda em cobre e o interior da tubulação.

2. Observe a alternância de operações com água fria e quente. Abrir e fechar frequentemente a válvula de retenção causará danos, portanto, devem ser evitadas operações alternadas de água fria e quente.

3. Observe a pressão. Ao usar a válvula de retenção horizontal toda em cobre, deve-se prestar atenção à situação da pressão dentro da tubulação, pois uma pressão excessivamente alta terá um efeito adverso na válvula de retenção. Resumindo, a válvula de retenção horizontal toda em cobre é um dispositivo comumente usado em sistemas de dutos e seu uso e manutenção são muito simples e fáceis. No uso real, os usuários devem operar e manter de acordo com os requisitos acima para garantir o efeito do uso.
