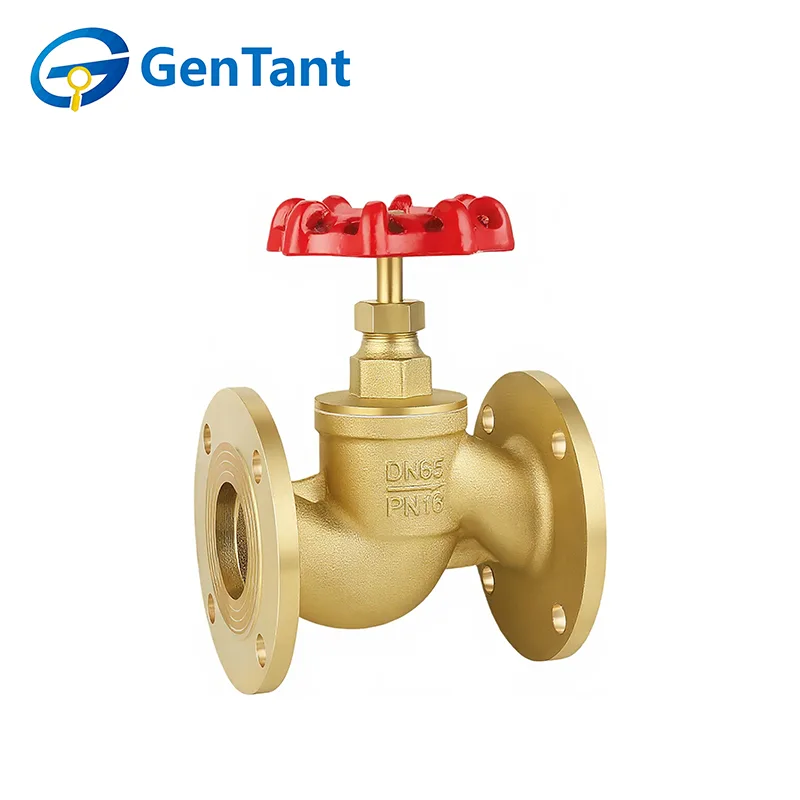

Válvula globo flangeada

Uma válvula globo flangeada é um dispositivo robusto de controle de fluxo industrial que se distingue por suas extremidades flangeadas, que facilitam uma conexão segura e aparafusada aos flanges da tubulação. Sua função principal é fornecer estrangulamento preciso, regulação e fechamento confiável do fluxo de fluido. A válvula opera por meio de uma haste de movimento linear que abaixa um disco ou obturador perpendicularmente sobre um anel de sede fixo, criando uma mudança característica na direção do fluxo (geralmente um caminho em “S”). Este design permite controle de fluxo ajustado e vedação positiva. A conexão flangeada o torna adequado para instalações de alta integridade e resistentes a vazamentos em sistemas de média a alta pressão encontrados em aplicações de geração de energia, processamento químico, petróleo e gás e HVAC em larga escala.

Característica e aplicação do produto

A Válvula Globo Flangeada se distingue por suas conexões finais aparafusadas, garantindo uma vedação de alta resistência e à prova de vazamentos e fácil instalação em redes de tubulação maiores. Sua principal característica é o design do corpo em Z, proporcionando precisão de aceleração excepcional e desligamento confiável. Nos setores residenciais e comerciais, é amplamente utilizado para linhas principais de água, sistemas de resfriamento HVAC e controle de água de alimentação de caldeiras, onde a manutenção frequente e a regulação estável do fluxo são essenciais.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de trabalho: Água, óleo, gases não corrosivos e não inflamáveis

Temperatura operacional: -20°C ≤ T ≤ 150°C

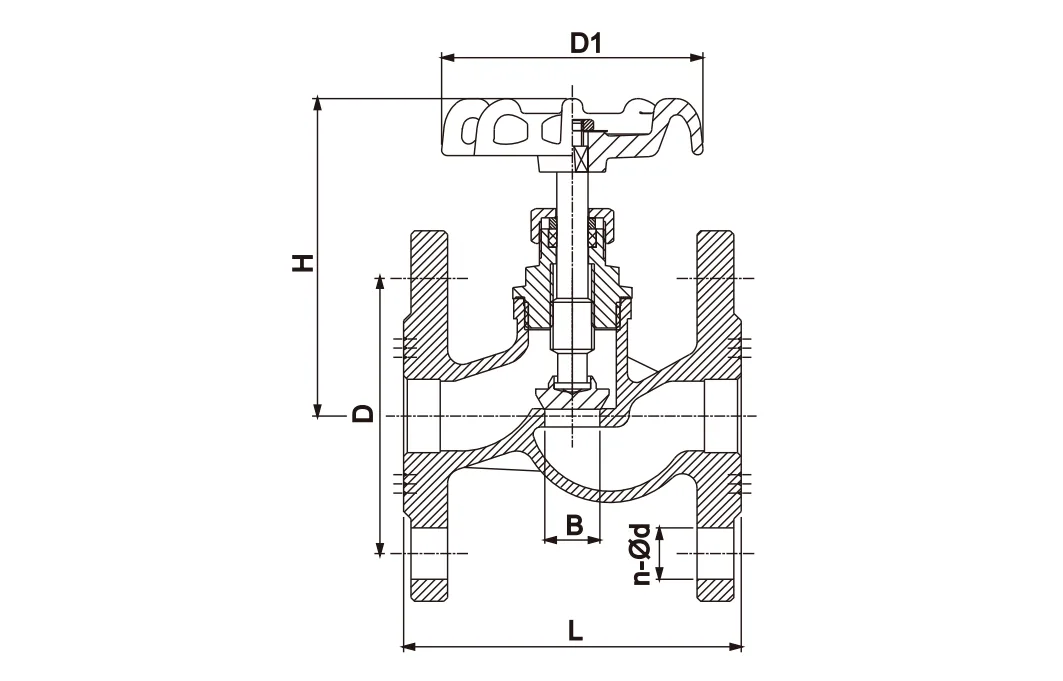

Dimensão do Produto

Diretrizes de instalação

1.Limpe e prepare cuidadosamente o sistema de tubulação antes de instalar a válvula.

2. Antes da instalação, remova todas as tampas protetoras e inspecione as portas da válvula e as superfícies de assentamento para garantir que estejam limpas.

3. Forneça suporte adequado para a válvula para evitar tensão na conexão da tubulação.

4.Confirme se as classificações de pressão e temperatura da válvula globo flangeada são adequadas para as condições de serviço pretendidas.

5. Antes de colocar a válvula em serviço, faça um ciclo completo de aberta para fechada para verificar o bom funcionamento.

6.Após a instalação, verifique se a porca da gaxeta está devidamente apertada.

7.Para válvulas gaveta e globo, recomenda-se a instalação com a haste vertical e a alavanca de operação na parte superior.

Instruções de operação

1. As válvulas de gaveta e globo são operadas manualmente. Gire a alça no sentido anti-horário para abrir e no sentido horário para fechar.

Inspeção e Manutenção

2. A inspeção de rotina e a manutenção preventiva geralmente não são necessárias, além do ajuste ocasional da gaxeta da haste e do ciclo periódico da válvula de aberta para fechada.

3.Se ocorrer um vazamento na gaxeta, aperte a porca da gaxeta no sentido horário cerca de um quarto de volta — ou até que o vazamento pare — para aumentar a pressão de vedação na gaxeta da haste. Nunca reembale uma válvula enquanto ela estiver sob pressão do sistema.

4. Ao substituir a haste da válvula, substitua também o material de gaxeta.

Peças de reposição

Em condições normais de operação, raramente são necessárias peças de reposição. As peças sobressalentes recomendadas para cada tipo de válvula incluem:

Válvulas globo: Manopla, porca da manopla, gaxeta, gaxeta, porca da gaxeta, disco e sede.

Ao solicitar peças, forneça o número da válvula, tamanho, peça necessária e idade aproximada.
