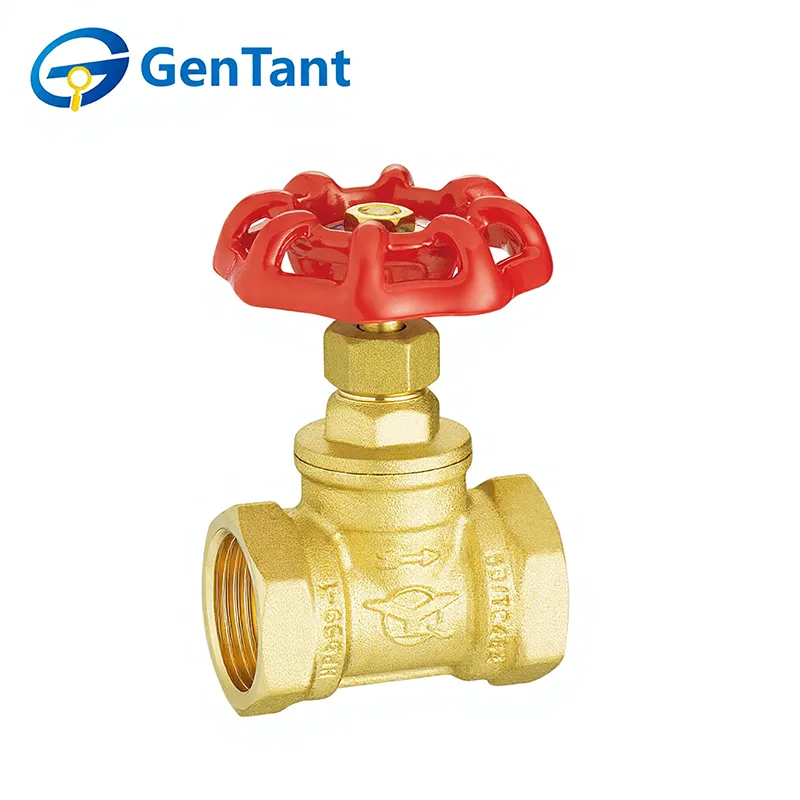

Válvula globo para serviços médios

A válvula globo de serviço médio é um dispositivo de controle de fluxo fundamental projetado para estrangulamento confiável, regulação e serviço liga/desliga em sistemas de fluidos. Sua função está centrada em seu design interno exclusivo: o fluido flui em um caminho em “S” e é controlado por um disco ou plugue que se move perpendicularmente sobre um anel de sede estacionário. Isso fornece modulação precisa da vazão, boa capacidade de desligamento e controle preciso sobre pressão e volume. Projetado para desempenho robusto sem condições extremas, é ideal para balancear, isolar e regular água, vapor, óleo ou gás em edifícios comerciais, plantas industriais e sistemas HVAC onde são necessários ajustes frequentes ou vedação confiável.

Característica e aplicação do produto

As válvulas globo de serviço médio são projetadas para precisão em sistemas HVAC comerciais e de água doméstica. Os principais recursos incluem um corpo esférico robusto e um disco móvel que permite estrangulamento preciso e fechamento confiável sob pressões flutuantes. Eles são amplamente aplicados no equilíbrio de circuitos de aquecimento/resfriamento, na regulação da água de alimentação de caldeiras e no gerenciamento de linhas de vapor. Seu design durável garante controle de fluxo estável e segurança a longo prazo para infraestrutura de edifícios modernos.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de trabalho: Água, óleo, gases não corrosivos e não inflamáveis

Temperatura operacional: -10°C ≤ T ≤ 120°C

A rosca está em conformidade com o padrão ISO 228

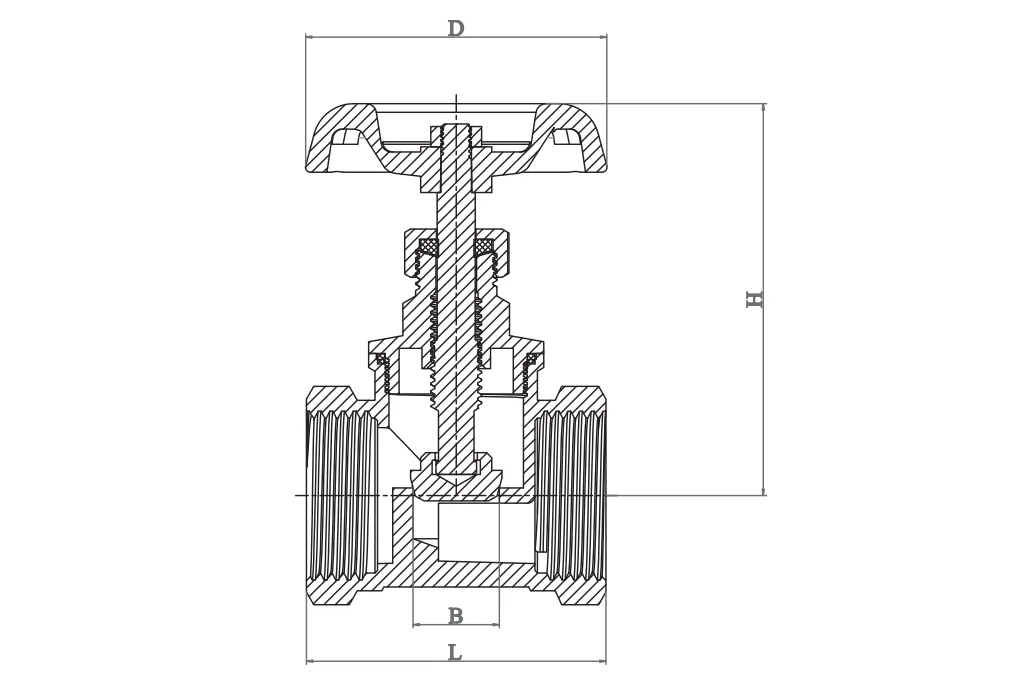

Dimensão do Produto

Diretrizes de instalação

1.Limpe e prepare cuidadosamente o sistema de tubulação antes de instalar a válvula.

2. Antes da instalação, remova todas as tampas protetoras e inspecione as portas da válvula e as superfícies de assentamento para garantir que estejam limpas.

3. Forneça suporte adequado para a válvula para evitar tensão na conexão da tubulação.

4.Confirme se as classificações de pressão e temperatura da válvula são adequadas para as condições de serviço pretendidas.

5. Antes de colocar a válvula em serviço, faça um ciclo completo de aberta para fechada para verificar o bom funcionamento.

6.Após a instalação, verifique se a porca da gaxeta está devidamente apertada.

7.Para válvulas globo de serviço médio, recomenda-se instalar com a haste vertical e a alavanca de operação na parte superior.

Instruções de operação

As válvulas gaveta e globo são operadas manualmente. Gire a alça no sentido anti-horário para abrir e no sentido horário para fechar.

Inspeção e Manutenção

1. A inspeção de rotina e a manutenção preventiva geralmente não são necessárias, além do ajuste ocasional da gaxeta da haste e do ciclo periódico da válvula de aberta para fechada.

2.Se ocorrer um vazamento na gaxeta, aperte a porca da gaxeta no sentido horário cerca de um quarto de volta — ou até que o vazamento pare — para aumentar a pressão de vedação na gaxeta da haste. Nunca reembale uma válvula globo de serviço médio enquanto ela estiver sob pressão do sistema.

3. Ao substituir a haste da válvula, substitua também o material de vedação.

Peças de reposição

Em condições normais de operação, raramente são necessárias peças de reposição. As peças sobressalentes recomendadas para cada tipo de válvula incluem:

Válvulas globo: Manopla, porca da manopla, gaxeta, gaxeta, porca da gaxeta, disco e sede.

Ao solicitar peças, forneça o número da válvula, tamanho, peça necessária e idade aproximada.
