Como uma válvula de retenção flangeada evita o refluxo em sistemas de tubulação?

2026-03-10 0 Deixe-me uma mensagem

Em sistemas de tubulações industriais, evitar o fluxo reverso é fundamental para manter a segurança do sistema, proteger equipamentos e garantir a estabilidade do processo. UMVálvula de retenção flangeadaé uma solução amplamente utilizada que permite automaticamente que o fluido flua em uma direção enquanto bloqueia o fluxo reverso. Este dispositivo simples, mas eficaz, desempenha um papel crucial em indústrias como tratamento de água, processamento químico, petróleo e geração de energia.

Ao contrário das válvulas manuais, as válvulas de retenção flangeadas operam automaticamente usando a pressão do meio que flui. Quando o fluido flui na direção correta, o disco interno se abre; quando o fluxo se inverte ou a pressão cai, o disco fecha imediatamente, evitando o refluxo e protegendo o equipamento a montante.

Resumo do artigo

Este artigo explica como funciona uma válvula de retenção flangeada, seus componentes estruturais, benefícios, considerações de instalação e aplicações industriais comuns. Ele também destaca como a escolha do projeto de válvula correto pode resolver desafios comuns de tubulações, como danos à bomba, picos de pressão e contaminação.

Índice

Introdução às válvulas de retenção flangeadas
Princípio de funcionamento de uma válvula de retenção flangeada
Principais componentes de uma válvula de retenção flangeada
Principais parâmetros técnicos
Vantagens de usar válvulas de retenção flangeadas
Aplicações Industriais Típicas
Como escolher a válvula de retenção flangeada correta
Dicas de instalação e manutenção
Perguntas frequentes
Conclusão

Introdução às válvulas de retenção flangeadas

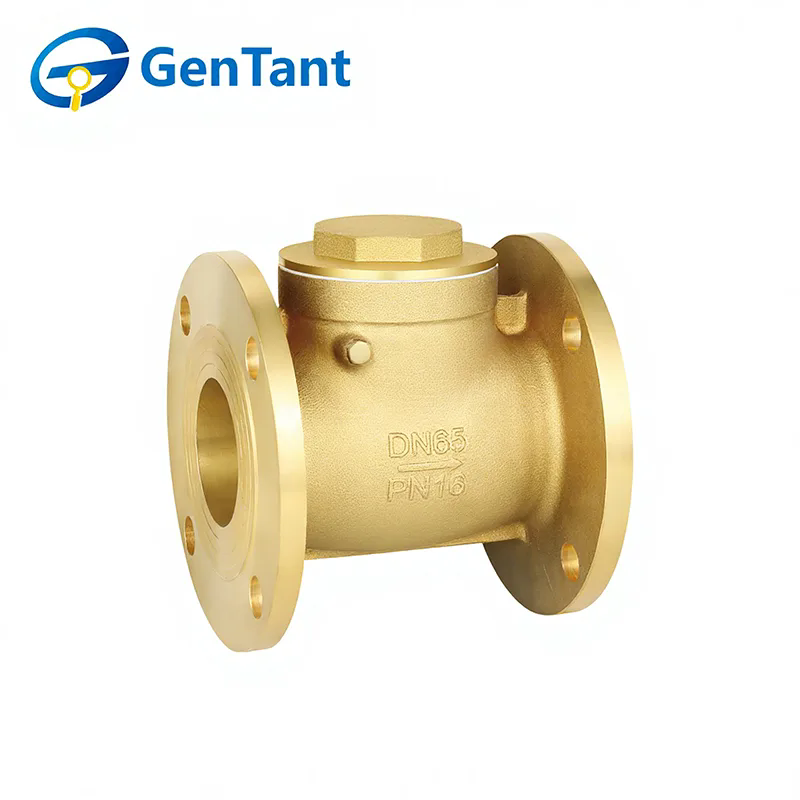

Uma válvula de retenção flangeada é um tipo de válvula de retenção projetada com conexões de flange em ambas as extremidades para que possa ser aparafusada diretamente nos flanges da tubulação. Este método de conexão proporciona forte desempenho de vedação e é particularmente adequado para tubulações de médio e grande porte operando sob condições de pressão mais elevada. :contentReference[oaicite:1]{index=1}

A principal função de uma válvula de retenção flangeada é permitir que o fluido se mova em uma direção enquanto interrompe automaticamente o fluxo reverso. Isso evita problemas como danos à bomba, golpe de aríete ou contaminação de processos a montante. :contentReference[oaicite:2]{index=2}

Devido à sua confiabilidade e durabilidade, as válvulas de retenção flangeadas são amplamente utilizadas em sistemas de água, plantas petroquímicas, instalações de tratamento de esgoto e linhas de produção industrial.

Princípio de funcionamento de uma válvula de retenção flangeada

A operação de uma válvula de retenção flangeada depende das diferenças de pressão entre a entrada e a saída da tubulação.

Quando o fluido flui na direção correta, a pressão abre o disco da válvula.
O disco levanta ou oscila para longe da sede da válvula, permitindo a passagem do meio.
Se o fluxo parar ou reverter, a pressão reversa empurra o disco de volta para a sede.
A válvula fecha automaticamente e bloqueia o refluxo.

Este mecanismo automático garante que nenhuma alimentação externa ou operação manual seja necessária. A válvula responde instantaneamente às mudanças de pressão no sistema, fornecendo proteção contínua a bombas, compressores e outros equipamentos críticos. :contentReference[oaicite:3]{index=3}

Principais componentes de uma válvula de retenção flangeada

Compreender a estrutura interna de uma válvula de retenção flangeada ajuda os engenheiros a selecionar o modelo correto para seu sistema de tubulação.

Componente	Função
Corpo da válvula	Carcaça principal que contém todos os componentes internos e se conecta aos flanges da tubulação.
Disco / Flapper	O elemento móvel que abre e fecha para controlar a direção do fluxo.
Assento de válvula	Superfície de vedação que garante fechamento hermético quando o disco fecha.
Dobradiça ou guia	Permite o movimento controlado do disco.
Primavera (opcional)	Ajuda a válvula a fechar rapidamente e reduz o golpe de aríete.
Junta	Garante vedação à prova de vazamentos entre conexões de flange.

A maioria das válvulas de retenção flangeadas industriais são fabricadas com materiais duráveis, como ferro fundido, aço carbono ou aço inoxidável, para suportar pressão, temperatura e meios corrosivos. :contentReference[oaicite:4]{index=4}

Principais parâmetros técnicos

Ao selecionar uma válvula de retenção flangeada, os engenheiros devem considerar vários parâmetros técnicos para garantir a compatibilidade com o sistema de tubulação.

Diâmetro Nominal (DN)
Classificação de pressão (PN ou classe)
Temperatura de trabalho
Material do Corpo e Disco
Material de vedação
Padrão de conexão (ANSI, DIN, JIS)

Parâmetro	Faixa Típica
Tamanho nominal	DN15 – DN600
Classificação de pressão	PN10 – PN40 / Classe 150 – Classe 600
Temperatura de trabalho	-20°C a 400°C (dependendo do material)
Tipo de conexão	Flangeado (ANSI, DIN, JIS)
Mídia Aplicável	Água, óleo, vapor, gás, produtos químicos

Vantagens de usar válvulas de retenção flangeadas

Muitas instalações industriais preferem válvulas de retenção flangeadas porque proporcionam desempenho confiável e fácil manutenção.

Operação automática– Não é necessário controle manual ou fonte de alimentação.
Prevenção eficaz de refluxo– Protege bombas e compressores.
Conexão forte de pipeline– As juntas flangeadas proporcionam uma vedação estável.
Fácil manutenção– A válvula pode ser removida sem cortar a tubulação.
Ampla compatibilidade industrial– Adequado para diversas condições de pressão e temperatura.

Essas vantagens tornam as válvulas de retenção flangeadas componentes essenciais em sistemas de tubulação industrial modernos.

Aplicações Industriais Típicas

As válvulas de retenção flangeadas são comumente instaladas em muitos sistemas industriais onde a prevenção do fluxo reverso é crítica.

Abastecimento de água e estações de tratamento
Oleodutos e gasodutos
Sistemas de processamento químico
Tubulações de vapor e caldeira
Linhas de processamento de alimentos e produtos farmacêuticos
Instalações de geração de energia

Em sistemas de bomba, por exemplo, a válvula é frequentemente instalada na linha de descarga para evitar que a água retorne à bomba quando ela parar de funcionar.

Como escolher a válvula de retenção flangeada correta

A seleção do modelo de válvula correto requer uma avaliação cuidadosa das condições do sistema. Os seguintes fatores devem sempre ser considerados:

Pressão e temperatura da tubulação
Tipo de fluido ou gás
Orientação de instalação (horizontal ou vertical)
Desempenho de vedação necessário
Acessibilidade de manutenção
Padrões industriais aplicáveis

Uma válvula de tamanho adequado garante uma operação estável e evita problemas como vibração do disco, perda de pressão ou desgaste prematuro.

Dicas de instalação e manutenção

Instale a válvula de acordo com a seta de direção do fluxo no corpo.
Certifique-se de que as superfícies do flange estejam limpas antes da instalação.
Use juntas e torque adequados ao apertar os parafusos do flange.
Evite instalar a válvula em posições onde possam acumular-se detritos.
Inspecione periodicamente quanto a desgaste, corrosão ou danos na vedação.

A instalação correta melhora significativamente a confiabilidade e a vida útil da válvula.

Perguntas frequentes

Q1: Qual é a diferença entre uma válvula de retenção flangeada e uma válvula de retenção roscada?

As válvulas de retenção flangeadas usam conexões aparafusadas entre os flanges dos tubos, tornando-as ideais para tubulações maiores e sistemas de alta pressão. As válvulas de retenção roscadas são normalmente usadas para tubulações menores.

Q2: Uma válvula de retenção flangeada pode ser instalada verticalmente?

Sim, mas a orientação de instalação depende do tipo de válvula. As válvulas de retenção oscilantes são normalmente instaladas horizontalmente, enquanto as válvulas de retenção de elevação podem operar em tubulações verticais.

Q3: O que causa o golpe de aríete nas válvulas de retenção?

O golpe de aríete ocorre quando a válvula fecha muito rapidamente devido à reversão repentina do fluxo. O uso de válvulas de retenção assistidas por mola ou um projeto de sistema adequado pode ajudar a reduzir esse problema.

Q4: Quanto tempo dura uma válvula de retenção flangeada?

Com seleção e manutenção adequadas de materiais, as válvulas de retenção industriais podem operar de forma confiável por muitos anos em ambientes exigentes.

Conclusão

Uma válvula de retenção flangeada é um componente crítico em sistemas de tubulações modernos, garantindo que os fluidos fluam com segurança em uma direção e evitando problemas dispendiosos de refluxo. Ao compreender seu princípio de funcionamento, estrutura e requisitos de aplicação, engenheiros e gerentes de instalações podem selecionar a válvula certa para melhorar a confiabilidade do sistema e a eficiência operacional.

Como fornecedor profissional de válvulas industriais,GenTantfornece válvulas de retenção flangeadas de alta qualidade projetadas para durabilidade, vedação precisa e desempenho confiável em ambientes industriais exigentes. Se você está procurando soluções de válvulas confiáveis para seu sistema de tubulação, nossa equipe de engenharia está pronta para ajudar.

Contate-noshojepara saber mais sobre nossos produtos de válvula de retenção flangeada e descobrir como a GenTant pode apoiar seu próximo projeto industrial.
