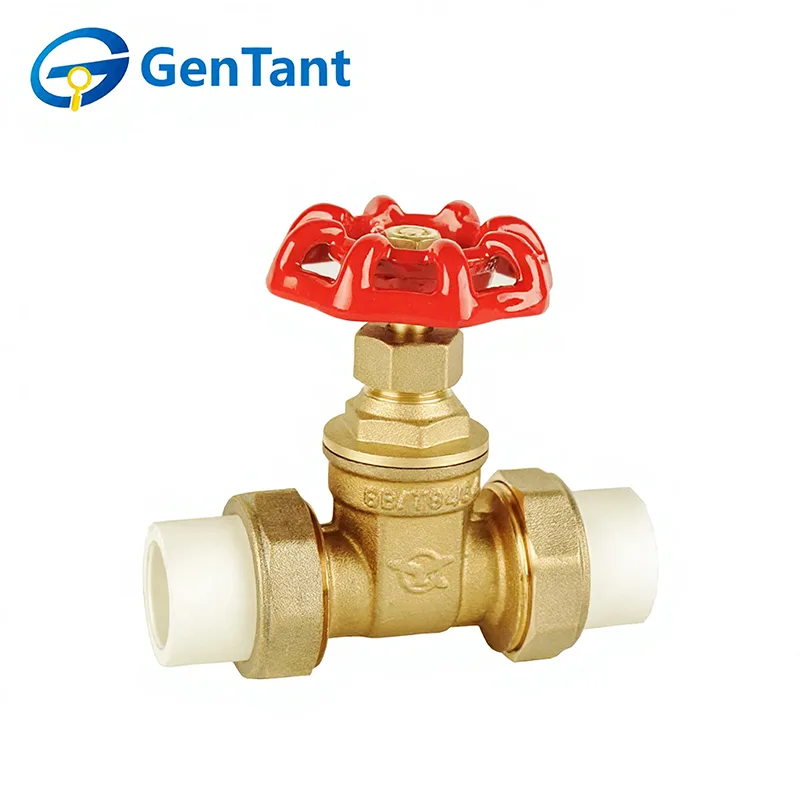

Válvula de gaveta de união dupla PPR

Uma válvula gaveta de união dupla PPR é um componente integral e de fácil manutenção, projetado especificamente para sistemas de tubulação de copolímero aleatório de polipropileno (PPR). Sua principal função é fornecer controle confiável de fluxo liga/desliga para líquidos dentro da tubulação. A válvula opera através de uma comporta de movimento linear que abre totalmente para permitir fluxo desimpedido ou fecha completamente para formar uma vedação hermética. O design definidor de “união dupla” incorpora duas porcas de união separáveis ​​em cada lado do corpo da válvula, permitindo fácil instalação, remoção e manutenção futura sem a necessidade de cortar os tubos PPR. Esse recurso é crucial para manutenção do sistema, substituição de componentes e modificações em encanamentos residenciais e comerciais, distribuição de água e aplicações de aquecimento radiante.

Característica e aplicação do produto

A válvula gaveta de união dupla PPR foi projetada para controle de fechamento confiável em sistemas de tubulação de plástico. Possui corpo PPR resistente à corrosão e conexões de união dupla, permitindo fácil instalação, remoção e manutenção sem cortar tubos. A operação suave da comporta garante baixa resistência ao fluxo e boa vedação quando totalmente aberta ou fechada.

Esta válvula é amplamente utilizada em sistemas de abastecimento de água quente e fria, instalações HVAC e encanamentos residenciais ou comerciais onde são necessários durabilidade, desempenho sem vazamentos e manutenção conveniente.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de Trabalho: Água, Óleo, Gases Não Corrosivos e Não Inflamáveis

Temperatura operacional: -10°C ≤ T ≤ 120°C

A rosca está em conformidade com o padrão ISO 228

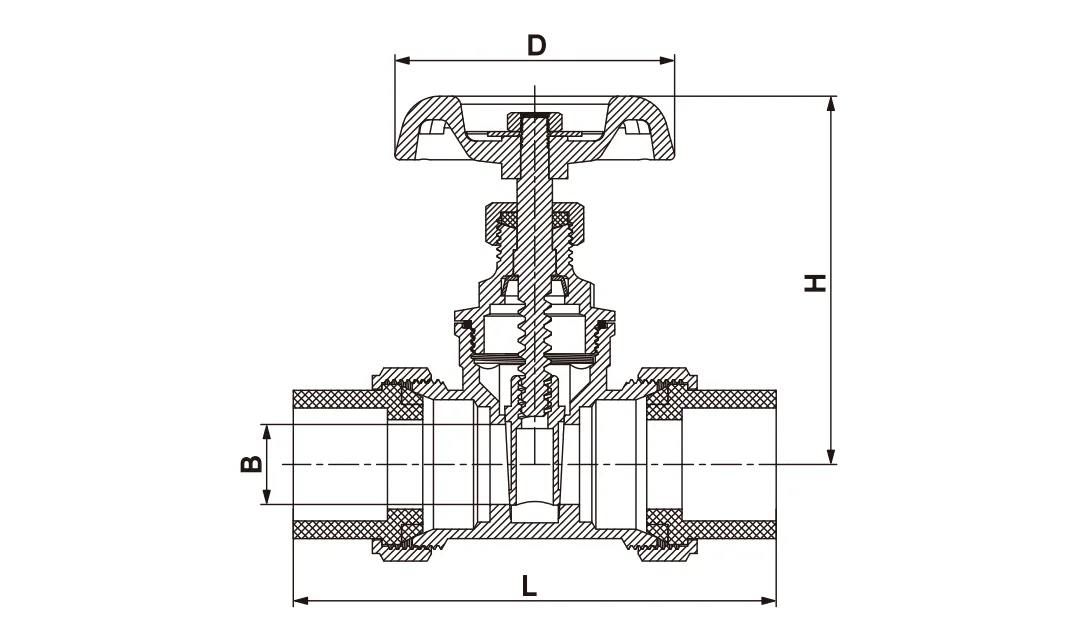

Dimensão do Produto

Diretrizes de instalação

1.Limpe e prepare cuidadosamente o sistema de tubulação antes de instalar a válvula.

2. Antes da instalação, remova todas as tampas protetoras e inspecione as portas da válvula e as superfícies de assentamento para garantir que estejam limpas.

3. Forneça suporte adequado para a válvula para evitar tensão na conexão da tubulação.

4.Confirme se as classificações de pressão e temperatura da válvula são adequadas para as condições de serviço pretendidas.

5. Antes de colocar a válvula em serviço, faça um ciclo completo de aberta para fechada para verificar o bom funcionamento.

6.Após a instalação, verifique se a porca da gaxeta está devidamente apertada.

7.Para válvulas gaveta e globo, recomenda-se a instalação com a haste vertical e a alavanca de operação na parte superior.

Instruções de operação

As válvulas de gaveta de união dupla PPR são operadas manualmente. Gire a alça no sentido anti-horário para abrir e no sentido horário para fechar.

Inspeção e Manutenção

1. A inspeção de rotina e a manutenção preventiva geralmente não são necessárias, além do ajuste ocasional da gaxeta da haste e do ciclo periódico da válvula de aberta para fechada.

2.Se ocorrer um vazamento na gaxeta, aperte a porca da gaxeta no sentido horário cerca de um quarto de volta — ou até que o vazamento pare — para aumentar a pressão de vedação na gaxeta da haste. Nunca reembale uma válvula enquanto ela estiver sob pressão do sistema.

3. Ao substituir a haste da válvula, substitua também o material de vedação.

Peças de reposição

Em condições normais de operação, raramente são necessárias peças de reposição. As peças sobressalentes recomendadas para cada tipo de válvula incluem: Manopla, porca da manopla, gaxeta, gaxeta, porca da gaxeta.

Ao solicitar peças, forneça o número da válvula, tamanho, peça necessária e idade aproximada.
