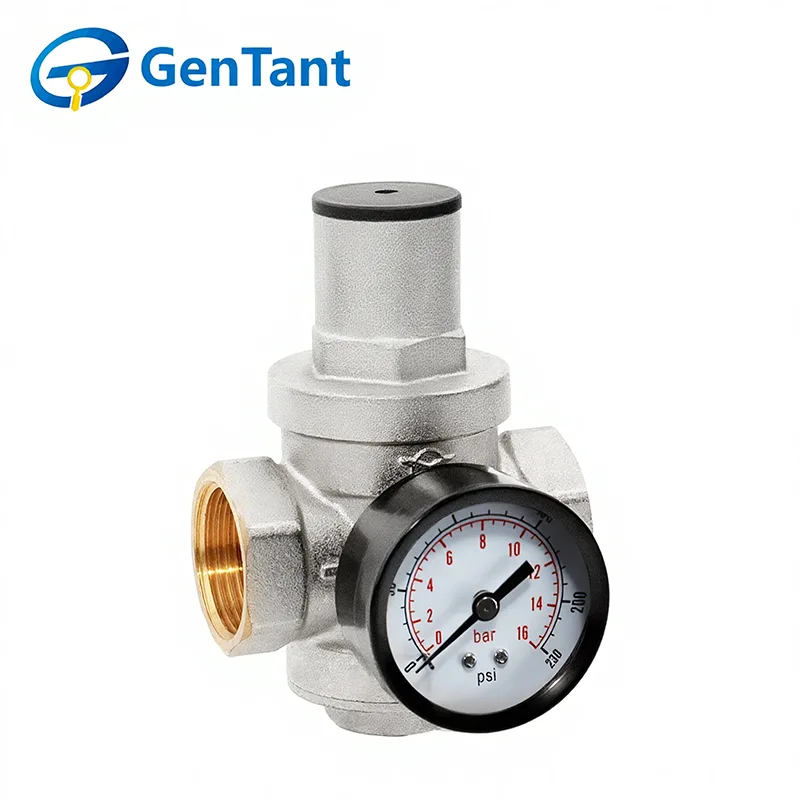

Válvula Redutora de Pressão

Projetadas para durabilidade e precisão, as válvulas GenTant são especificadas por engenheiros e adquiridas por parceiros em todo o mundo. Estamos comprometidos com o controle de qualidade e produzimos profissionalmente soluções de alta qualidade adaptadas para atender às diversas necessidades de aplicação. Nossa fábrica oferece serviços customizados e fornece amostras grátis, permitindo que você avalie nossos produtos antes de tomar uma decisão. Convidamos você a revisar nossos dados técnicos ou discutir os requisitos de sua aplicação com nossa equipe. Vamos colaborar para fornecer soluções de gerenciamento de pressão confiáveis ​​e econômicas para o seu próximo projeto.

Característica e aplicação do produto

Esta válvula redutora de pressão, também conhecida como reguladora de pressão, foi projetada para uso em sistemas de abastecimento de água quente e fria para fornecer redução ajustável de pressão. Ele mantém consistentemente a pressão a jusante no ponto de ajuste ou abaixo dele, independentemente das flutuações na pressão de alimentação principal. Mesmo sob condições estáticas, a pressão após o regulador não excederá o valor predefinido. Apresentando um princípio de funcionamento "pós-ação", garante um controle preciso e confiável. O regulador inclui uma porta rosqueada na lateral para facilitar o monitoramento da pressão (manômetro vendido separadamente) e ambas as extremidades de conexão são equipadas com tampas protetoras de náilon para integridade da vedação.

Parâmetro do produto (especificação)

Diâmetro nominal: DN15 a DN50

Pressão máxima de entrada: 2,5 MPa

Faixa de regulação de pressão: 0,1 a 0,55 MPa

Pressão de saída predefinida de fábrica: 0,3 MPa

Temperatura máxima da mídia operacional: +80°C

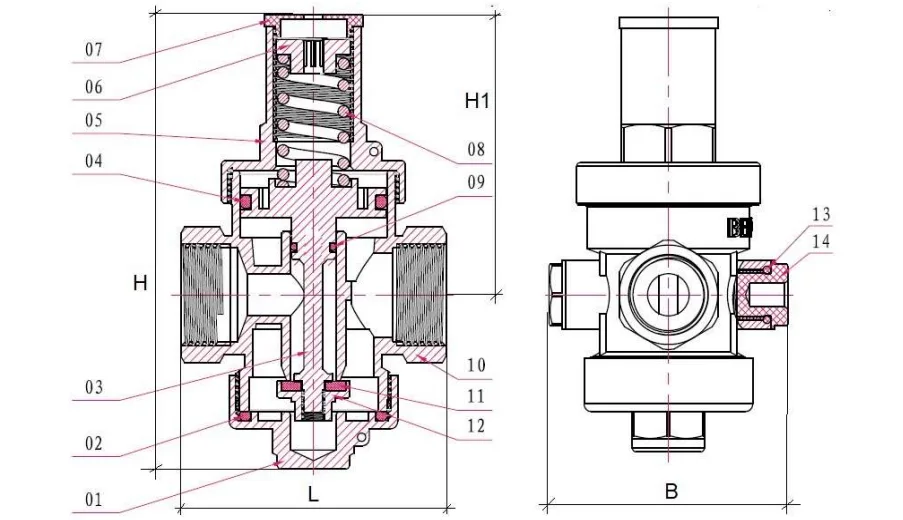

Dimensão

Estrutura do produto e princípio de funcionamento

Estrutura

A válvula redutora de pressão GenTant consiste em conexões de entrada e saída, um elemento sensor acionado por mola e um mecanismo de ajuste.

Princípio de funcionamento

O fluido entra na câmara de entrada e exerce força igual no obturador da válvula e na superfície inferior do pistão. A força da mola mantém o regulador aberto até que a pressão média que atua no pistão na câmara de saída se equilibre com a pressão definida. Neste ponto, o obturador da válvula começa a fechar a passagem entre as câmaras, aumentando a resistência e reduzindo a pressão de saída ao valor ajustado. Utilizando a porca de ajuste de latão, a pressão de saída do regulador pode ser ajustada para um valor desejado diferente do predefinido de fábrica (3 bar).

Instruções de instalação e operação

O regulador de pressão pode ser instalado em qualquer orientação. A direção do fluido deve corresponder à seta indicada no corpo da válvula. A manga de ajuste deve estar numa posição operacional.

O regulador deve ser instalado em local que facilite as operações de comissionamento e manutenção.

Um filtro mecânico com finura de filtração não inferior a 500 mícrons deve ser instalado a montante do regulador.

As seguintes condições devem ser atendidas durante a instalação:

● Limpe e lave completamente a seção de entrada da tubulação.

● Certifique-se de que nenhum material de vedação (como fita de vedação de rosca de PTFE, cordão de vedação de cânhamo, etc.) entre na câmara de trabalho do regulador.

● Em novas construções ou grandes projetos de reforma, o teste de pressão da tubulação e a lavagem devem ser concluídos antes da instalação do regulador.

A válvula redutora de pressão GenTant não deve suportar nenhuma carga da tubulação (incluindo flexão, compressão, tensão, torção, desalinhamento, vibração, aperto irregular de fixadores, etc.). Quando necessário, devem ser instalados suportes ou compensadores para eliminar as cargas impostas pela tubulação à válvula. O torque máximo de instalação do regulador está listado na tabela abaixo

Recomenda-se instalar o regulador a montante do hidrômetro. O controle da pressão deve ser realizado através de um manômetro, que pode ser instalado na posição do plugue do regulador. O manômetro exibe a pressão de saída do regulador.

Para ajustar a pressão definida, primeiro afrouxe a tampa e, em seguida, use uma chave inglesa para girar o parafuso de ajuste até que a pressão desejada seja alcançada conforme indicado no manômetro. Girar o parafuso de ajuste no sentido horário aumenta a pressão definida, enquanto girá-lo no sentido anti-horário a diminui. Aperte bem a tampa após concluir o ajuste.

Para evitar ruído ou cavitação, recomenda-se manter a relação de pressão de entrada/saída abaixo de 2,5 MPa. Por exemplo, se a pressão de saída necessária for 4 bar, a pressão de entrada não deverá exceder 10 bar. Se necessário, considere instalar válvulas redutoras de pressão adicionais em série.
