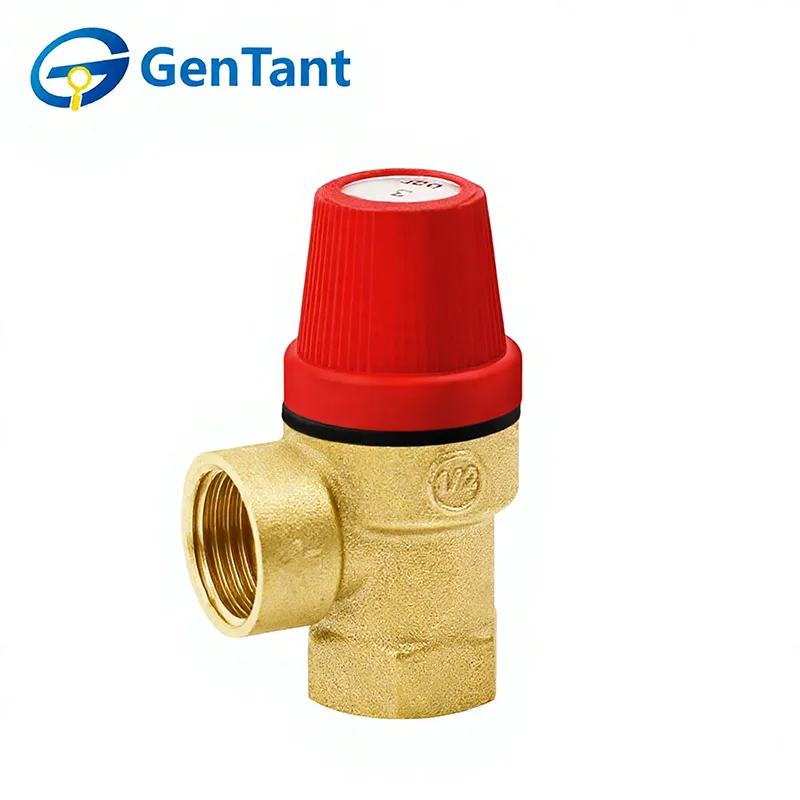

Válvula de segurança

As válvulas de segurança são dispositivos de proteção críticos e inegociáveis, projetados como a última linha de defesa em sistemas pressurizados. Sua principal função é abrir e liberar automaticamente o excesso de pressão quando um ponto de ajuste predeterminado é excedido, evitando assim falhas catastróficas de equipamentos, explosões e garantindo a segurança pessoal e ambiental. Assim que a pressão do sistema retorna a um nível seguro, a válvula fecha novamente automaticamente, mantendo a integridade do sistema e a continuidade da operação. Esta função essencial os torna indispensáveis ​​em vários setores, incluindo HVAC, caldeiras comerciais, aquecimento de processos e sistemas de abastecimento de água.

Característica e aplicação do produto

As válvulas de segurança são utilizadas como dispositivos de proteção de segurança em vários sistemas, incluindo aquecimento, resfriamento e abastecimento de água doméstico. Quando a pressão do sistema aumenta e excede a pressão de descarga da válvula, a válvula de segurança é ativada automaticamente para aliviar a pressão e liberar o meio, garantindo assim a segurança das tubulações e equipamentos internos. Por outro lado, a válvula reajusta-se e fecha automaticamente quando a pressão do sistema cai abaixo da pressão designada.

Parâmetro do produto (especificação)

Tipo de conexão rosqueada

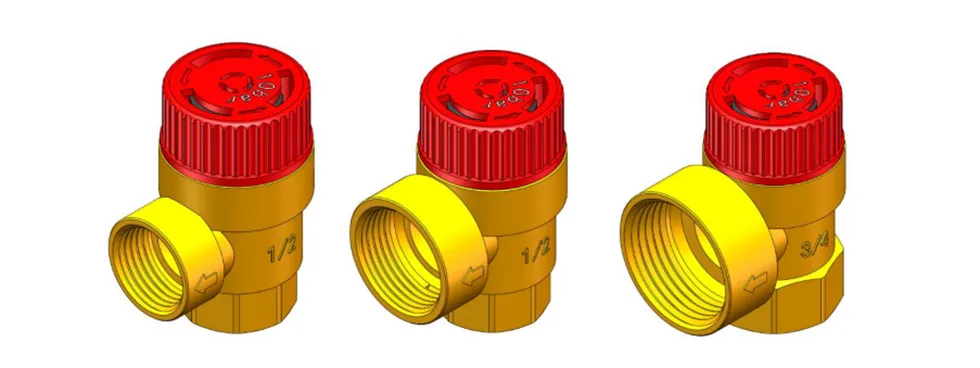

DN15 (1/2")、DN15×20 (1/2" × 3/4")、DN20×25 (3/4" × 1")

Especificação Técnica

Meio: Solução de água ou glicol (concentração máxima 50%)

Temperatura operacional:-20 ℃ ~ 110 ℃

Pressão máxima de trabalho: ≤16 bar

Pressão nominal (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (valor de pressão não ajustável)

Pressão de Abertura (Po): ≤Pnr 10%

Pressão de fechamento (Pf):≤Pnr 10%

Corpo da válvula: Forjamento integral em alta temperatura, espessura de parede espessada, maior resistência.

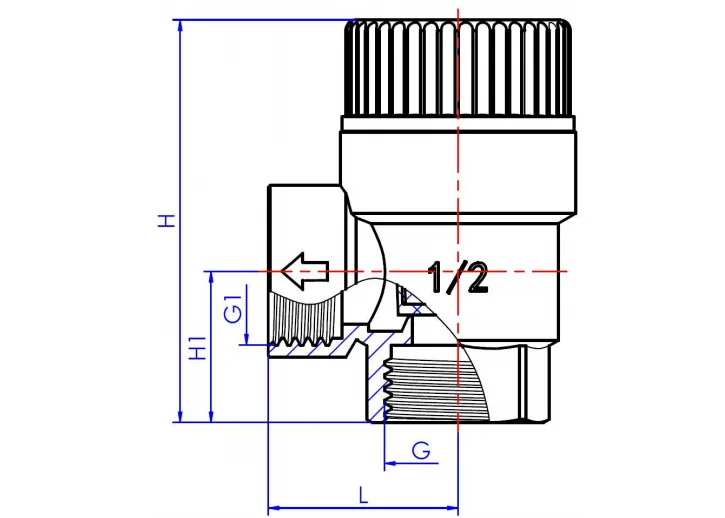

Dimensão do Produto

Princípio de funcionamento

O pistão interno da válvula de segurança utiliza a tensão da mola para fechar a sede da válvula. Quando a pressão do sistema excede a tensão predefinida da mola, o pistão se move para cima, afastando-se da sede, e abre o canal de liberação de água. A pressão definida da válvula de segurança é a pressão de trabalho máxima permitida para o sistema.

Quando a pressão do sistema cai abaixo da pressão de fechamento da válvula de segurança, a tensão exercida pela mola no topo do pistão faz com que o canal de fluxo de água se feche, restaurando o sistema ao seu estado normal de operação. O diâmetro da saída da válvula de segurança é igual ou maior que o diâmetro da entrada; este design facilita o alívio rápido da pressão.

Instruções de instalação e operação

Antes de instalar a válvula de segurança, pessoal profissional qualificado deve selecionar o modelo correto com base nas características do sistema e em conformidade com os regulamentos relevantes. O corpo da válvula está marcado com a direção do fluxo de água, que deve ser rigorosamente seguida durante a instalação.

1.Sistemas Aplicáveis

1.1 Sistemas de aquecimento

A válvula de segurança deve ser instalada no topo da fonte de calor (caldeira, bomba de calor, etc.), ou a uma distância de 1 metro da tubagem de abastecimento de água. Não deve haver qualquer forma de válvula de corte entre a válvula de segurança e o tubo de ligação da fonte de calor.

1.2 Sistemas de Água Quente Sanitária

A válvula de segurança deve ser instalada na entrada de água fria de um tanque de água quente tipo acumulador, garantindo que não haja válvulas de corte de qualquer tipo na tubulação entre esses pontos.

1.3 Sistemas de Gás Comprimido

A válvula de segurança é adequada para uso em sistemas de gás comprimido.

2. Método de instalação

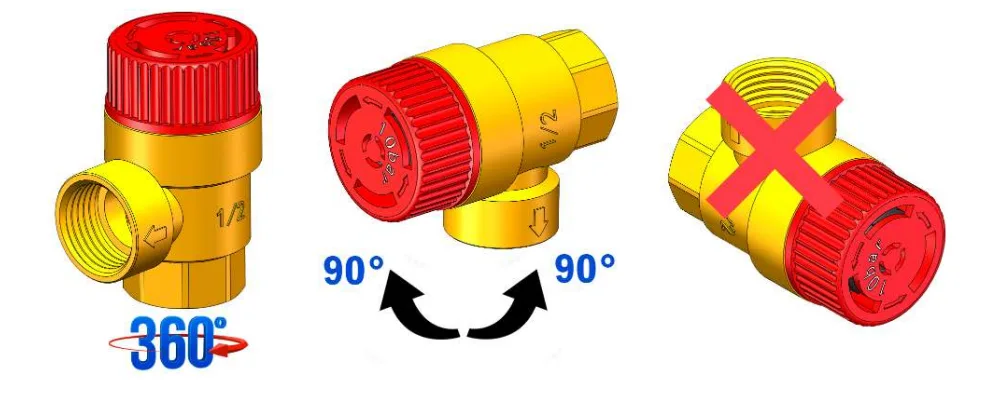

Antes da instalação, certifique-se de que a pressão do sistema corresponde à pressão de abertura da válvula de segurança; garantir que o sistema esteja completamente despressurizado e resfriado; garantir que não haja válvulas de corte de qualquer tipo entre o sistema e a válvula de segurança; limpe os pipelines do sistema. A válvula de segurança pode ser instalada vertical ou horizontalmente, mas não pode ser instalada invertida (conforme figura abaixo). Seguir estes métodos de instalação pode evitar que impurezas e sedimentos afetem a operação normal.

3. Precauções de instalação

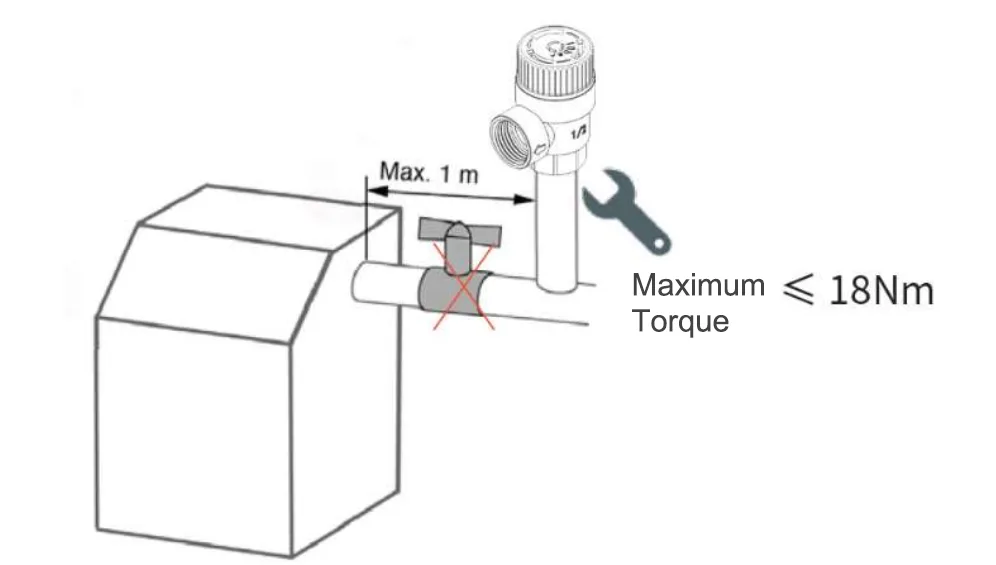

3.1 Ao instalar a válvula de segurança, o torque deve ser ≤18N·m para evitar deformação da válvula, o que pode levar a falhas. Não deve haver válvulas de corte de qualquer tipo (válvulas de esfera, válvulas de retenção, etc.) entre o sistema e a válvula de segurança, conforme mostrado na figura abaixo.

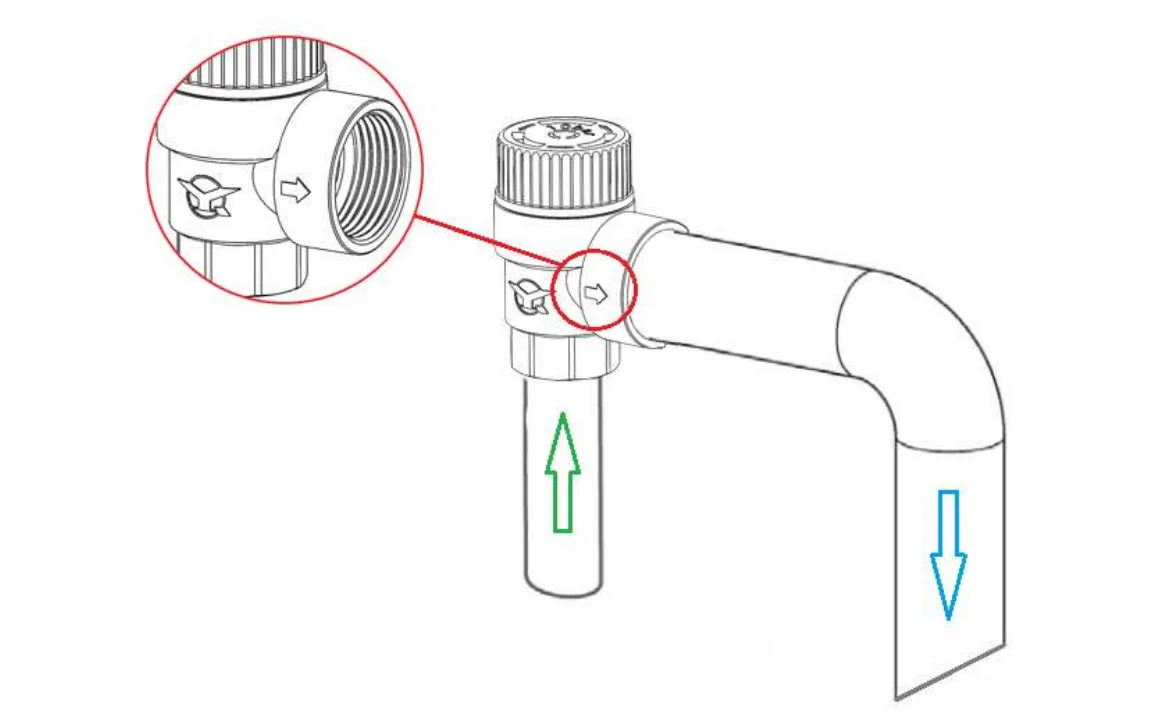

3.2 O diâmetro da tubulação que conecta o sistema à válvula de segurança deve ser maior ou igual ao diâmetro do tubo de entrada da válvula de segurança. Certifique-se de que a direção do fluxo do meio esteja alinhada com a direção da seta na porta de alívio de segurança, conforme mostrado na figura abaixo. Recomenda-se colocar um sinal de lembrete próximo à porta de alívio da válvula de segurança informando: “Não bloqueie a saída durante a operação do sistema”.

3.3 Não instale válvulas de corte ou outros acessórios de válvula que impeçam o fluxo de meio na porta de alívio de pressão. Certifique-se de que o meio possa transbordar da porta de alívio de pressão de maneira suave e desobstruída. O tubo de drenagem deve ter no máximo dois cotovelos e comprimento≤2 metros.

3.4 Certifique-se de que haja um dreno no piso ou um dispositivo receptor próximo ao local de instalação da válvula de segurança para drenagem segura durante o comissionamento, manutenção de falhas, etc., para evitar ferimentos pessoais ou perda de propriedade causada pelo fluxo do meio.

Comissionamento

Gire o volante uma vez na direção da seta no volante superior da válvula de segurança. O meio deve ser descarregado da porta de alívio de pressão neste momento. Se nenhum meio for descarregado, verifique se a porta de alívio de pressão está bloqueada ou se a válvula de segurança está danificada e verifique o status da pressão do sistema. A rotação do volante só pode ser utilizada para verificar se a válvula de segurança está funcionando corretamente. Não gire o volante várias vezes ou na direção inversa, pois isso causará danos à válvula de segurança.

Manutenção

Recomendação: Realizar um teste funcional a cada 6 meses.
