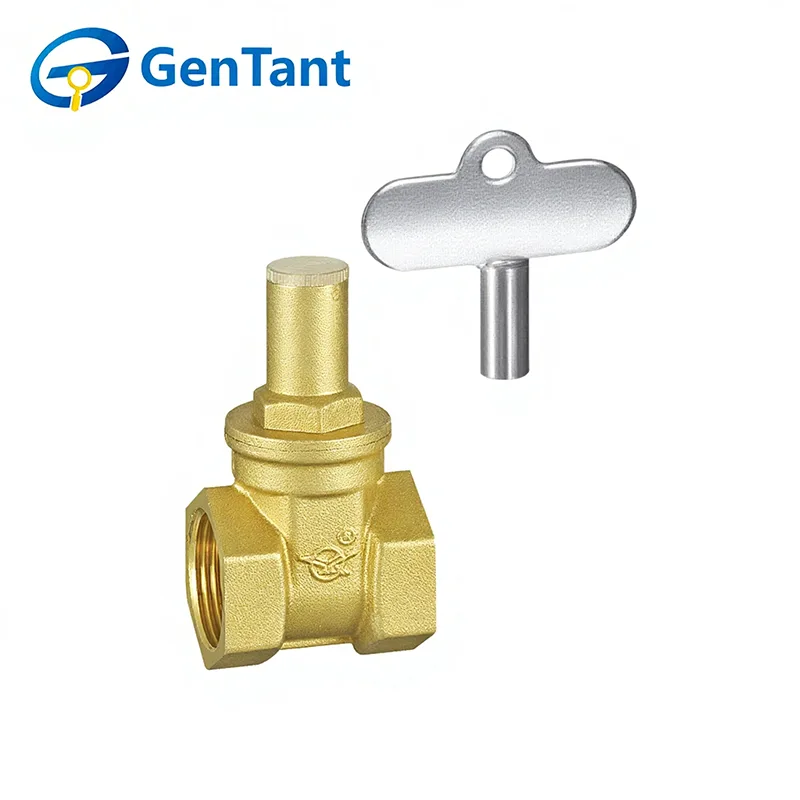

Válvula de gaveta com fechadura triangular

Uma válvula de gaveta com trava triangular é um dispositivo especializado de controle de fluxo projetado para isolamento seguro em sistemas de tubulação. Sua principal função é permitir ou bloquear completamente o fluxo de fluido através do movimento linear de uma comporta em forma de cunha, enquanto o mecanismo de travamento integrado em forma de triângulo permite que a posição da válvula (aberta ou fechada) seja fixada com um cadeado. Isso evita operações não autorizadas ou acidentais, garantindo segurança crítica do sistema, acesso controlado para manutenção e gerenciamento preciso de fluxo em aplicações onde a segurança operacional é essencial, como em serviços públicos, serviços de edifícios comerciais e processos industriais.

Característica e aplicação do produto

A válvula de gaveta com trava triangular foi projetada para controle liga/desliga seguro em sistemas de abastecimento de água e tubulações de serviços públicos. Possui um corpo de válvula durável e um mecanismo de travamento com chave triangular que evita operação não autorizada e adulteração. Quando totalmente aberto, oferece resistência mínima ao fluxo e desempenho de vedação confiável. Esta válvula é amplamente utilizada em redes municipais de água, serviços prediais, sistemas HVAC e tubulações industriais onde são necessários segurança, acesso controlado e isolamento confiável.

Parâmetro do produto

Especificação Técnica

① Feito de material de cobre de alta qualidade usando estampagem vermelha e processos de forjamento a quente.

② A válvula triangular com trava funciona com meios como água, óleo e gás.

③ Temperatura operacional: -10°C ≤ t ≤ 120°C.

④ Pressão máxima de trabalho permitida (PN): 16bar.

Tipo de conexão de rosca

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

Composição de Materiais

Corpo da válvula, castelo, porta: HPb59-1

Elemento de vedação: EPDM

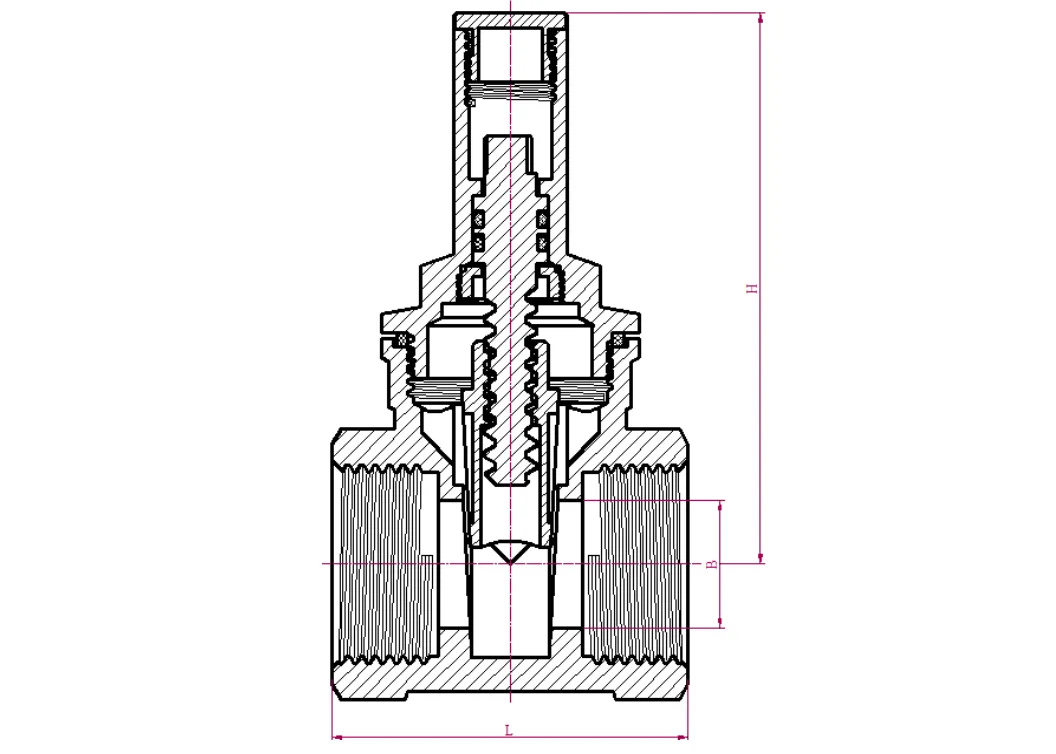

Dimensão do Produto

Diretrizes de instalação

1.1 Para válvulas gaveta roscadas, certifique-se de que a gaveta esteja na posição totalmente fechada durante a instalação e o aperto. Os materiais de vedação, como fita de PTFE, devem estar limpos e livres de detritos.

1.2 Ao instalar válvulas gaveta roscadas, certifique-se de que o tubo esteja perpendicular à face final do corpo da válvula. Segure apenas a parte hexagonal ou octogonal do mesmo lado da rosca durante o aperto – não segure a parte hexagonal ou octogonal oposta. O torque de instalação não deve exceder 50 N·m para DN15 e DN20, e não deve exceder 70 N·m para DN25 para evitar deformação do corpo da válvula ou operação prejudicada.

1.3 Ao conectar uma válvula gaveta roscada à extremidade do tubo, a rosca interna pode ser cônica ou paralela, mas a rosca externa deve ser rosca cônica do tubo. O não cumprimento pode resultar em conexão solta e vazamento.

1.4 Este ponto repete o requisito declarado na seção 1.3: as roscas internas podem ser cônicas ou paralelas, enquanto as roscas externas devem ser cônicas para evitar vazamentos devido a conexões soltas.

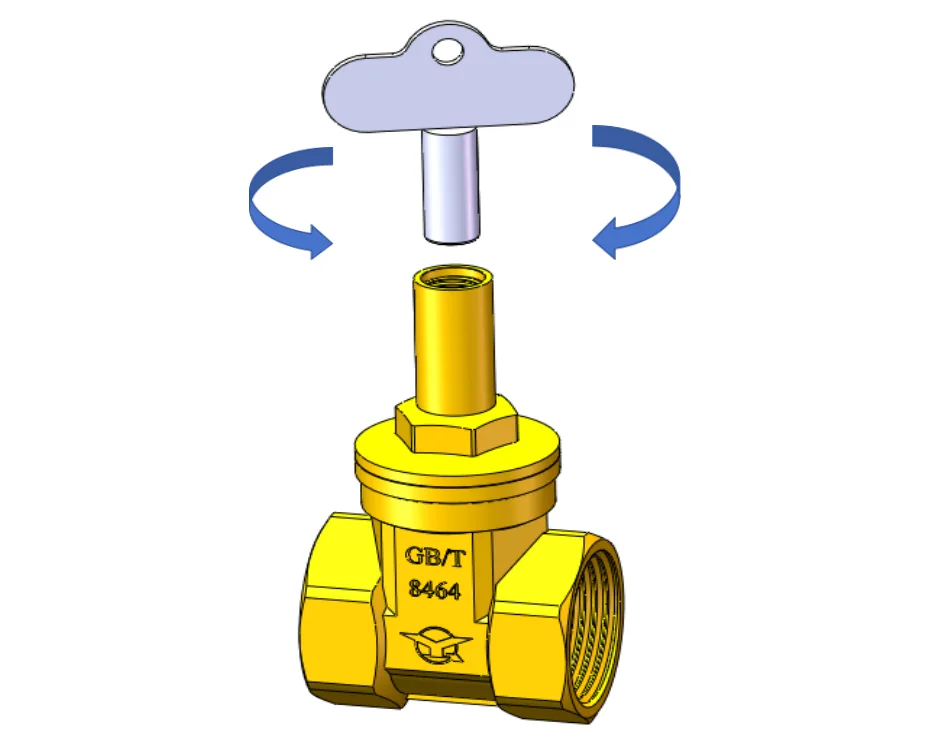

1.5 Para operar a válvula triangular com trava: gire no sentido horário para fechar e no sentido anti-horário para abrir. Não utilize ferramentas adicionais ou força excessiva, pois isso pode danificar a estrutura da válvula.

1.6 Recomenda-se utilizar a válvula somente nas posições totalmente aberta ou totalmente fechada para prolongar sua vida útil. A válvula não deve ser parcialmente aberta para fins de estrangulamento e não deve ser usada como válvula final.
