Válvula de esfera de ângulo de gás estendido

As válvulas esfera de ângulo de gás estendido são componentes de controle especializados projetados para desligar e regular com segurança o fluxo de gás em sistemas de tubulação onde é necessário alcance estendido ou instalação oculta. Com uma estrutura de corpo angulada e um design de haste estendida, essas válvulas permitem operação conveniente em instalações montadas na parede ou de difícil acesso, mantendo excelente desempenho de vedação e confiabilidade operacional.

Característica e aplicação do produto

As válvulas esfera de ângulo de gás estendido apresentam um corpo alongado projetado para contornar o isolamento espesso de paredes ou armários, garantindo que a alça permaneça totalmente acessível. Sua principal característica é a configuração de 90 graus combinada com alcance extra, permitindo instalações limpas e embutidas. Eles são essenciais para conexões modernas de gás de cozinha e conexões para fogueiras externas, onde a válvula deve ficar atrás de uma fachada, mantendo uma operação fácil e segura.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de trabalho: gás doméstico doméstico, gás natural, gás liquefeito de petróleo (GLP)

Temperatura operacional: -10°C ≤ T ≤ 80°C

A rosca está em conformidade com o padrão ISO 228

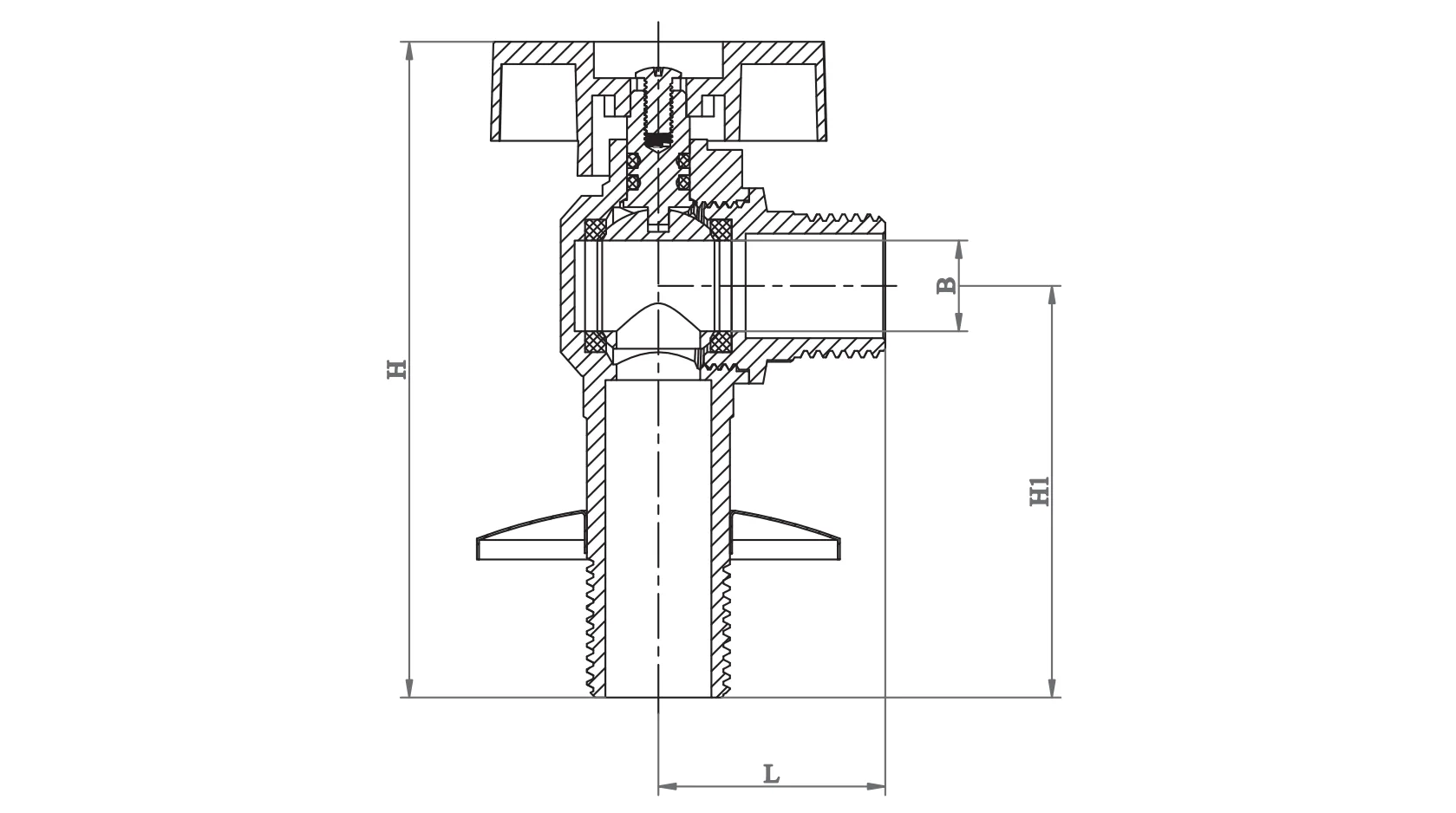

Dimensão do Produto

Diretrizes de instalação

Instalação profissional: As válvulas esféricas de ângulo de gás estendido devem ser instaladas por técnicos de gás certificados. Certifique-se de que o fornecimento de gás esteja desligado e que a área de trabalho esteja bem ventilada.

Integridade da rosca: Use apenas fita de PTFE com classificação de gás (normalmente amarela) ou lubrificante especializado para tubos. Aplique selante somente nas roscas macho, garantindo que nenhum excesso de material entre no corpo da válvula para obstruir a vedação.

Gerenciamento de Torque: Use uma chave adequada na extremidade da válvula mais próxima do tubo. Não aperte demais, pois a força excessiva pode rachar o corpo da válvula ou danificar as sedes internas, causando vazamentos perigosos.

Teste de vazamento: Após a instalação, nunca use chama para verificar se há vazamentos. Aplique uma solução certificada de detecção de vazamentos ou água com sabão em todas as juntas; bolhas indicam um vazamento que deve ser corrigido imediatamente.

Instruções de operação

Função: As válvulas esféricas de ângulo de gás estendido são apenas para serviço liga/desliga. Devem permanecer na posição totalmente aberta ou totalmente fechada. A abertura parcial pode causar erosão da sede e falha da vedação.

Posição da alça: A alça serve como um indicador visual. Quando a manivela está paralela ao tubo, a válvula está ABERTA; quando perpendicular, está FECHADO.

Operação manual: Estas válvulas esféricas de ângulo de gás estendido são projetadas para operação manual. Não use ferramentas ou “barras trapaceiras” para girar a manivela. Se uma válvula for difícil de operar, provavelmente precisará ser substituída.

Inspeção e Manutenção

Verificações periódicas: Inspecione as válvulas pelo menos duas vezes por ano em busca de sinais de corrosão, danos no manuseio ou odores de gás. Execute o ciclo da válvula (Abrir/Fechar) periodicamente para garantir que a esfera não emperre.

Sem desmontagem: Devido às tolerâncias críticas de segurança, não tente desmontar ou reparar os componentes internos de uma válvula de gás. Se a válvula vazar ou não fechar, substitua toda a unidade imediatamente.

Meio ambiente: Mantenha a área da válvula livre de produtos químicos corrosivos ou acúmulo de alta umidade, que podem degradar o corpo de latão ou as vedações da haste com o tempo.

Protocolo de Emergência: Em caso de vazamento de gás, feche imediatamente a válvula principal a montante, evacue a área e entre em contato com os serviços de emergência.
