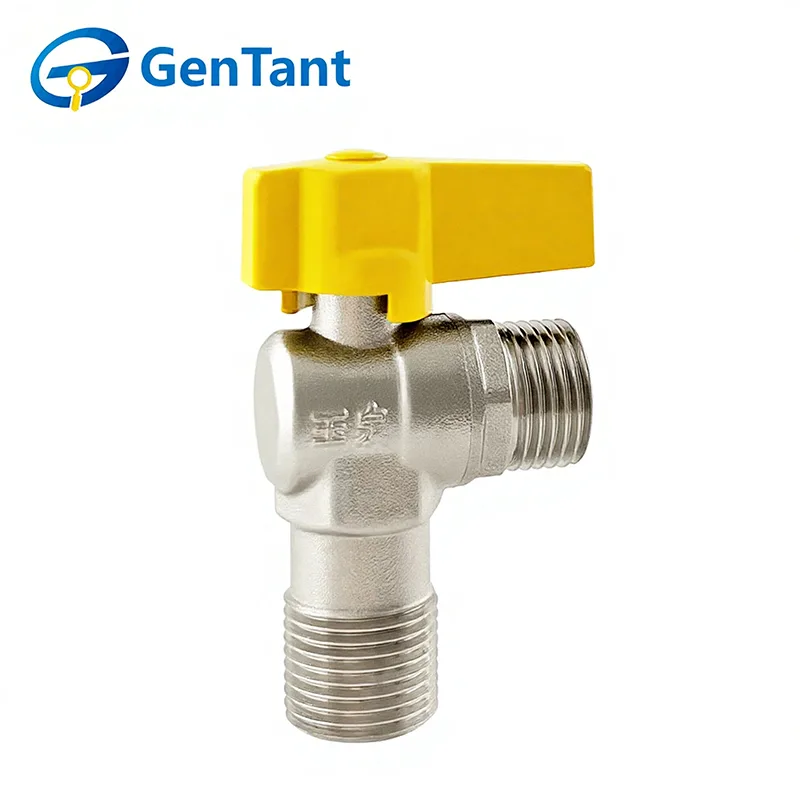

Válvula de esfera angular de gás

As válvulas esféricas angulares de gás são dispositivos de controle essenciais usados ​​em sistemas de gasodutos para desligar ou regular o fluxo de gás onde é necessária uma mudança na direção do fluxo. Apresentando um design de corpo angulado e um mecanismo de esfera de precisão, essas válvulas oferecem operação rápida, vedação hermética e desempenho confiável, tornando-as adequadas para aplicações de gás residencial, comercial e industrial.

Característica e aplicação do produto

As válvulas esfera angulares a gás apresentam uma configuração de entrada para saída de 90 graus, tornando-as a solução perfeita para instalações que economizam espaço em cantos apertados. Sua principal característica é o corpo angulado compacto, que elimina a necessidade de acessórios extras em cotovelo, reduzindo mão de obra e pontos de vazamento. Eles são amplamente aplicados em conexões residenciais de caldeiras montadas na parede e conexões de fogões a gás, proporcionando um acabamento limpo e profissional para instaladores de eletrodomésticos.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de trabalho: gás doméstico doméstico, gás natural, gás liquefeito de petróleo (GLP)

Temperatura operacional: -10°C ≤ T ≤ 80°C

A rosca está em conformidade com o padrão ISO 228

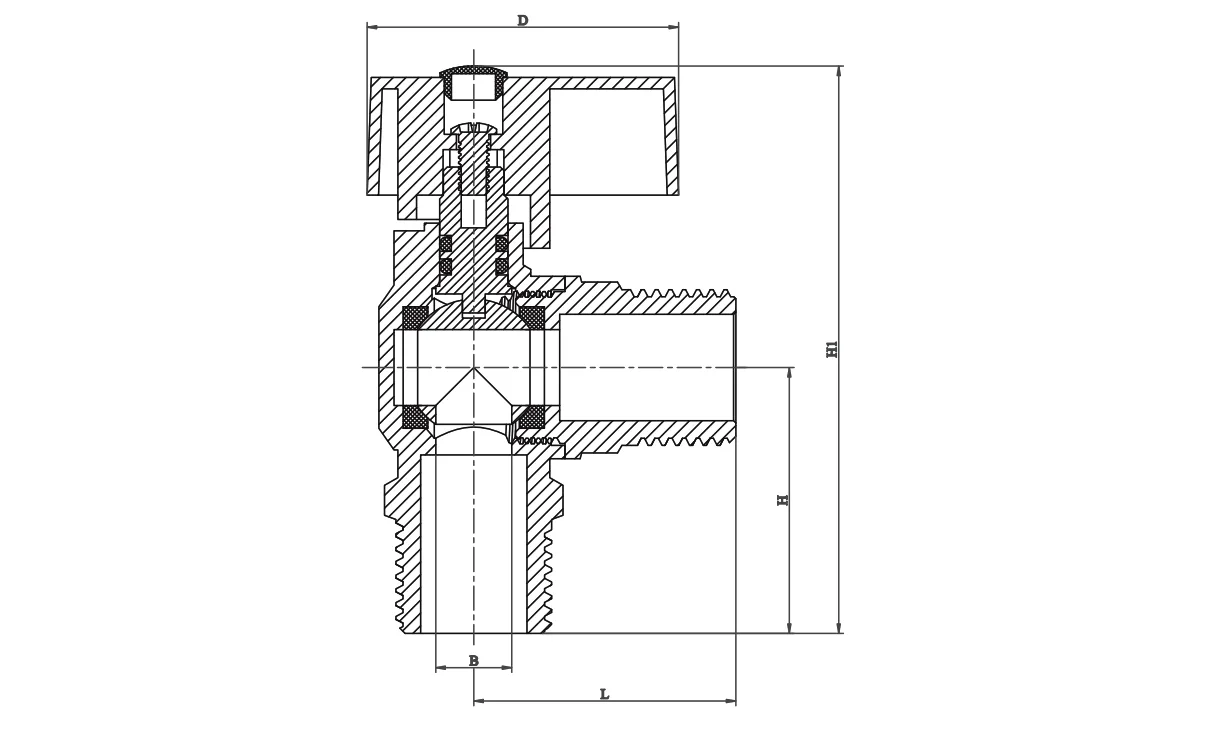

Dimensão do Produto

Diretrizes de instalação

Instalação profissional: As válvulas esféricas angulares de gás devem ser instaladas por técnicos de gás certificados. Certifique-se de que o fornecimento de gás esteja desligado e que a área de trabalho esteja bem ventilada.

Integridade da rosca: Use somente fita de PTFE com classificação de gás (normalmente amarela) ou lubrificante especializado para tubos. Aplique selante somente nas roscas macho, garantindo que nenhum material em excesso entre no corpo da válvula para obstruir a vedação.

Gerenciamento de Torque: Use uma chave adequada na extremidade da válvula mais próxima do tubo. Não aperte demais, pois a força excessiva pode rachar o corpo da válvula ou danificar as sedes internas, causando vazamentos perigosos.

Teste de vazamento: Após a instalação, nunca use chama para verificar se há vazamentos. Aplique uma solução certificada de detecção de vazamentos ou água com sabão em todas as juntas; bolhas indicam um vazamento que deve ser corrigido imediatamente.

Instruções de operação

Função: As válvulas esféricas angulares a gás são apenas para serviço liga/desliga. Devem permanecer na posição totalmente aberta ou totalmente fechada. A abertura parcial pode causar erosão da sede e falha da vedação.

Posição da alça: A alça serve como um indicador visual. Quando a manivela está paralela ao tubo, a válvula está ABERTA; quando perpendicular, está FECHADO.

Operação manual: Estas válvulas esféricas angulares de gás são projetadas para operação manual. Não use ferramentas ou “barras trapaceiras” para girar a manivela. Se uma válvula for difícil de operar, provavelmente precisará ser substituída.

Inspeção e Manutenção

Verificações periódicas: Inspecione as válvulas pelo menos duas vezes por ano em busca de sinais de corrosão, danos no manuseio ou odores de gás. Execute o ciclo da válvula (Abrir/Fechar) periodicamente para garantir que a esfera não emperre.

Sem desmontagem: Devido às tolerâncias críticas de segurança, não tente desmontar ou reparar os componentes internos de uma válvula de gás. Se a válvula vazar ou não fechar, substitua toda a unidade imediatamente.

Meio ambiente: Mantenha a área da válvula livre de produtos químicos corrosivos ou acúmulo de muita umidade, que podem degradar o corpo de latão ou as vedações da haste com o tempo.

Protocolo de Emergência: Em caso de vazamento de gás, feche imediatamente a válvula principal a montante, evacue a área e entre em contato com os serviços de emergência.
