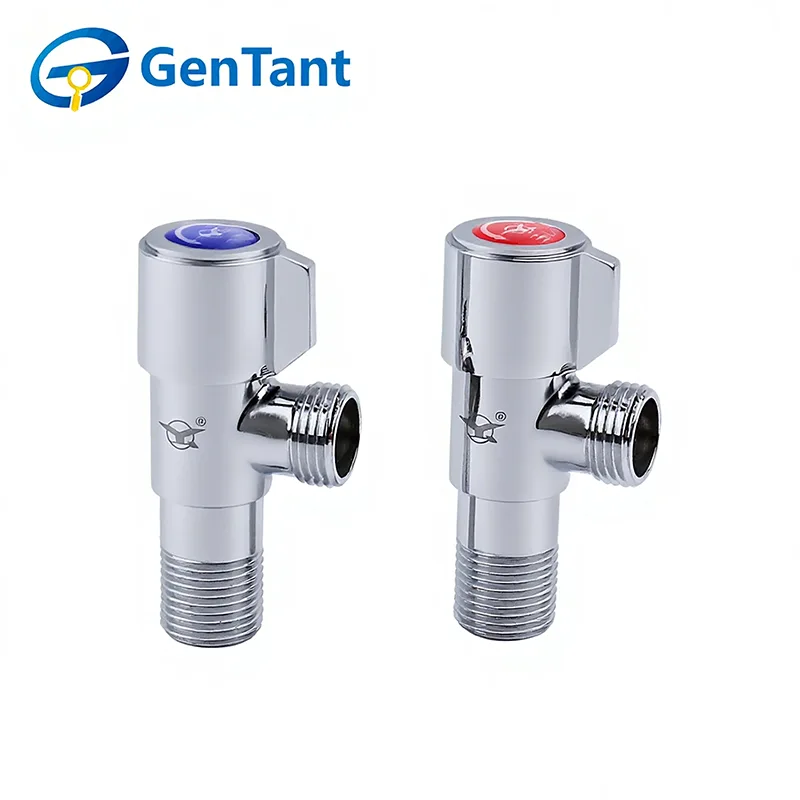

Válvula angular de um quarto de volta

As válvulas angulares de um quarto de volta são amplamente utilizadas em sistemas de controle de fluidos e gases para abrir ou desligar rapidamente o fluxo com uma rotação simples de 90 graus, proporcionando resposta rápida, vedação confiável e fácil operação. O design do corpo em ângulo permite uma instalação eficiente em espaços limitados e ajuda a mudar a direção do fluxo, mantendo um desempenho estável.

Característica e aplicação do produto

As válvulas angulares de um quarto de volta apresentam um mecanismo de sede esférica que permite o fechamento imediato do fluxo com uma rotação simples de 90 graus. Sua principal característica é a orientação de 90 graus, que simplifica as conexões entre tubos de parede e mangueiras flexíveis em espaços apertados. Eles são amplamente aplicados em banheiros residenciais e cozinhas para vasos sanitários, pias e torneiras. O corpo de latão durável e a vedação confiável fornecem uma solução duradoura e sem vazamentos para os instaladores.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,0 MPa

Meio de Trabalho: Água, gases não corrosivos e não inflamáveis

Temperatura operacional: -10°C ≤ T ≤ 90°C

A rosca está em conformidade com o padrão ISO 228

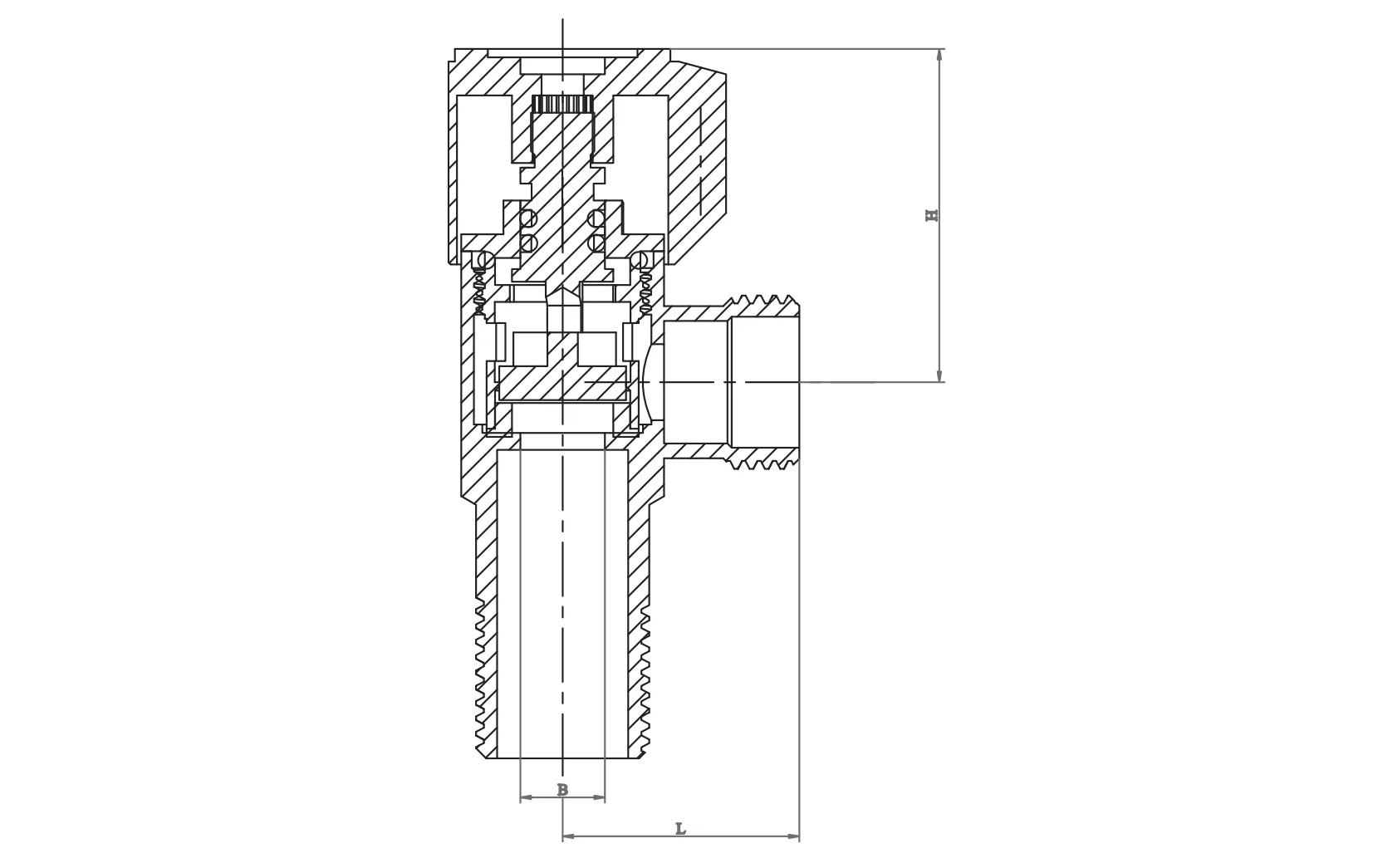

Dimensão do Produto

Diretrizes de instalação

Instalação profissional: As válvulas angulares de um quarto de volta devem ser instaladas por técnicos de gás certificados. Certifique-se de que o fornecimento de gás esteja desligado e que a área de trabalho esteja bem ventilada.

Integridade da rosca: Use apenas fita de PTFE com classificação de gás (normalmente amarela) ou lubrificante especializado para tubos. Aplique selante somente nas roscas macho, garantindo que nenhum excesso de material entre no corpo da válvula para obstruir a vedação.

Gerenciamento de Torque: Use uma chave adequada na extremidade da válvula mais próxima do tubo. Não aperte demais, pois a força excessiva pode rachar o corpo da válvula ou danificar as sedes internas, causando vazamentos perigosos.

Teste de vazamento: Após a instalação, nunca use chama para verificar se há vazamentos. Aplique uma solução certificada de detecção de vazamentos ou água com sabão em todas as juntas; bolhas indicam um vazamento que deve ser corrigido imediatamente.

Instruções de operação

Função: As válvulas angulares de um quarto de volta são apenas para serviço liga/desliga. Devem permanecer na posição totalmente aberta ou totalmente fechada. A abertura parcial pode causar erosão da sede e falha da vedação.

Posição da alça: A alça serve como um indicador visual. Quando a manivela está paralela ao tubo, a válvula está ABERTA; quando perpendicular, está FECHADO.

Operação Manual: Estas válvulas são projetadas para operação manual. Não use ferramentas ou “barras trapaceiras” para girar a manivela. Se uma válvula for difícil de operar, provavelmente precisará ser substituída.

Inspeção e Manutenção

Verificações periódicas: Inspecione as válvulas angulares de um quarto de volta pelo menos duas vezes por ano em busca de sinais de corrosão, danos no manípulo ou odores de gás. Execute o ciclo da válvula (Abrir/Fechar) periodicamente para garantir que a esfera não emperre.

Sem desmontagem: Devido às tolerâncias críticas de segurança, não tente desmontar ou reparar os componentes internos de uma válvula de gás. Se a válvula vazar ou não fechar, substitua toda a unidade imediatamente.

Meio ambiente: Mantenha a área da válvula livre de produtos químicos corrosivos ou acúmulo de alta umidade, que podem degradar o corpo de latão ou as vedações da haste com o tempo.

Protocolo de Emergência: Em caso de vazamento de gás, feche imediatamente a válvula principal a montante, evacue a área e entre em contato com os serviços de emergência.
