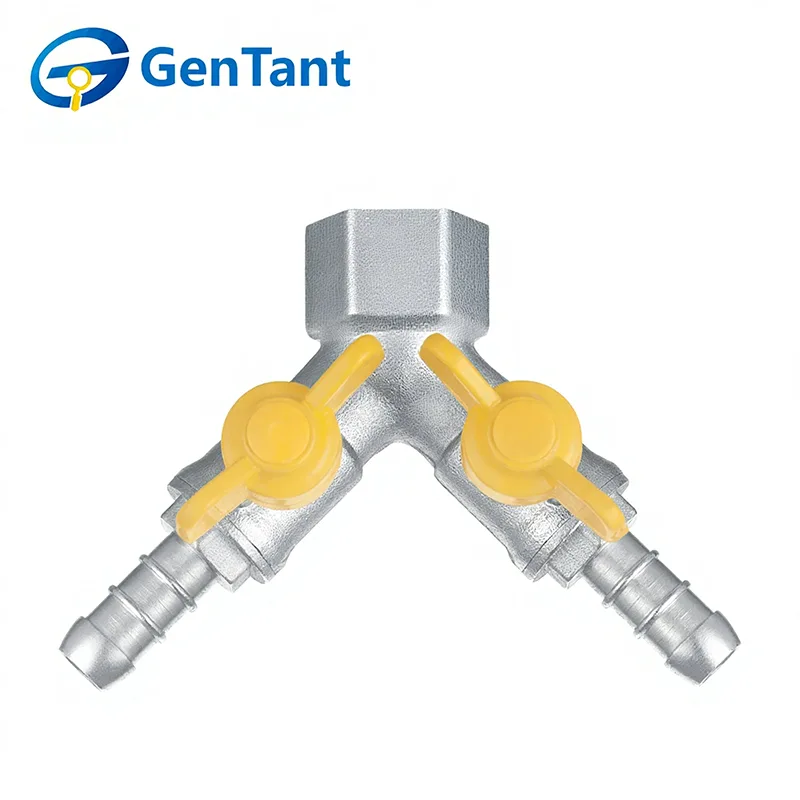

Válvula desviadora em forma de Y

As válvulas de desvio em forma de Y são componentes importantes de controle de fluxo projetados para direcionar, dividir ou combinar fluxo de fluido ou gás dentro de sistemas de tubulação. Com uma estrutura em forma de Y, essas válvulas permitem um desvio suave do fluxo, ao mesmo tempo que reduzem a turbulência e a perda de pressão, tornando-as adequadas para processamento industrial, sistemas de energia e aplicações de distribuição de fluidos.

Característica e aplicação do produto

As válvulas de desvio em forma de Y apresentam um corpo angulado exclusivo projetado para dividir uma única fonte de gás em dois ramais separados com turbulência mínima. Sua principal característica é o desvio de fluxo integrado que elimina a necessidade de conexões extras de junção em T, reduzindo possíveis caminhos de vazamento. Eles são amplamente aplicados em conexões de eletrodomésticos duplos, como a divisão de uma linha principal de gás para uma fornalha e um aquecedor de água em salas de serviço apertadas.

Parâmetro do produto

Especificação Técnica

Pressão Nominal: 1,6 MPa

Meio de trabalho: gás doméstico doméstico, gás natural, gás liquefeito de petróleo (GLP)

Temperatura operacional: -10°C ≤ T ≤ 80°C

A rosca está em conformidade com o padrão ISO 228

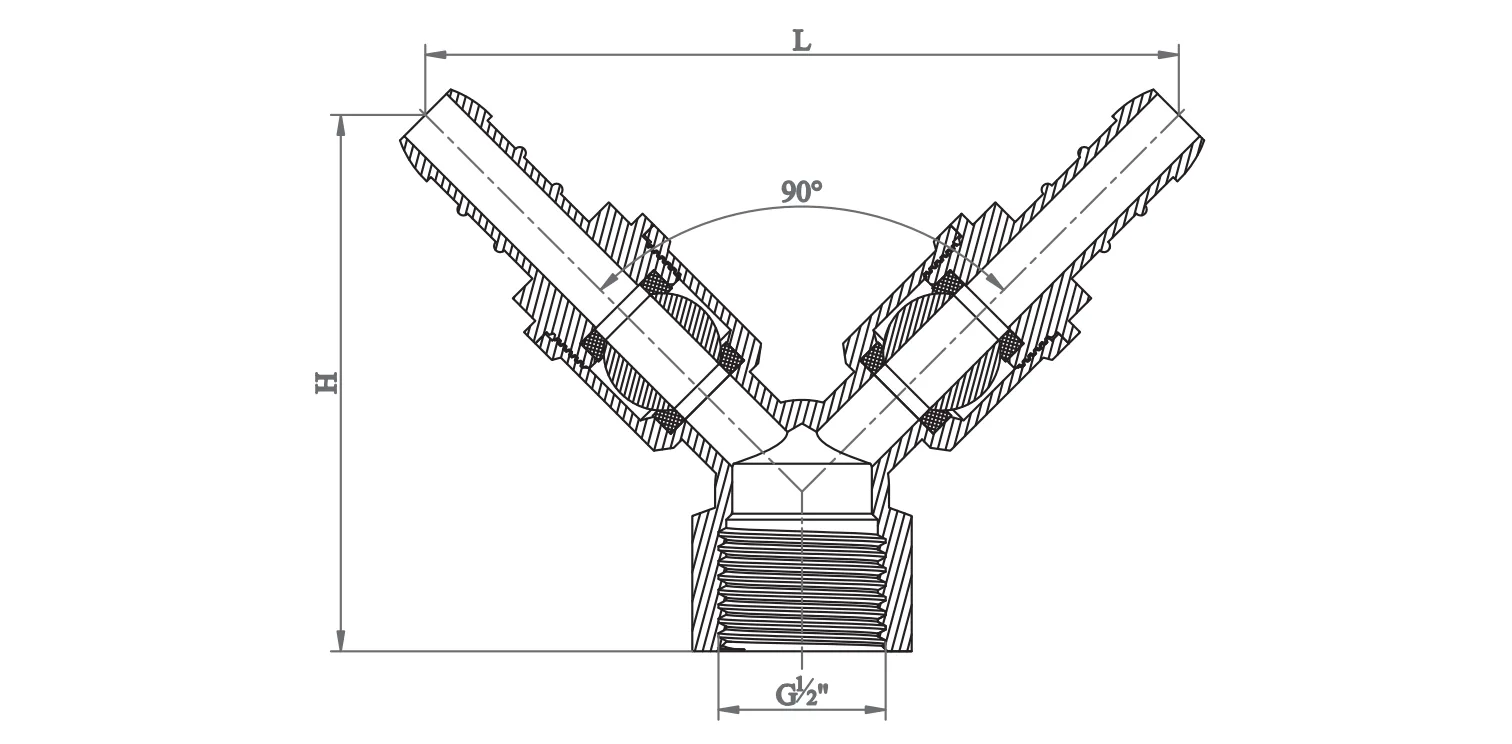

Dimensão do Produto

Diretrizes de instalação

Instalação Profissional: As válvulas desviadoras em forma de Y devem ser instaladas por técnicos de gás certificados. Certifique-se de que o fornecimento de gás esteja desligado e que a área de trabalho esteja bem ventilada.

Integridade da rosca: Use somente fita de PTFE com classificação de gás (normalmente amarela) ou lubrificante especializado para tubos. Aplique selante somente nas roscas macho, garantindo que nenhum material em excesso entre no corpo da válvula para obstruir a vedação.

Gerenciamento de Torque: Use uma chave adequada na extremidade da válvula mais próxima do tubo. Não aperte demais, pois a força excessiva pode rachar o corpo da válvula ou danificar as sedes internas, causando vazamentos perigosos.

Teste de vazamento: Após a instalação, nunca use chama para verificar se há vazamentos. Aplique uma solução certificada de detecção de vazamentos ou água com sabão em todas as juntas; bolhas indicam um vazamento que deve ser corrigido imediatamente.

Instruções de operação

Função: As válvulas desviadoras em forma de Y são apenas para serviço liga/desliga. Devem permanecer na posição totalmente aberta ou totalmente fechada. A abertura parcial pode causar erosão da sede e falha da vedação.

Posição da alça: A alça serve como um indicador visual. Quando a manivela está paralela ao tubo, a válvula está ABERTA; quando perpendicular, está FECHADO.

Operação Manual: Estas válvulas são projetadas para operação manual. Não use ferramentas ou “barras trapaceiras” para girar a manivela. Se uma válvula for difícil de operar, provavelmente precisará ser substituída.

Inspeção e Manutenção

Verificações periódicas: Inspecione as válvulas desviadoras em forma de Y pelo menos duas vezes por ano em busca de sinais de corrosão, danos no cabo ou odores de gás. Execute o ciclo da válvula (Abrir/Fechar) periodicamente para garantir que a esfera não emperre.

Sem desmontagem: Devido às tolerâncias críticas de segurança, não tente desmontar ou reparar os componentes internos de uma válvula de gás. Se a válvula vazar ou não fechar, substitua toda a unidade imediatamente.

Meio ambiente: Mantenha a área da válvula desviadora em forma de Y livre de produtos químicos corrosivos ou acúmulo de alta umidade, que podem degradar o corpo de latão ou as vedações da haste com o tempo.

Protocolo de Emergência: Em caso de vazamento de gás, feche imediatamente a válvula principal a montante, evacue a área e entre em contato com os serviços de emergência.
