Ajuste da Válvula Redutora de Pressão: Procedimento Operacional Padrão e Diretrizes

1. Pré-ajuste

Identificarválvulatipo (com mola, pistão, diafragma).

Verifique se a pressão de entrada estável excede a saída alvo em 10%.

Feche as válvulas a jusante.

Reúna as ferramentas necessárias (chaves inglesas, chaves de fenda, manômetro).

2. Etapas de ajuste

Válvulas com mola

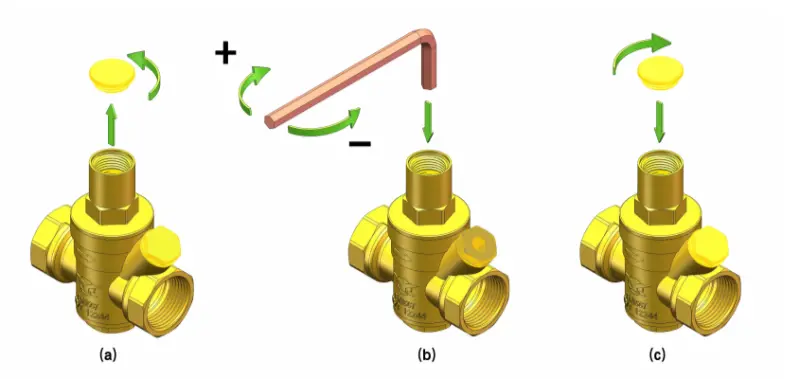

Afrouxe a contraporca, gire o parafuso de ajuste no sentido horário para aumentar a pressão ou no sentido anti-horário para diminuir.

Ajuste em incrementos de 1/4 de volta enquanto monitora o medidor.

Aperte a contraporca quando o objetivo for alcançado.

Verifique a estabilidade dentro de ±5% após abrir a válvula a jusante.

Válvulas de pistão/diafragma

Isole a válvula fechando a entrada/saída.

Libere a pressão residual.

Mecanismo de ajuste: válvulas de pistão através de volante, diafragma através de tampa de mola (normalmente 0,1-0,5 MPa por volta).

Abra lentamente a válvula de entrada enquanto monitora a pressão de saída.

Ajuste conforme necessário.

Abra totalmente as válvulas e monitore por 10 a 15 minutos.

3. Segurança Crítica

Nunca exceda a pressão máxima indicada na placa de identificação.

Nunca ajuste sob pressão.

Garanta a orientação correta de entrada/saída.

As válvulas industriais requerem calibração a cada 6 a 12 meses.

4.Notas de aplicação

Sistemas de gás: alvo 2,8-3,0 kPa, conexões para teste de vazamento.

Sistemas de vapor: drene o condensado antes da operação.

Sistemas hidráulicos: ajuste em temperatura operacional estável.

5.Problemas comuns

A pressão instável indica sede desgastada, falha na mola, diafragma rompido ou filtro entupido – inspecione e substitua os componentes adequadamente.
